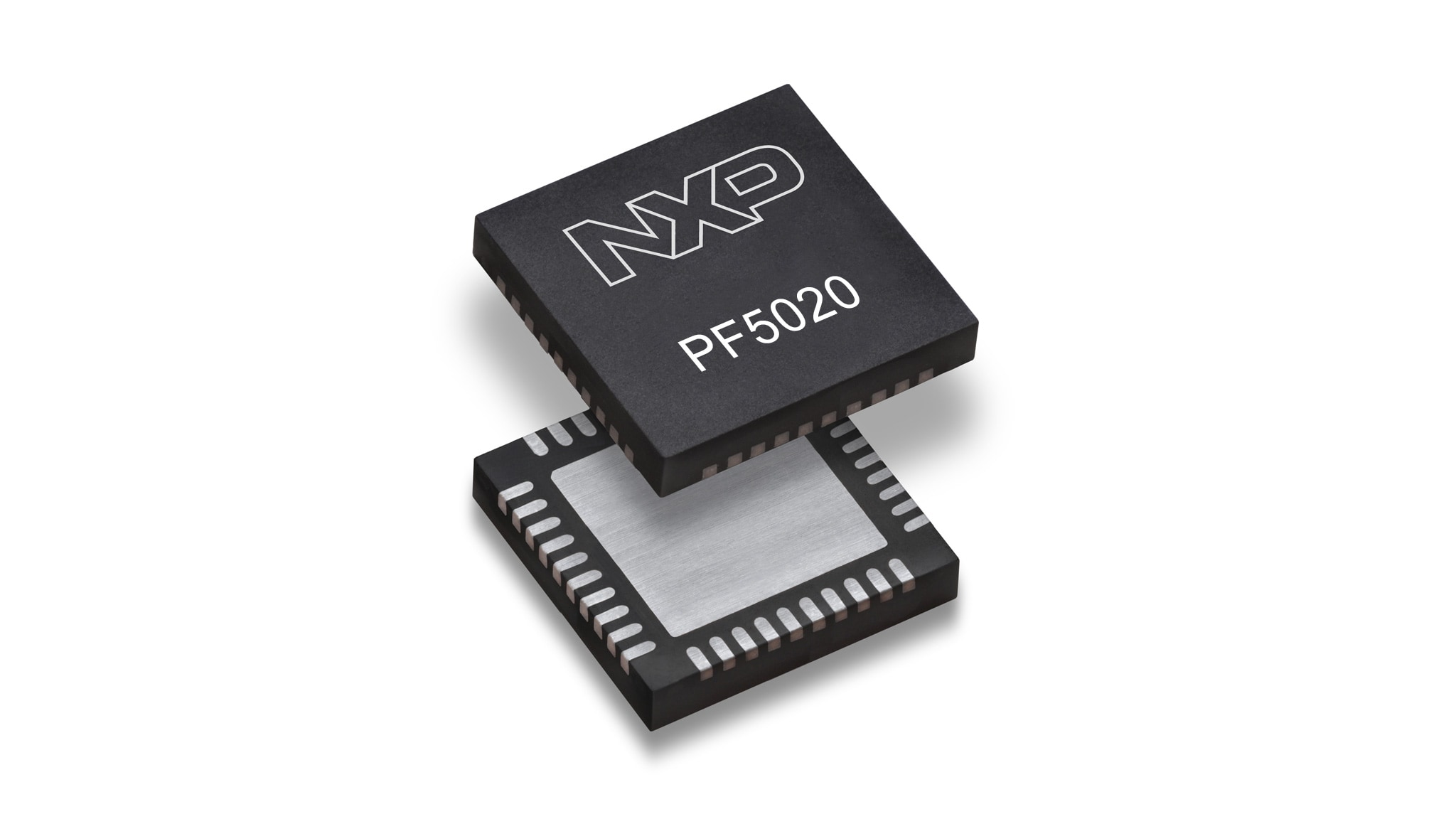

Multi-Channel (5) PMIC for Automotive Applications – 4 High Power and 1 Low Power, Fit for ASIL B Safety Level
产品详情
特性
系统特性
- 3台高效的降压转换器
- 1个带负载开关选项的线性稳压器
- RTC电源和纽扣电池充电器
- 存储轨的VTT终止
- 40引脚6x6 QFN封装
- 支持i.MX、i.MX RT1170和S32 MCU
- 输出电流：0.4A、2.5A
- OTP(一次性编程)存储器，可用于灵活的器件配置
- 高速I²C接口和输入控制(3.4MHz)
- 独立的ENABLE控制和PGOOD监测电路
- 外部时钟同步
- 扩频频谱
符合ASIL B安全等级的监测电路
- 符合ASIL B安全等级的独立电路
- 带可编程故障保护的电压监测
- 先进的热监测和保护
- 外部看门狗监测和可编程的内部看门狗计数器
- I²C CRC和写保护机制
- 模拟内置自检(ABIST)
可编程性
- 电源、排序和特定功能可以通过一次性可编程(OTP)存储器进行编程
- 在开发阶段，可以使用KITPF502XSKTEVM板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道(恩智浦或代理商)
- 可在数据手册的“订购信息”一章找到支持主流MCU或SoC的标准预定义OTP
- 可以使用恩智浦GUI软件工具中集成的PF5020 OTP工具创建自定义OTP
对照表
| 功能 | PF5020 QM | PF5020 ASILB | PF5024 QM | PF5024 ASILB | PF5023 QM | PF5023 ASILB | PF8100 | PF8200 |
|---|---|---|---|---|---|---|---|---|
| 带DVS的降压稳压器 | 2通道 | 4通道 | 3通道 | 6通道 | ||||
| 无DVS的降压稳压器 | 1通道 | - | - | 1通道 | ||||
| LDO | 1通道 | - | - | 4通道 | ||||
| AMUX输出 | - | - | - | 1通道 | ||||
| 通信I/F | 带CRC的I²C | 带CRC的I²C | 带CRC的I²C | 带CRC的I²C | ||||
| 看门狗 | 有 | 有 | 有 | 有 | ||||
| MCU I/F | PWRON, STANDBY, INTB, RESETBMCU, PGOOD, PGOODx, ENx, WDI | PWRON, STANDBY, INTB, RESETBMCU, PGOOD, PGOODx, ENx, WDI | PWRON, STANDBY, INTB, RESETBMCU, PGOOD, PGOODx, ENx, WDI | PWRON, STANDBY, INTB, RESETBMCU, EWARNB, PGOOD, WDI | ||||
| OV/UV监测 | 有 | 有 | 有 | 有 | ||||
| OTP编程 | 有 | 有 | 有 | 有 | ||||
| ABIST | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 20MHz CLK检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| OTP CRC检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 故障安全状态 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| OTP CRC检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 获取I²C写入 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 目标ASIL级别 | QM | ASILB | QM | ASILB | QM | ASILB | QM | ASILB |
| 封装 | 带WF的40-QFN | 带WF的40-QFN | 带WF的40-QFN | 带WF的56-QFN | ||||
标准配置
| 部件编号 | 说明 | OTP ID | 安全等级 | 封装 |
|---|---|---|---|---|
| MPF5020CMMAC | i.MX RT1170 | MAC报告、编程和配置文件 | QM | HVQFN40 |
购买/参数
4 结果
包含 3 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 支持的MCU | 输入电压[最小到最大]（V） | 输出电流（A） | Number of Buck Regulators | Number of LDO | Switching Frequency LV Buck (MHz) | Number of Boost Regulators | 通道数 | IQ (μA) | 电池充电器 | 封装类型 | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 预算报价（不含税） | 状态 | 器件功能 | 接口和输入控制 | Junction Temperature (Min to Max) (℃) | 开发工具 | 其他特性 - 电源管理 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S32, i.MX | 2.7 to 5.5 | 0.4, 2.5 | 3 | 1 | — | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 125 | up to ASIL B | 1K @ CNY19.10 | 正常供应 | PMICs for i.MX processors, S32 processors, configurable PMICs | I2C | -40 to 150 | KITPF5020FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
S32, i.MX | 2.7 to 5.5 | 0.4, 2.5 | 3 | 1 | — | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 125 | QM | 1K @ CNY17.59 | 正常供应 | PMICs for i.MX processors, S32 processors, configurable PMICs | I2C | -40 to 150 | KITPF5020FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
i.MX RT1170 | 2.7 to 5.5 | 0.4, 2.5 | 3 | 1 | 2, 3 | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 125 | QM | 1K @ CNY17.59 | 正常供应 | Reference PMIC for i.MX RT1170 processor | I2C | -40 to 150 | KITPF5020FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
S32, i.MX | 2.7 to 5.5 | 0.4, 2.5 | 3 | 1 | — | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 105 | QM | 1K @ CNY17.59 | 正常供应 | PMICs for i.MX processors, S32 processors, high end Industrial applications | I2C | -40 to 150 | KITPF5020FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring |
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 7 硬件
-

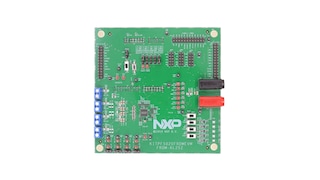

评估板和开发板PF5020多通道(5) PMIC评估板
正常供应 -
评估板和开发板PF502x编程插座板
正常供应 -
评估板和开发板BYLink多处理器演示板
正常供应 -
参考设计四电机控制开发平台 - 简介
-
