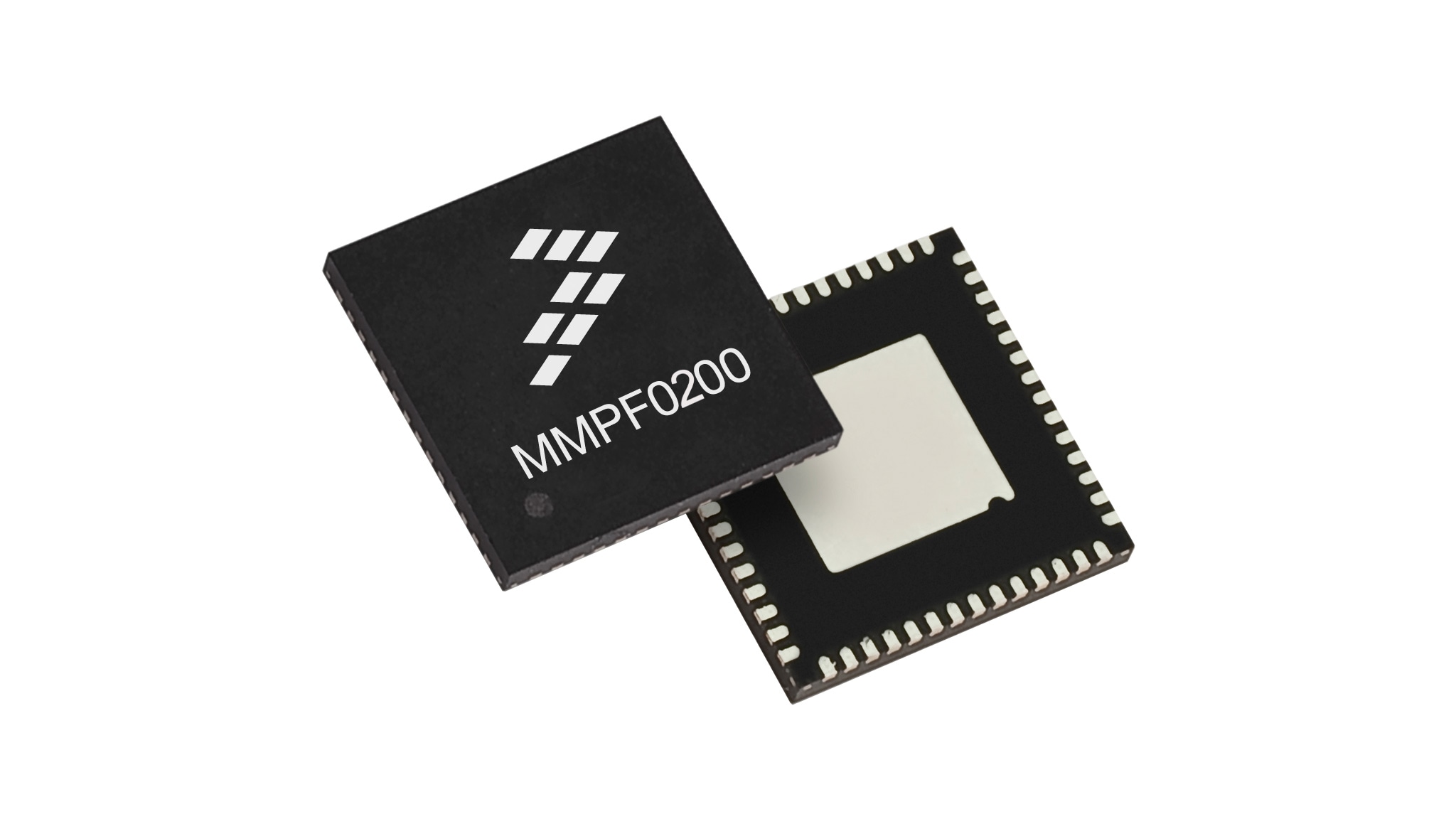

12通道可配置的PMIC
MMPF0200 PMIC采用可配置的高性能架构，可在整个输出范围内实现更高的效率，并提供面向消费电子、工业控制和汽车应用的先进功能。
- 具有不同额定电流、可编程电压和上电顺序的多个输出
- 能够为内核处理器、存储器和外设供电，提供适合多种应用的单芯片电源解决方案
- 降低设计复杂性，减少物料清单
MMPF0200非常适合i.MX 6SoloLite、 i.MX 6Solo和i.MX 6DualLite应用处理器，提供一个平台级解决方案，从而加快产品上市速度。
产品详情
特性
输入电源
- PMIC输入电压范围：2.8-4.5V
电源
- 4个降压稳压器
- 3至4个通道——可配置
- 动态电压调节
- 模式：PWM、PFM、APS
- 可编程输出电压
- 可编程电流限值
- 可编程软启动
- 可编程PWM开关频率
- 带故障中断的可编程OCP
- 升压稳压器
- OTG支持
- 模式：PFM和自动
- OCP故障中断
- LDO
- 6个用户可编程LDO
- 软启动
- 参考电源
- 用于RTC供电的LDO/开关
- DDR存储器参考电压
时钟和通信
- 16MHz内部主时钟
- I²C接口和输入控制
可配置性
- 用户可编程的待机、睡眠和关机模式
- 一次性编程(OTP)存储器，用于器件配置
- 用户可编程的启动顺序和时间
- 电池供电的存储器，含纽扣电池充电器
- 较高的照明负载效率
- 面向i.MX6动态电压调节的软件支持
主要特性
- 支持i.MX53、i.MX6DL、i.MX6S、i.MX6SL和i.MX6SX MCU
- 输出电流：2.5A
产品计划
购买/参数
9 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 预算报价（不含税） | 支持的MCU | 电源电压[最小]（V） | 电源电压[最大]（V） | 输出电流（A） | Number of Buck Regulators | Number of LDO | Switching Frequency LV Buck (MHz) | Number of Boost Regulators | 通道数 | 电池充电器 | 封装类型 | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 器件功能 | 接口和输入控制 | 额外功能——模拟 | Junction Temperature (Min to Max) (℃) | 开发工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

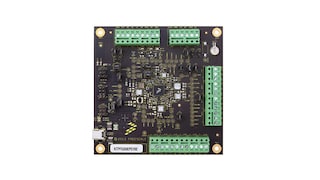

正常供应 | 1K @ CNY24.27 | i.MX53, i.MX6DL, i.MX6S, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY26.49 | i.MX53, i.MX6DL, i.MX6S, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY24.27 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY26.49 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY24.27 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY26.49 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY24.27 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY24.27 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE | |||
正常供应 | 1K @ CNY27.71 | i.MX53, i.MX6DL, i.MX6S, i.MX6SL, i.MX6SX | 2.8 | 4.5 | 2.5 | 4 | 6 | 2 | 1 | 12 | coin cell battery | HVQFN56 | -40 to 85 | QM | PMICs for i.MX processors | I2C | Sleep Mode, Standby, Stop Mode | -40 to 125 | KITPF0200EPEVBE |
文档
快速参考恩智浦 文档类别.
1-10 / 13 文件
紧凑列表
产品变更通知 (2)
-
PF0200A Datasheet Update[PCN16274]
应用笔记 (5)
手册 (1)
数据手册 (2)
白皮书 (2)
-
驱动软件定义汽车[PMICWPA4]
选型指南 (1)
-
面向工业市场的模拟产品 - 简介[INDCONTANLPRDFL]
