面向低功耗LS1通信处理器的多路输出DC-DC稳压器

滚动图片以放大

框图

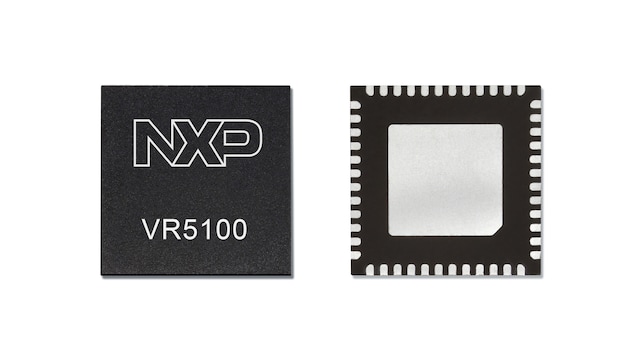

VR5100

VR5100 Multi-output DC-DC regulator Block Diagram

特性

主要特性

  • 3个可调整的高效降压稳压器:3.8A,1.25A,1.5A
    • 可选模式:PWM、PFM、APS
  • 5.0V,600 mA升压稳压器,支持PFM或自动模式
  • 6个可调整通用线性稳压器
  • 输入电压范围:2.8V至4.5V
  • OTP(一次性编程)存储器,用于器件配置
    • 可编程的启动顺序和时间
    • 可选输出电压,频率,软启动
  • I2C接口和输入控制
  • 始终开启的RTC电源和纽扣电池充电器
  • DDR参考电压
  • -40°C至+125°C(节点工作温度)
  • 支持LS1024A和LX2160 MCU
  • 输出电流:2.75A
