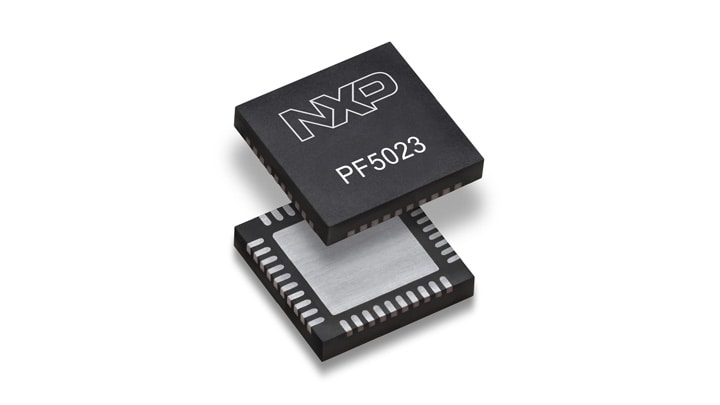

面向汽车应用的多通道（4通道）PMIC——4个大功率通道，符合ASIL B安全等级
产品详情
特性
系统特性
- 4个高效降压转换器——支持多相和DVS功能
- 存储轨的VTT终止
- 40引脚6x6 QFN封装
- 支持i.MX和S32 MCU
- 输出电流：2.5A
- OTP（一次性编程）存储器，可用于灵活的器件配置
- 高速I²C接口输入控制（3.4MHz）
- 独立的ENABLE控制和PGOOD监测电路
- 外部时钟同步
- 扩频频谱
符合ASIL B安全等级的监测电路
- 符合ASIL B安全等级的独立电路
- 带可编程故障保护的电压监测
- 先进的热监测和保护
- 外部看门狗监测和可编程的内部看门狗计数器
- I²C CRC和写保护机制
- 模拟内置自检（ABIST）
可编程性
- 电源、排序和特定功能可以通过一次性可编程（OTP）存储器进行编程
- 在开发阶段，可以使用KITPF502XSKTEVM板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道（恩智浦或代理商）
- 可在数据手册的“订购信息”一章找到支持主流MCU或SoC的标准预定义OTP
- 可以使用恩智浦GUI软件工具中集成的PF5024 OTP工具创建自定义OTP
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。汽车目标市场衍生产品（MPF5020AMB/M）被纳入15年供货计划中，工业目标市场衍生产品（MPF5020AVN）被纳入10年供货计划中。
对照表
| 功能 | PF5020 QM | PF5020 ASILB | PF5024 QM | PF5024 ASILB | PF5023 QM | PF5023 ASILB | PF8100 | PF8200 |
|---|---|---|---|---|---|---|---|---|
| 带DVS的降压稳压器 | 2通道 | 4通道 | 3通道 | 6通道 | ||||
| 无DVS的降压稳压器 | 1通道 | - | - | 1通道 | ||||
| LDO | 1通道 | - | - | 4通道 | ||||
| AMUX输出 | - | - | - | 1通道 | ||||
| 通信I/F | 带CRC的I²C | 带CRC的I²C | 带CRC的I²C | 带CRC的I²C | ||||
| 看门狗 | 有 | 有 | 有 | 有 | ||||
| MCU I/F | PWRON, STANDBY, INTB, RESETBMCU, PGOOD, PGOODx, ENx, WDI | PWRON, STANDBY, INTB, RESETBMCU, PGOOD, PGOODx, ENx, WDI | PWRON, STANDBY, INTB, RESETBMCU, PGOOD, PGOODx, ENx, WDI | PWRON, STANDBY, INTB, RESETBMCU, EWARNB, PGOOD, WDI | ||||
| OV/UV监测 | 有 | 有 | 有 | 有 | ||||
| OTP编程 | 有 | 有 | 有 | 有 | ||||
| ABIST | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 20MHz CLK检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| OTP CRC检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 故障安全状态 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| OTP CRC检查 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 获取I²C写入 | 无 | 有 | 无 | 有 | 无 | 有 | 无 | 有 |
| 目标ASIL级别 | QM | ASILB | QM | ASILB | QM | ASILB | QM | ASILB |
| 封装 | 带WF的40-QFN | 带WF的40-QFN | 带WF的40-QFN | 带WF的56-QFN | ||||
标准配置
| 部件编号 | 说明 | OTP ID | 安全等级 | 封装 |
|---|---|---|---|---|
| MPF5024CMBAV | S32R45 | BAV报告、编程和配置文件 | Asil B | HVQFN40 |
