面向高性能应用的9通道PMIC，符合ASIL D和SIL-2安全等级

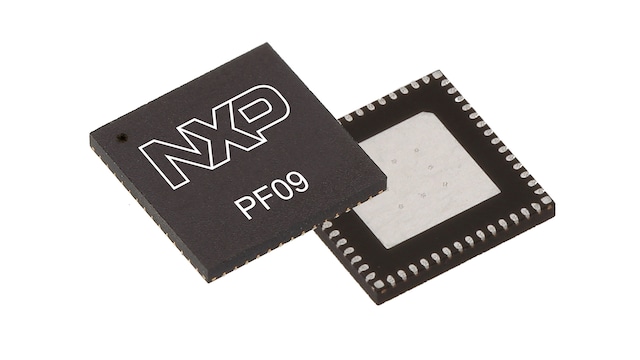

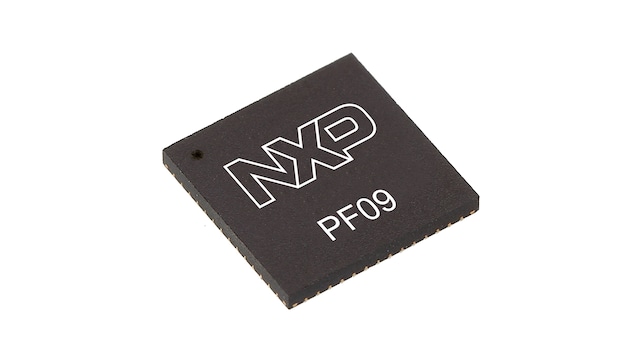

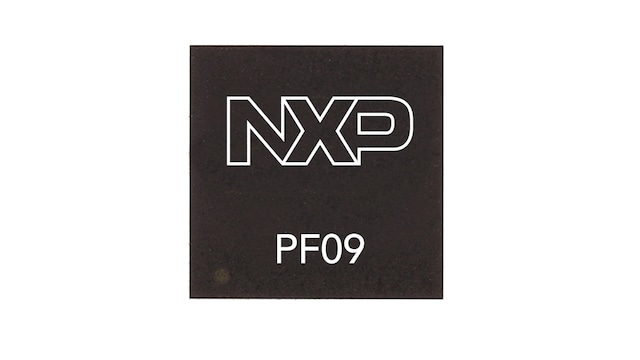

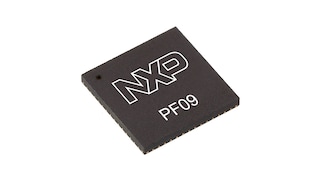

PF09
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

PF09电源管理集成电路（PMIC）专为基于i.MX95的高性能应用而设计。它拥有5个高效的降压转换器和4个线性稳压器，为处理器、存储器和其他外设供电。PF09在待机和低功耗模式下提供低静态电流。

PF09是根据汽车ISO26262和工业IEC61508安全标准开发的，包括功能安全特性，具有故障安全输出和综合自检机制，是功能安全型系统分区的一部分，目标是提供较高的安全级别，达到车规级ASIL D和工业SIL-2标准。

框图

面向i.MX95的PF09多通道PMIC

PF09 Block Diagram
获取框图PDF

特性

主要特性

  • 5个高效降压转换器——4个降压转换器支持多相和DVS功能
  • 3个带负载开关选项的线性稳压器
  • 一个永不停机的线性稳压器
  • 高级看门狗定时器/监测器

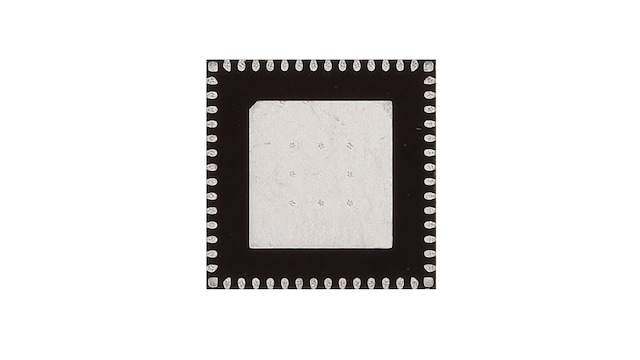

  • 56引脚8×8mm QFN封装

系统特性

  • 多次编程（MTP）存储器，用于灵活的器件配置
  • 高速I²C接口（3.4MHz）
  • PGOOD监测电路
  • 外部时钟同步
  • 扩频频谱

可达到最高ASIL D级安全的监测电路

  • 达到汽车ASIL D和工业SIL-2安全级别的独立电路
  • 带可编程故障保护的电压监测
  • 两个外部电压监测输入
  • 先进的热监测和保护功能
  • 可编程内置看门狗计数器
  • FCCU（故障采集与控制单元）输入
  • I²C CRC和写保护机制
  • 模拟内置自检（ABIST）和逻辑内置自检（LBIST）

可编程

  • 电源、排序和特定功能可由MTP存储器进行编程
  • 在开发阶段，可以使用编程板对定制的一次性可编程(OTP)部件进行编程
  • 可以提供定制OTP进行生产。请联系恩智浦销售渠道（恩智浦代理商）
  • 可使用PF09 OTP工具创建定制OTP
