多电机控制开发平台

产品详情

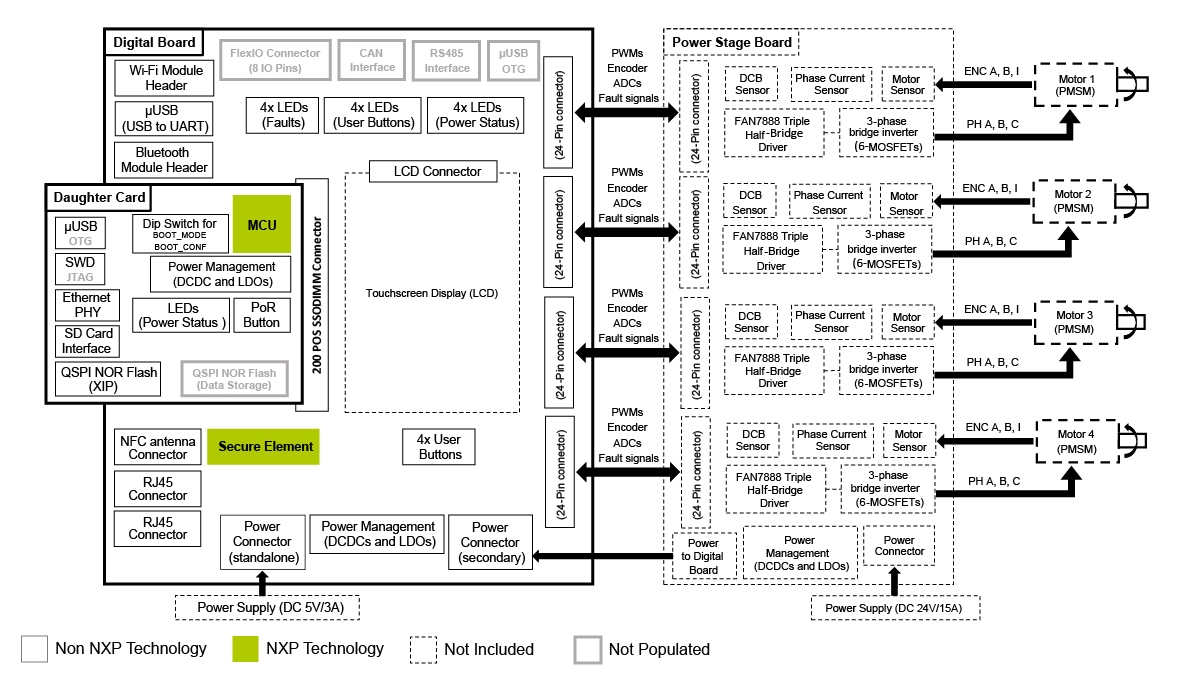

框图

四电机

Quad Motor Control Development Block Diagram

获取框图PDF

特征

MCU

Arm^® Cortex^®-M7内核
Cortex-M7内核运行速度高达600 MHz，可达到3020 CoreMark/1284 DMIPS
实时低延迟响应，低至20 ns
适合工业和消费者使用
i.MX RT跨界MCU系列支持许多低成本或高功能的选件

工具

由MCUXpresso SDK、IDE和配置工具提供支持

支持包

原理图，布局，Gerbers，BOM，示例源代码，用户指南，视频教程

能源管理

DC-DC + LDO

硬件和软件

密码和RNG，安全RTC，保险丝，HAB
EdgeLock^™ SE050通过了通用标准EAL 6+认证，是运行预装的恩智浦物联网小应用程序的安全环境，支持完全加密通信和安全生命周期管理。

灵活的接口

USB, CAN, RS485, WiFi模块, Bluetooth模块, 兼容NFC, 以太网

文档

快速参考恩智浦文档类别.

6 文件

紧凑列表

Cloud-Based Condition Monitoring for Industrial Motors[AN12982]

PDFFeb 19, 2021版本更新 1
NXP Quad Motor-Control Development Platform HW Overview[AN12659-QUAD-MOTOR]

PDFMay 7, 2020版本更新 0

面向工业领域和物联网应用的电机控制[INDUSTRIAL-IOT-MOTOR-CONTROL-BR]

PDFJun 30, 2022版本更新 1

Get Started with NXP Quad Motor-Control Application[UM1134-QUAD-MOTOR]快速入门

PDFMay 7, 2020版本更新 0
Getting Started with the Quad Motor Control Development Platform[GS-QUAD-MOTOR-CONTROL]快速入门

HTMLMay 6, 2021

Quad Motor Control Development Platform[QUAD-MOTOR-CONTROL-DEV-PLATFORM-FS]

PDFFeb 13, 2020版本更新 0

设计资源

设计文件

快速参考恩智浦设计文件类型.

1-5/ 9 设计文件

印刷电路板与电路图
BOM-46095 (Power Stage Board)

XLSX版本 0Mar 25, 202029.5 KBBOM-46095-Power-Stage-Board

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
BOM-46094 (ICC-QMC-DB Digital Board)

XLSX版本 0Apr 8, 202029.5 KBBOM-46094-Digital-Board

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
QMC1G Power Stage Board Design Files

ZIP版本 0Sep 6, 202114.8 MBQMC1G-Power-Stage-Board-Design-Files

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
BOM-46093 (ICC-QMC-DGC Daughter Card)

XLSX版本 0Mar 25, 202029.6 KBBOM-46093-ICC-QMC-DGC-Daughter-Card

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
QMC1G-ICC-QMC-DB Design Files

ZIP版本 0Sep 6, 202113.1 MBQMC1G-ICC-QMC-DB-Design-Files

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
QMC1G-ICC-QMC-DGC Design Files

ZIP版本 0Sep 6, 20219.1 MBQMC1G-ICC-QMC-DGC-Design-Files

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
SPF-46095_A (Power Stage Board)

PDF版本 0Mar 25, 20203.8 MBSPF-46095-A-Power-Stage-Board

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
SPF-46093_A (ICC-QMC-DGC Daughter Card)

PDF版本 0Mar 25, 20202.9 MBSPF-46093-A-ICC-QMC-DGC-Daughter-Card

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
SPF-46094_A (ICC-QMC-DB Digital Board)

PDF版本 0Mar 25, 20202.0 MBSPF-46094-A-ICC-QMC-DB-Digital-Board

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

展开

软件

快速参考恩智浦软件类型.

5 软件文件

应用示范软件
FreeMASTER Project sample code

ZIP版本 0May 21, 2020206.5 KBFreeMASTER-Project-Sample-Code

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
应用示范软件
MCUXpresso Project sample code

ZIP版本 0May 21, 20206.0 MBMCUXpresso-Project-Sample-Code

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
应用示范软件
MCUXpresso Project Sample Code with Azure

ZIP版本 1Feb 19, 20218.1 MBMCUXpresso-Project-Sample-Code-Azure

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
调试及视觉化工具
FreeMASTER运行时调试工具

下载选项
开发IDE和生成工具
面向电机控制的MCUXpresso SDK

下载选项
