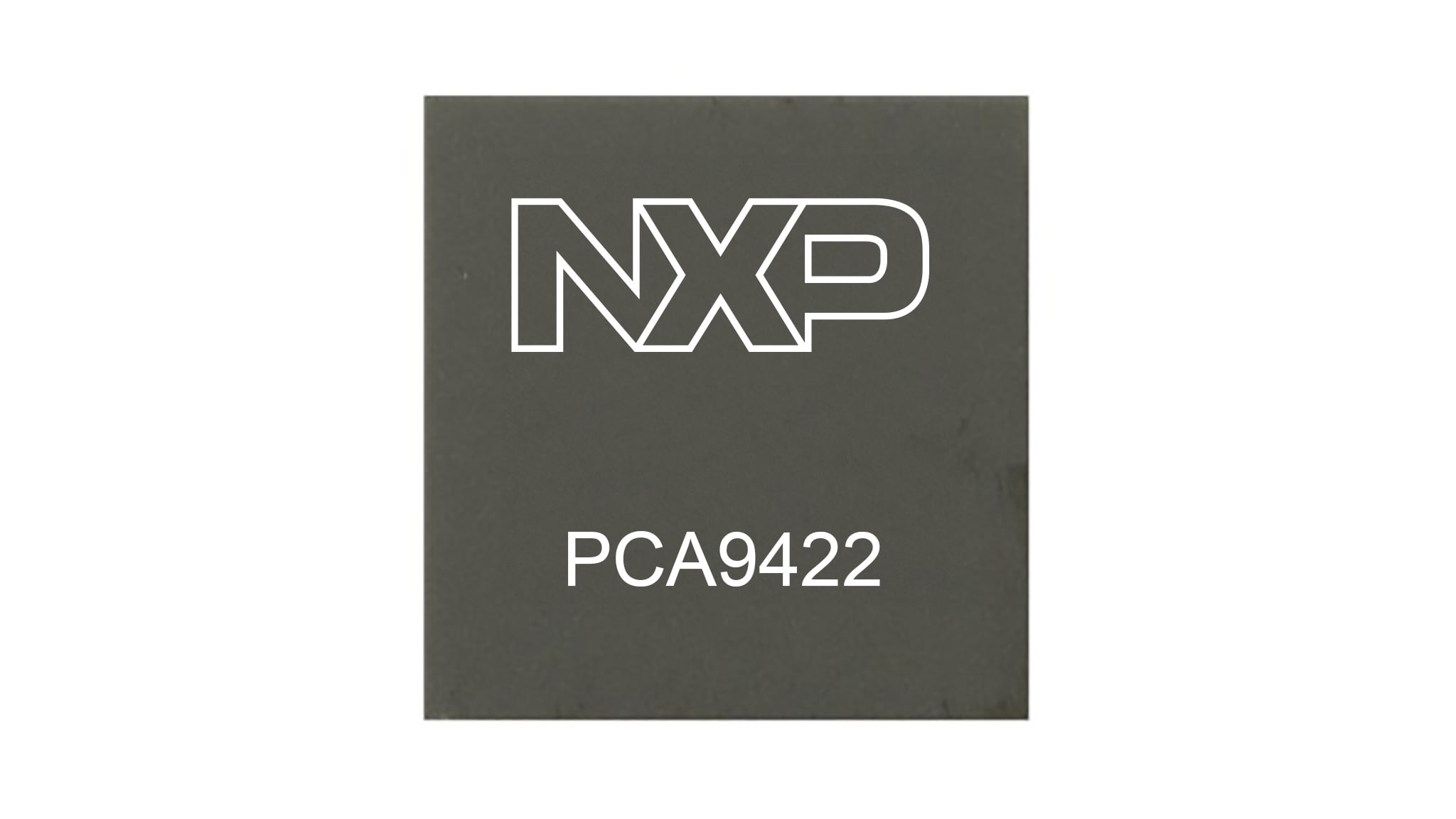

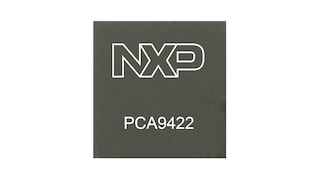

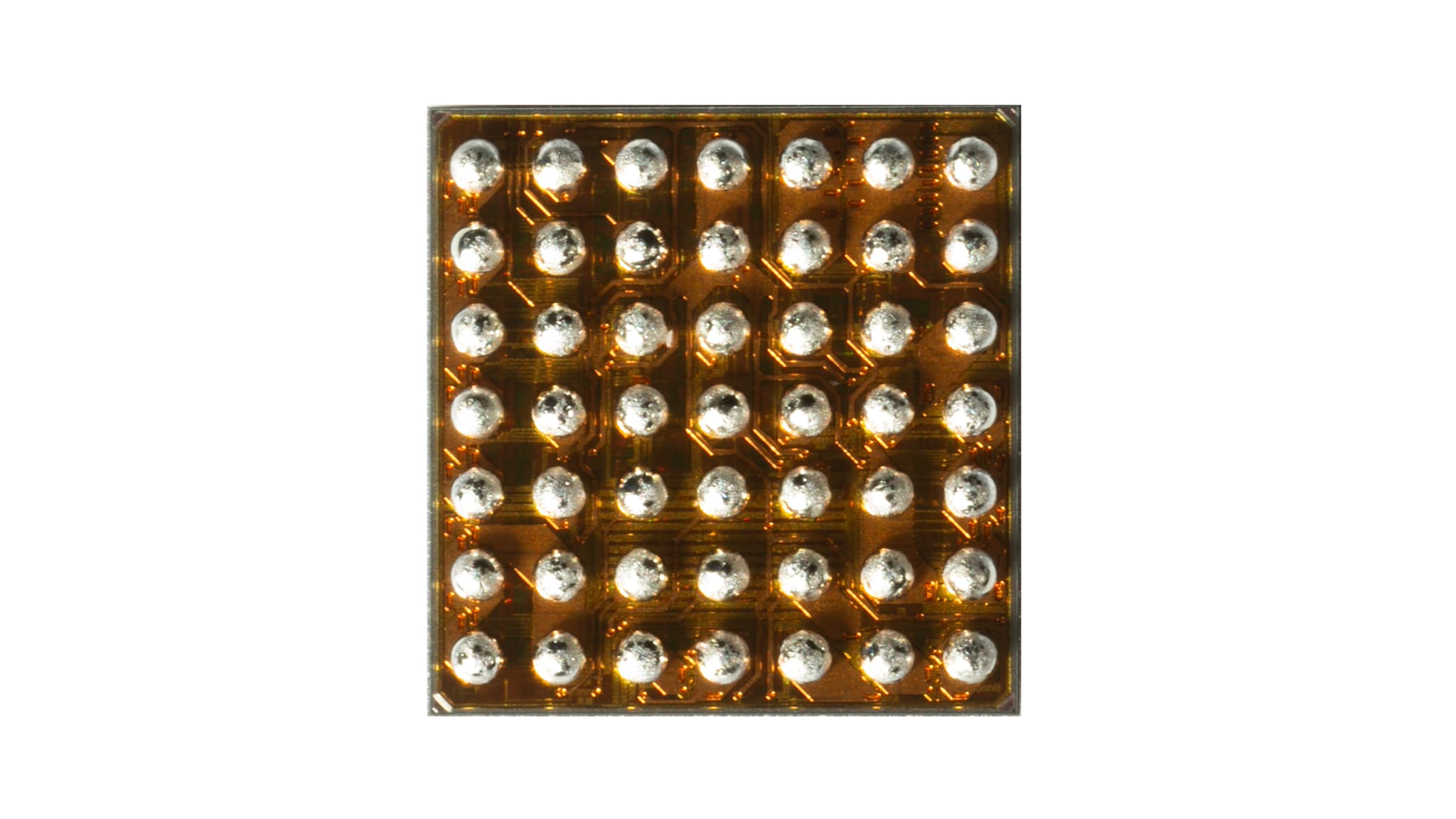

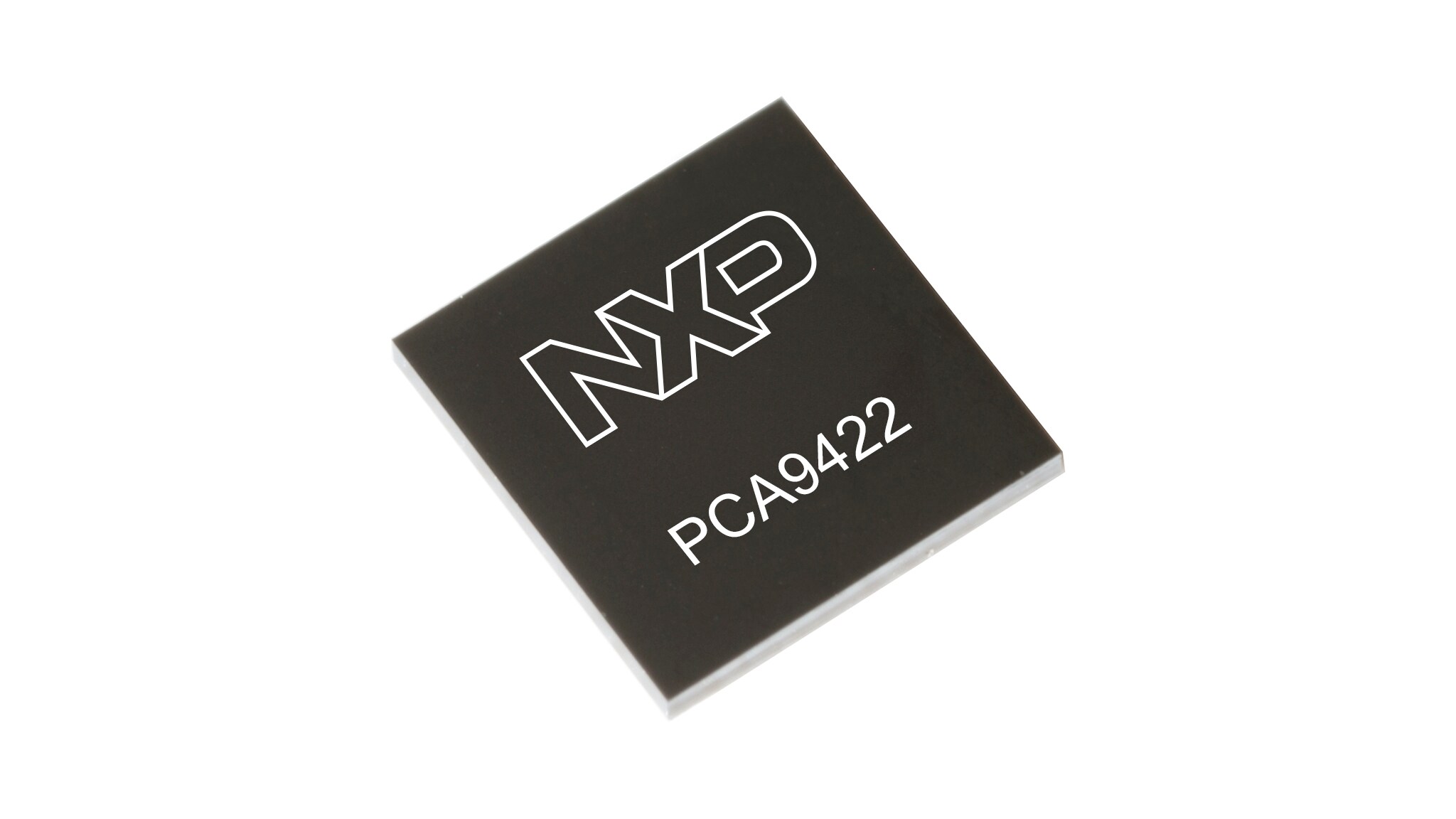

PCA9422：适用于RT5/6/700的超低功耗充电器+仪表PMIC

PCA9422
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

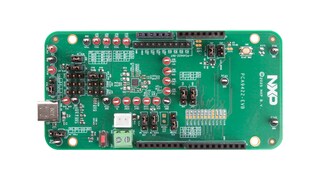

PCA9422是一款高集成度的电源管理IC（PMIC），旨在为低功耗微控制器应用或其他带有小电池的类似应用提供完整的电源管理解决方案。

该器件由一个符合JEITA标准的线性电池充电器组成，该充电器能够支持高达640mA的充电电流。它具有I²C可编程值，可进行灵活配置。此外，还提供各种内置保护功能，如输入过压保护、过流保护、过热保护等，为安全运行保驾护航。PCA9422还引入了FLEXGAUGETM技术，当与恩智浦MCU结合使用时，可以实现零增量成本的电池测量。

框图

PCA9422

PCA9422 Block Diagram
获取框图PDF

特性

3个降压DC/DC转换器

  • 极低的静态电流
  • 可编程输出电压
  • SW1：内核降压转换器，0.4V~1.975V输出，6.25mV/步，高达300mA
  • SW2：系统降压转换器，0.4V~3.4V输出，25mV/步，高达500mA
  • SW3：内核降压转换器，0.4V~1.975V输出，6.25mV/步，高达300mA
  • 超节能的低功耗模式

一个降压升压转换器

  • 超低静态电流
  • 在降压、升压和降压-升压模式之间无缝转换
  • 2.5V~5.5V输入和1.8V~5.0V输出，25 mV/步，高达500mA

4个LDO

  • 可编程输出电压调节
  • LDO1：常开LDO，0.8V~3.0V输出，25mV/步，高达10mA
  • LDO2：系统LDO/负载开关，0.5V~1.95V输出，25mV/步，高达200mA
  • LDO3：系统LDO/负载开关，0.5V~1.95V输出，25mV/步，高达200mA
  • LDO4：LDO，0.8V~3.3V输出，25mV/步，高达200mA

线性电池充电器，可为单节锂离子电池充电

  • 可编程恒流、恒压调节、自动充电电压和终止电流阈值
  • 内置保护功能，符合JEITA标准
  • 电池附加检测
