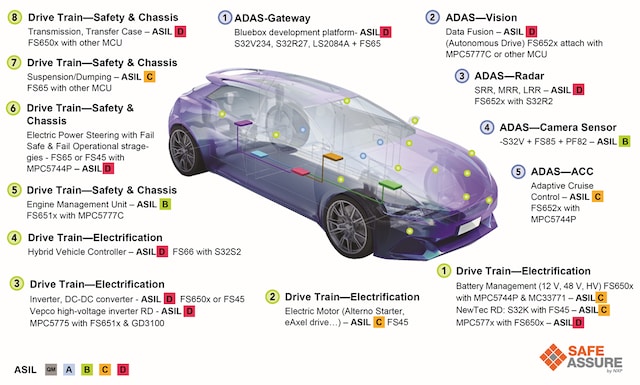

在功能安全方面，恩智浦代表着高质量和可靠性。我们的SafeAssure计划根据ISO26262简化了系统级安全要求。
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
面向高性能处理应用的12通道电源管理集成电路（PMIC）
PF81/PF82 PMIC系列专为高性能处理应用而设计，如娱乐中控、车载信息服务、仪表板、汽车网络、ADAS、视图和传感器融合。
提供两个版本来满足不同的市场需求：

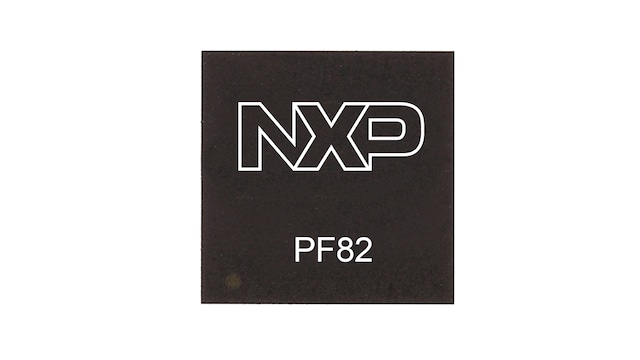

- 带功能安全的PF82，符合ISO26262标准，为ASILB (D)汽车应用提供强大而灵活的解决方案。

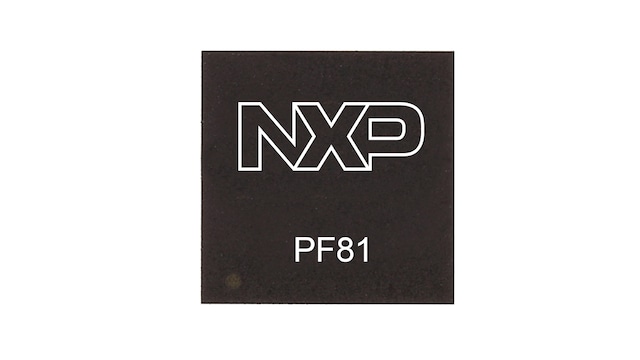

- PF81是该产品的基础版本，具有电源管理和数字控制功能，不提供功能安全，适用于不需要符合ASIL-B规范的系统。
该系列适用于基于i.MX 8、i.MX 8X和S32V处理器的应用，也可用于为Layerscape LS1043A和其他高性能处理器供电。它拥有7个高效的降压转换器和4个线性稳压器，为处理器、存储器和其他外设供电。
产品详情
特性
系统特性
- 多达7台高效的降压转换器
- 4个带负载开关选项的线性稳压器
- RTC电源和纽扣电池充电器
- 看门狗定时器/监测器
- 达到ASIL B安全级别的监测电路
- 一次性可编程（OTP）器件配置
- 3.4MHz I2C通信接口
- 56引脚8x8 QFN封装
- 支持i.MX 8、i.MX 8X、LS1043A、LS1046、S32V和S32V234 MCU
- 输出电流：10A
- 快速的PMIC启动
- 无缝处理器接口的高级状态机
- 高速I2C接口和输入控制（3.4MHz）
- PGOOD监测器
- 用户可编程的待机和关机模式
- 可编程的软启动顺序和关断顺序
- 可编程的稳压器配置
- 用于智能系统监测/诊断的24通道模拟多路复用器
符合ASIL B安全级别的监测电路
- 带可编程故障保护的独立电压监测
- 先进的热监测和保护
- 外部看门狗监测和可编程的内部看门狗计数器
- I2C CRC和写保护机制
- 模拟内置自检（ABIST）
可编程性
- 电源、排序和特定功能可由一次性可编程（OTP）存储器进行编程
- 可在数据手册的“订购信息”一章找到支持主流MCU的标准预定义OTP
- 在开发阶段，可以使用KITPF8200FRDMPGM板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道（恩智浦或代理商）
- 可下载自定义OTP表单，填写PF8x00自定义OTP申请表或使用恩智浦GUI软件工具中集成的OTP工具
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。汽车目标市场衍生产品（MC33PF8100/8200）被纳入15年供货计划中，工业目标市场衍生产品（MC34PF8100/8200）被纳入10年供货计划中。
对照表
| 部件编号 | 说明 | OTP ID* | 安全等级 | 封装 |
|---|---|---|---|---|
| MC33PF8100CC | i.MX8QXP | CC报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100CF | i.MX8QXP | CF报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100CH | i.MX8QM | CH报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100EA | LS1046A | EA报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100EP | i.MX8QM | EP报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100EQ | i.MX8QM | EQ报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100ER | i.MX8QM | ER报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100F3 | i.MX8QXP | F3报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8100FJ | LA1575 | FJ报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100CC | i.MX8QXP | CC报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100CF | i.MX8QXP | CF报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100CH | i.MX8QM | CH报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100EA | LS1046A | EA报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100EP | i.MX8QM | EP报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100EQ | i.MX8QM | EQ报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100ER | i.MX8QM | ER报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100F3 | i.MX8QXP | F3报告、编程和配置文件 | QM | HVQFN56 |
| MC34PF8100FJ | LA1575 | FJ报告、编程和配置文件 | QM | HVQFN56 |
| MC33PF8200CX | LS1043A | CX报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200D2 | S32V234 | D2报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200DB | i.MX8QM | DB报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200DE | i.MX8QXP | DE报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200DF | i.MX8QXP | DF报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200DH | i.MX8QM | DH报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200EM | LS1043 | EM报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200ES | i.MX8QM | ES报告、编程和配置文件 | ASIL B | HVQFN56 |
| MC33PF8200ET | i.MX8QXP | ET报告、编程和配置文件 | ASIL B | HVQFN56 |
相关产品
面向高性能处理应用的9通道电源管理集成电路(PMIC)
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 6 硬件
-

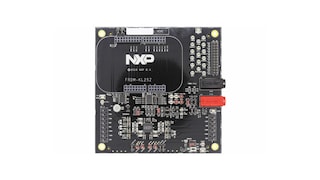

评估板和开发板PF8100/PF8200客户评估板亮点
-
评估板和开发板PF8200/PF8100编程板亮点
-
评估板和开发板MPC-LS汽车网络处理评估板
-

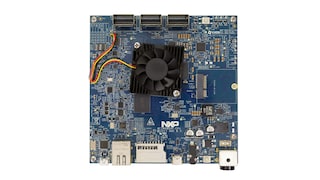

评估板和开发板i.MX 8QuadXPlus多传感器支持套件(MEK)
-
