i.MX RT工业驱动开发平台

I.MX-RT-INDUSTRIAL-DRIVE-DEV-PLATFORM 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

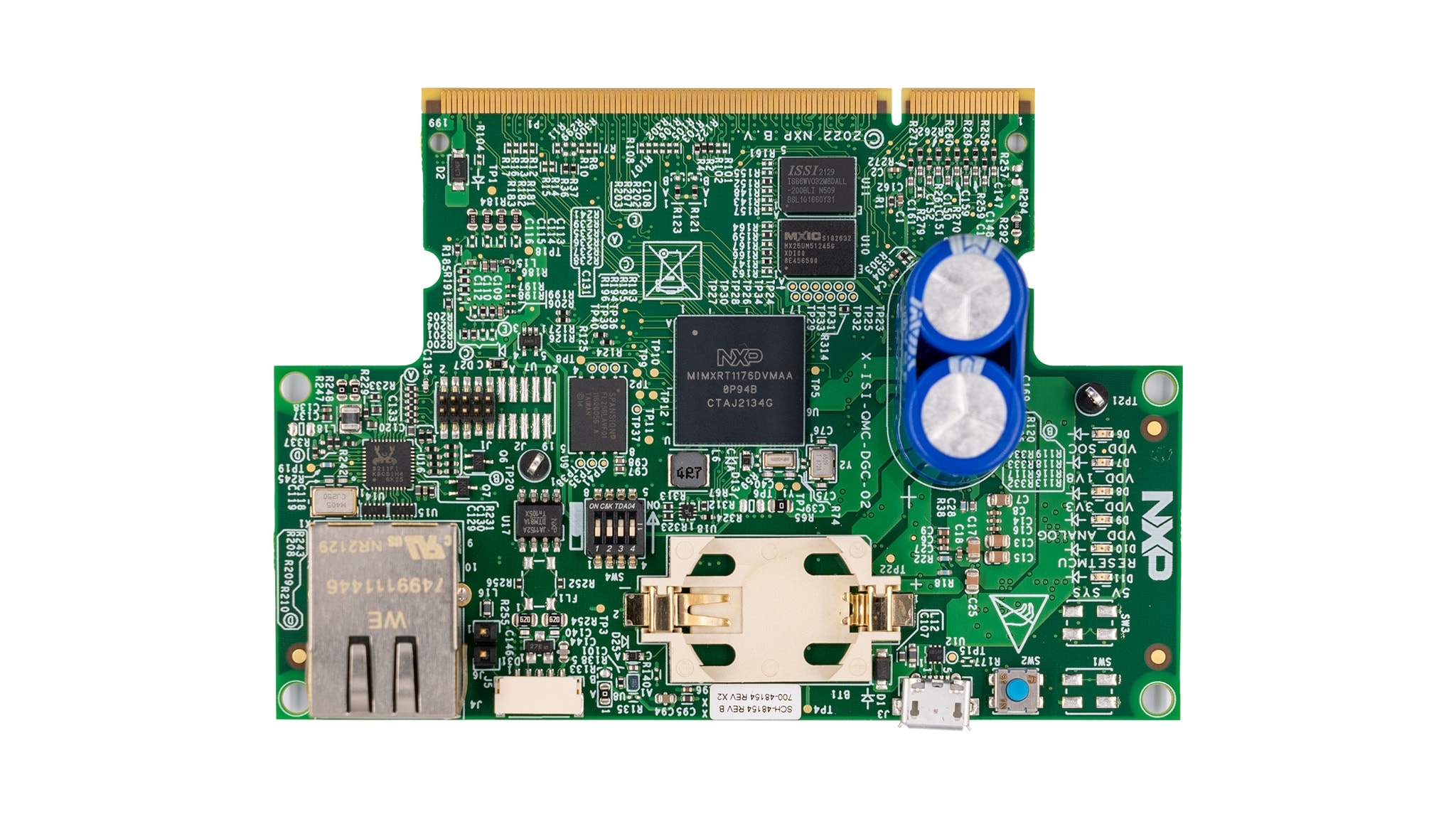

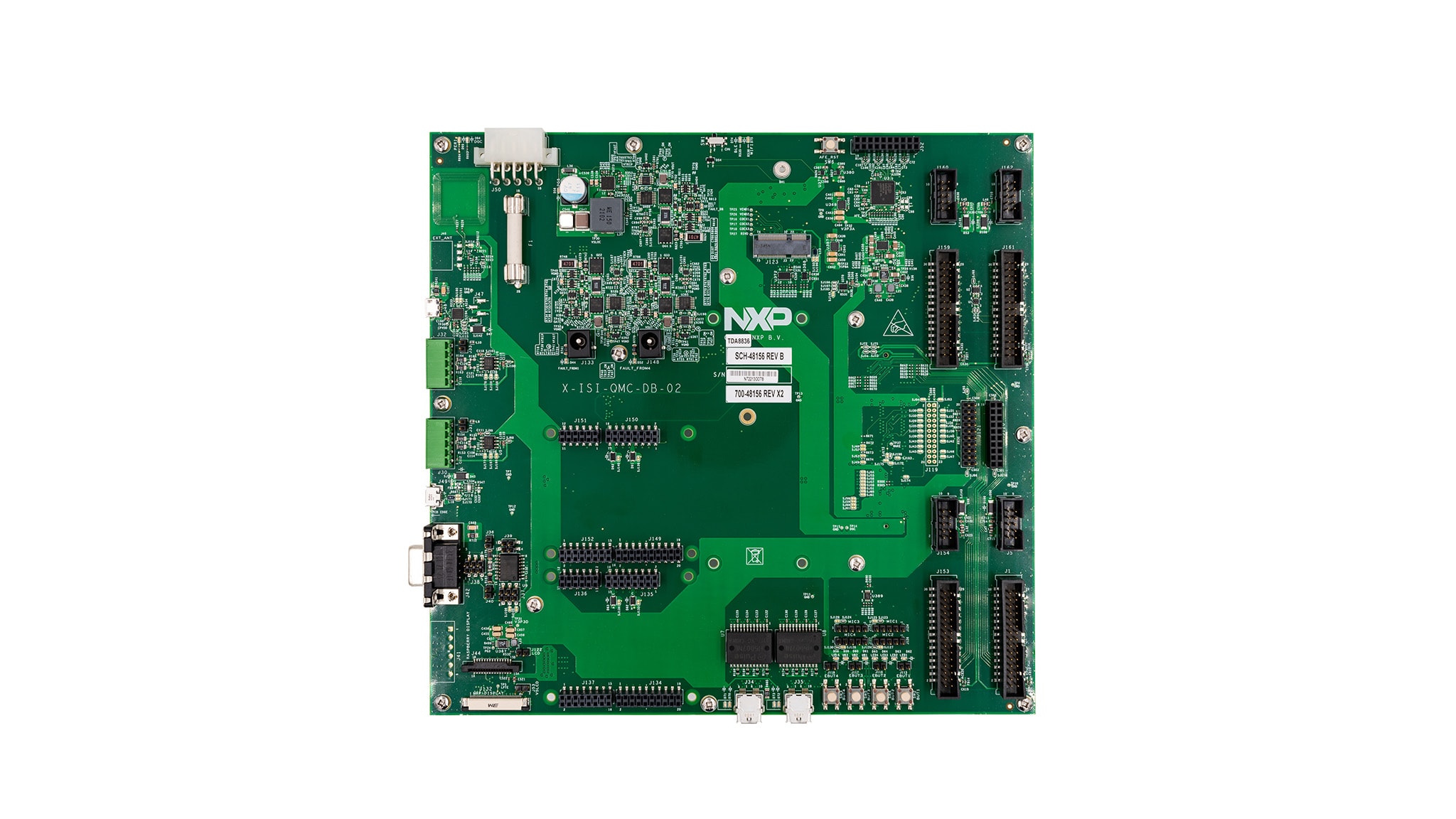

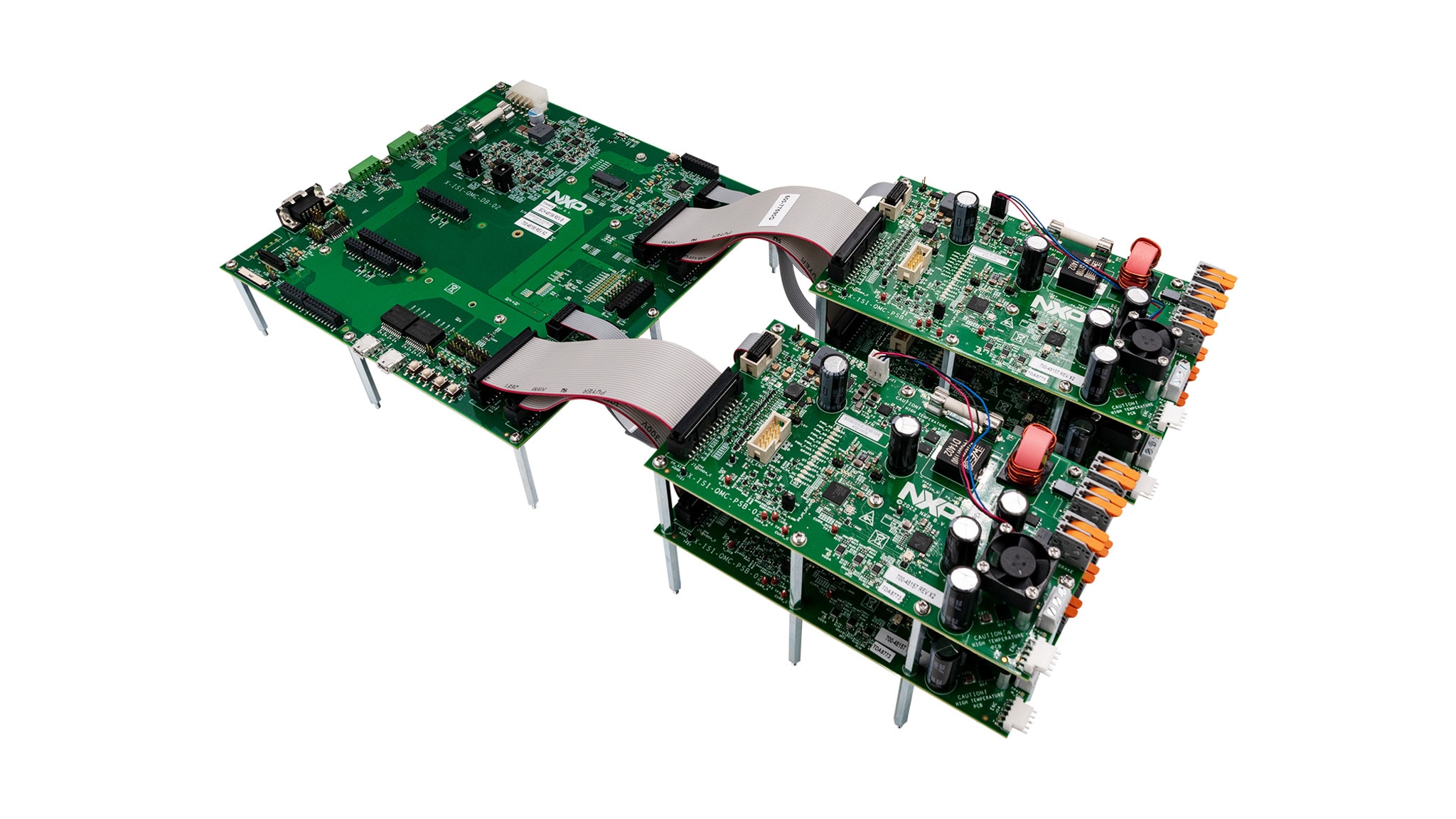

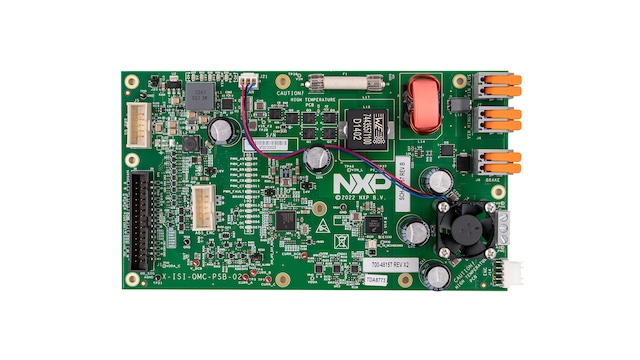

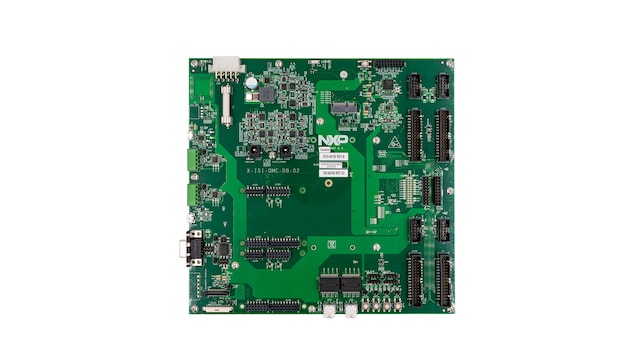

工业驱动控制开发平台展示了单个i.MX RT1176跨界MCU如何控制多达四个不同的电机，同时管理有线或无线连接以及一个HMI接口。利用灵活的三板套件来评估电机控制性能，加速基于i.MX RT跨界MCU的电机控制设计，并学习使用恩智浦EdgeLock®安全技术，实现更安全的通信和工业控制。

框图

选择框图:

i.MX RT工业驱动开发平台

i.MX RT Industrial Drive Development Platform

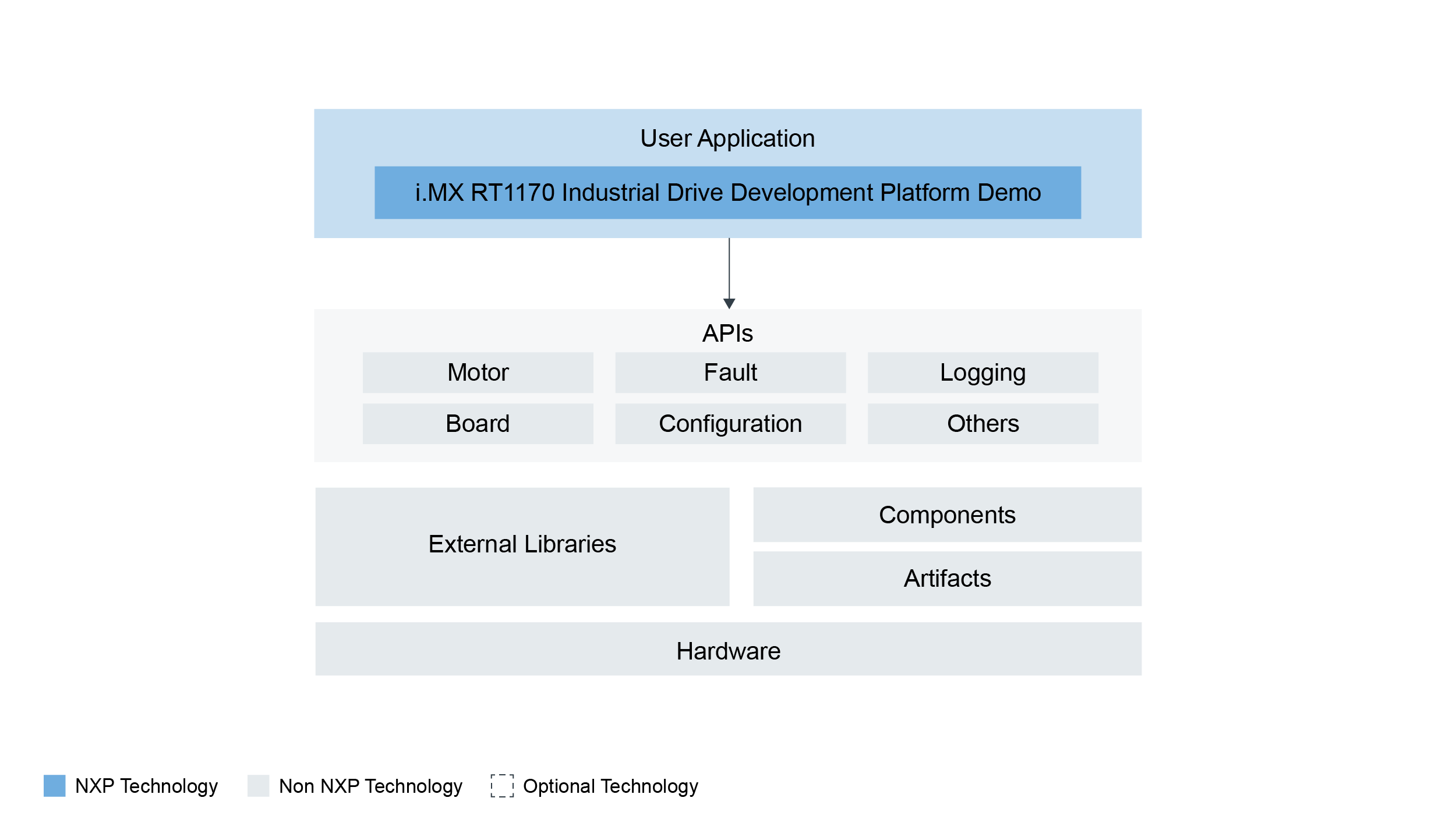

软件架构

i.MX RT Industrial Drive Development Platform platform overview
获取框图PDF

支持的器件

传感器

I3C/I²C数字温度传感器

  • PCT2075: I2C总线Fm+, 精度为1℃, 数字温度传感器和热看门狗

接口

安全的CAN收发器

  • TJA1152: 具有待机模式的安全HS-CAN收发器

CAN信号提升

  • TJA1462: 具有待机模式的CAN信号质量提升(SIC)收发器

安全和身份验证

身份验证

  • SE050: EdgeLock® SE050：Plug&Trust和安全芯片系列——通过较强的灵活性增强物联网安全

电源管理

BLDC，H桥，步进电机

  • GD3000: 3相无刷电机预驱动器

PMIC

  • PF5020: Multi-Channel (5) PMIC for Automotive Applications – 4 High Power and 1 Low Power, Fit for ASIL B Safety Level

处理器和微控制器

i.MX RT跨界MCU

  • i.MX-RT1170: i.MX RT1170: 1GHz跨界MCU，配备Arm®Cortex®内核

RFID

NFC读卡器

  • PN7462: 面向门禁、配有可选接触式接口的NFC Cortex®-M0一体化微控制器

模拟及混合信号

模拟前端

  • NAFEx1388: 高度可配置的8通道±25V通用输入模拟前端

更多

特性

MCU

  • CoreMark评分为6468分，集成主频达800MHz的Cortex-M7和主频达400MHz的Arm Cortex-M4
  • 2MB的SRAM，带有专用于Cortex-M7的512KB TCM和专用于Cortex-M4的256KB TCM
  • 高级安全，包括安全启动和加密引擎，隶属EdgeLock®Assurance计划
  • 带TSN的千兆以太网
  • MIPI®DSI
  • 配有MCUXpresso软件和工具套件支持

工具

  • 受到FreeMASTER、MCUXPresso SDK、IDE和配置工具的支持
  • 集成电机控制子系统，配备高速ADC和比较器、灵活的多通道PWM输出、正交编码器/解码器等

支持包

  • 原理图，布局，Gerbers，BOM，示例源代码，用户指南和视频教程

电源管理

  • 高度灵活的电机控制，最多可同时控制4台电机
  • NAFE13388提供灵活的接口，并具有过压保护功能
  • 它可以精准读取直流母线电压、直流母线电流和板温度
  • GD3000通过6个直接输入控制信号、一个用于设备设置和异步复位的SPI端口以及使能和中断信号与MCU相连接。

信息安全

  • 提供有意义的指导和辅助材料，简化基于恩智浦产品的IEC62443-4-2认证进程
  • 密码和RNG，安全RTC，熔丝和HAB
  • EdgeLock SE05X通过了通用标准EAL6+认证，是运行预装恩智浦物联网小应用程序的安全环境，支持完全加密通信和安全生命周期管理。

灵活的接口

  • USB, CAN, RS485, 兼容NFC, 以太网。带有WiFi或蓝牙扩展选项的接口
