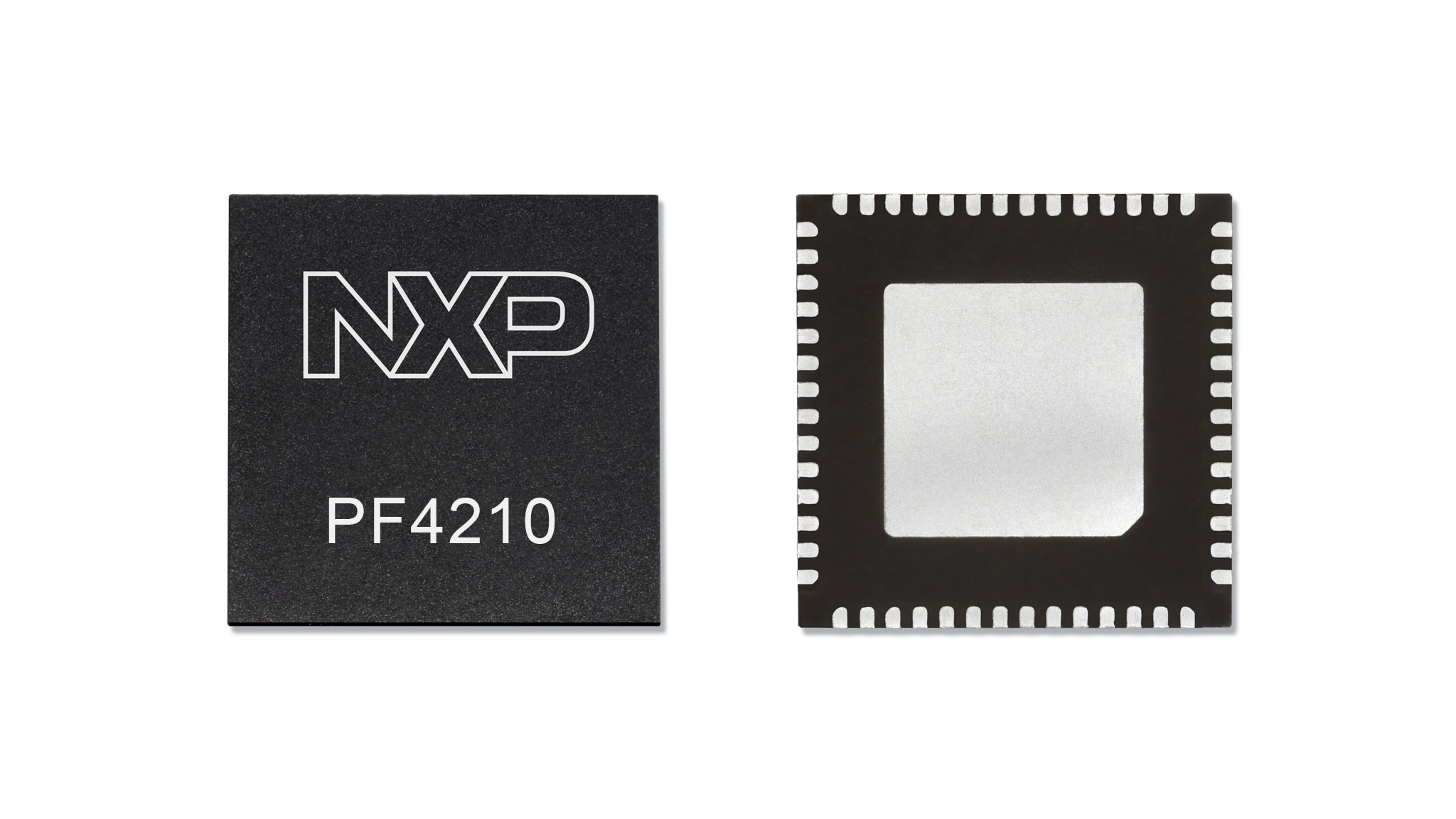

适用于i.MX 8M的14通道电源管理IC
PF4210是一款高性能PMIC，采用i.MX 8M系列应用处理器，可为低成本消费电子应用供电。可为整个系统供电，包括应用处理器、内存和系统外设。
借助片上一次性可编程（OTP）存储器，可提供预编程的标准版本，或支持自定义编程的非编程版本。
查看参考设计和相关的BSP（板支持包），了解此解决方案的稳健性。
产品详情
特性
封装和等级
- 大功率、节省空间的8x8mm QFN封装
- 符合消费电子和工业级温度，可高达105 °C Ta和125 °C Tj
配件
- 4至6个降压转换器可选，取决于具体配置
- 可选择单相/两相/并联
- DDR终端跟踪模式（可选）
- 升压稳压器至 5.0 V 输出
- 7个通用线性稳压器
- 输出电压、顺序和定时功能可编程
- 纽扣电池充电器和RTC电源
- DDR终端参考电压
可配置性
- 可配置设备的OTP （一次性编程）存储器
- 电源控制逻辑，带处理器接口和事件检测
- I²C接口和输入控制
- 可单独编程的开、关和待机模式
主要特性
- 输出电流：4.5 A
- 支持i.MX8 M、i.MX8M Dual、i.MX8M Quad和i.MX8 Quad Lite MCU
产品计划
购买/参数
10 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 预算报价（不含税） | 支持的MCU | 电源电压[最小]（V） | 电源电压[最大]（V） | 输出电流（A） | Number of Buck Regulators | Number of LDO | Switching Frequency LV Buck (MHz) | Number of Boost Regulators | 通道数 | 电池充电器 | 封装类型 | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 器件功能 | 接口和输入控制 | 额外功能——模拟 | Junction Temperature (Min to Max) (℃) | 开发工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

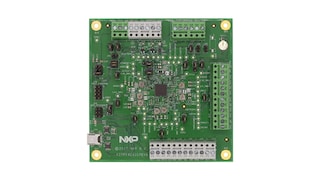

正常供应 | 1K @ CNY24.56 | i.MX8 M | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | 0 to 85 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY24.56 | i.MX8 M | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | 0 to 85 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY24.56 | i.MX8 M | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | 0 to 85 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY24.56 | i.MX8 M | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | 0 to 85 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY24.56 | i.MX8 M | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | 0 to 85 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY29.37 | i.MX8 Quad Lite, i.MX8M Dual, i.MX8M Quad | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY29.37 | i.MX8 Quad Lite, i.MX8M Dual, i.MX8M Quad | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY29.37 | i.MX8 Quad Lite, i.MX8M Dual, i.MX8M Quad | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY29.37 | i.MX8 Quad Lite, i.MX8M Dual, i.MX8M Quad | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB | |||
正常供应 | 1K @ CNY29.37 | i.MX8 Quad Lite, i.MX8M Dual, i.MX8M Quad | 2.8 | 4.5 | 4.5 | 6 | 7 | 2 | 1 | 14 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for i.MX processors, configurable PMICs | I2C | Power Sequencing, Sleep Mode, USB Supply Voltage, USB-OTG | -40 to 125 | KITPF4210EPEVB |
