PF8200/PF8100编程板

KITPF8200FRDMPGM 正常供应

滚动图片以放大

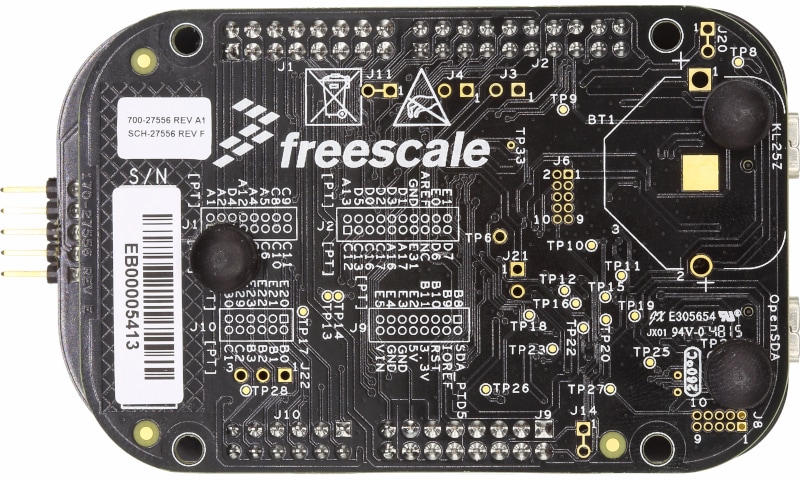

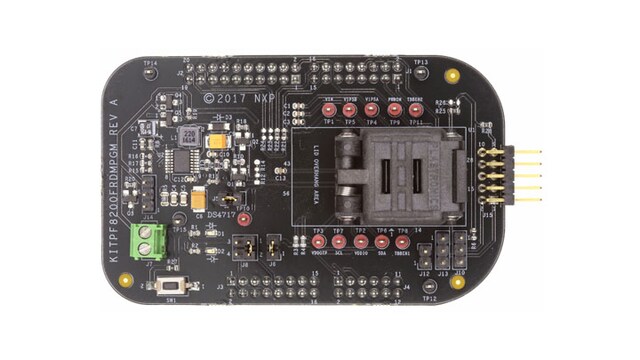

KITPF8200FRDMPGM是一个具有56引脚QFN插座的编程板，与所有PF81xx和PF82xx PMIC兼容。它集成了基于FRDM-KL25Z freedom板的通信桥接器，可与FlexGUI软件接口通信，编程OPT配置。

框图

选择框图:

-

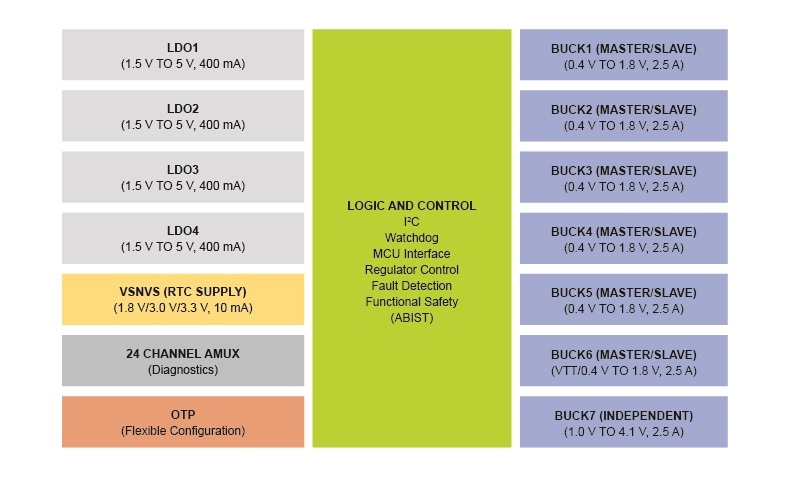

PF8100/PF8200 Multi-channel PMIC Block Diagram

-

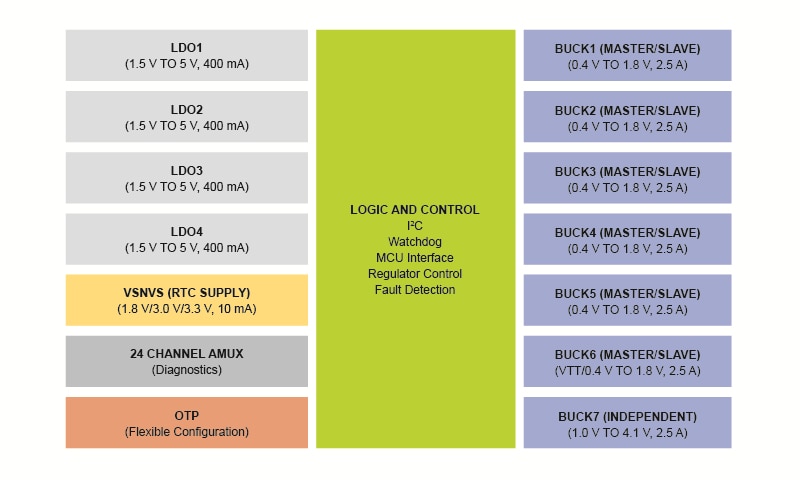

PF8101/PF8201, 9-channel PMIC Block Diagram

-

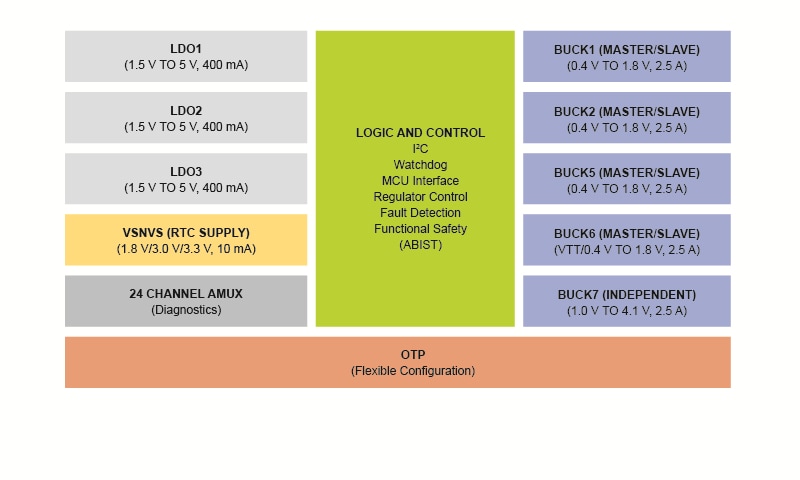

PF8121, 12-channel PMIC Block Diagram
获取框图PDF

支持的器件

电源管理

PMIC

  • PF81-PF82: 面向高性能处理应用的12通道电源管理集成电路（PMIC）
  • PF8101-PF8201: 面向高性能处理应用的9通道电源管理集成电路(PMIC)
  • PF8121: 适用于高性能消费电子应用的12通道电源管理集成电路（PMIC）

特征

编程插座

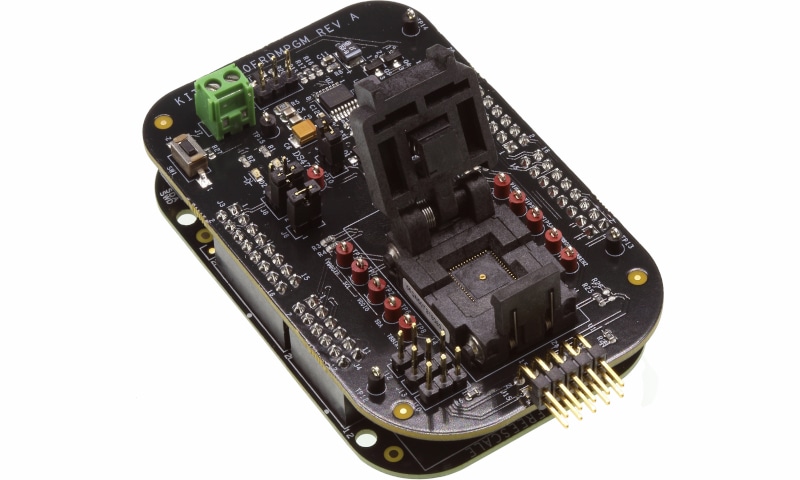

  • Clamshell 56引脚QFN插座

系统特性

  • 5.0 V工作输入电压范围(来自USB连接器)
  • 集成升压转换器，提供VDDOTP编程电压
  • 通过FRDM-KL25Z接口进行USB到I²C通信
  • 内联编程接口连接器

购买选项

KITPF8200FRDMPGM-Image

点击展开

  • KITPF8200FRDMPGM

  • PF8200/PF8100 Programming Board.

    • 置于防静电袋中并经过组装和测试的KITPF8200FRDMPGM，以及预编程的FRDM-KL25Z微控制器板
    • 3.0ft. USB-STD A转USB-B-mini线缆
    • USB转Mini USB线缆
    • 快速入门指南
  • CNY 2,449.38
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
