面向高性能处理应用的9通道电源管理集成电路(PMIC)

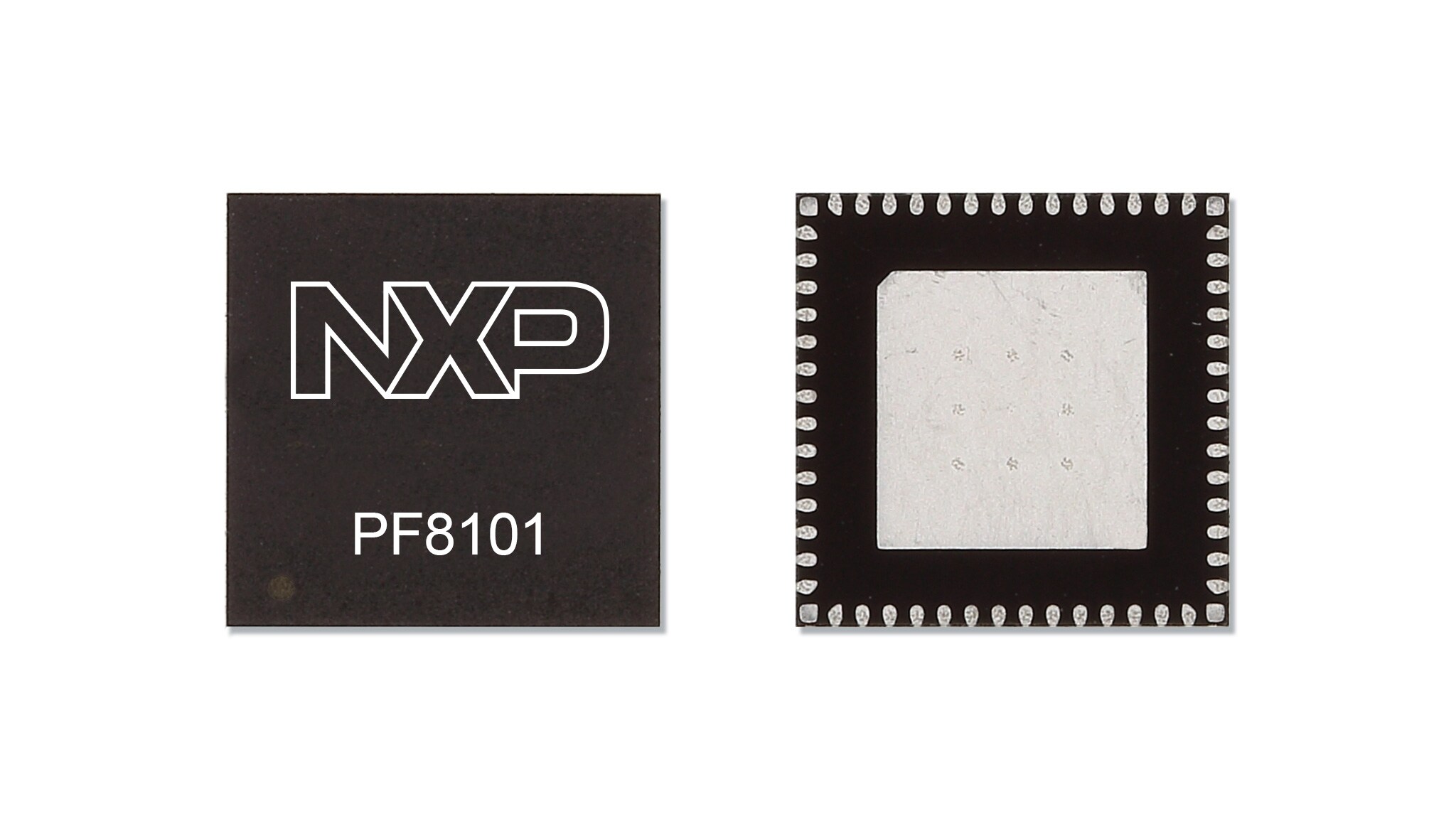

PF8101/PF8201是一款电源管理集成电路(PMIC)，专为基于i.MX 8的高性能应用而设计。它拥有5个高效的降压转换器和3个线性稳压器，为处理器、存储器和其他外设供电。
内置一次性可编程存储器可存储关键的启动配置，大大减少通常用于设置输出电压和外部稳压器序列的外部元件。稳压器参数可在启动后通过高速I²C进行调节，灵活地支持不同的系统状态。
产品详情
特性
系统特性
- 5个高效的降压转换器
- 带负载开关选项的3个线性稳压器
- RTC电源和纽扣电池充电器
- 看门狗定时器/监测器
- 达到ASIL B安全级别的监测电路
- 一次性可编程(OTP)器件配置
- 3.4MHz I²C通信接口
- 车规级和工业级
- 56引脚8x8 QFN封装
- 支持i.MX 8和i.MX 8X MCU
- 输出电流：10A
- 快速的PMIC启动
- 无缝处理器接口的高级状态机
- 高速I²C接口和输入控制(3.4MHz)
- PGOOD监测器
- 用户可编程的待机和关机模式
- 可编程的软启动顺序和关断顺序
- 可编程的稳压器配置
- 用于智能系统监测/诊断的24通道模拟多路复用器
符合ASIL B安全级别的监测电路
- 带可编程故障保护的独立电压监测
- 先进的热监测和保护
- 外部看门狗监测和可编程的内部看门狗计数
- I²C CRC和写保护机制
- 模拟内置自检(ABIST)
可编程性
- 电源、排序和特定功能可由一次性可编程(OTP)存储器进行编程
- 可在数据手册的“订购信息”一章中找到支持主流MCU的标准预定义OTP

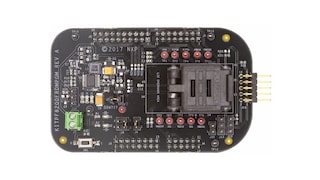

- 在开发阶段，可以使用KITPF8200FRDMPGM板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道(恩智浦或代理商)
- 可下载自定义OTP表单，填写PF8x01自定义OTP申请表或使用恩智浦GUI软件工具中集成的OTP工具
对照表
| 部件编号 | 目标市场 | 恩智浦处理器 | 系统备注 | 安全等级 | 封装 | OTP ID |
|---|---|---|---|---|---|---|
| MC33PF8101A0ES | 汽车电子 | N/A | 未编程 | QM | HVQFN56(WF-type) 56引脚QFN，0.5mm间距，8mmx8mmx0.85mm体积 | N/A |
| MC34PF8101A0EP | 工业 | N/A | 未编程 | QM | HVQFN56(WF-type) 56引脚QFN，0.5mm间距，8mmx8mmx0.85mm体积 | N/A |
| MC33PF8201A0ES | 汽车电子 | N/A | 未编程 | ASIL B | HVQFN56(WF-type) 56引脚QFN，0.5mm间距，8mmx8mmx0.85mm体积 | N/A |
购买/参数
2 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 预算报价（不含税） | 支持的MCU | 电源电压[最小]（V） | 电源电压[最大]（V） | 输出电流（A） | Number of Buck Regulators | Number of LDO | Switching Frequency LV Buck (MHz) | Number of Boost Regulators | 通道数 | 电池充电器 | 封装类型 | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 器件功能 | 接口和输入控制 | 额外功能——模拟 | Junction Temperature (Min to Max) (℃) | 开发工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

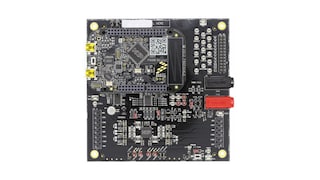

正常供应 | 1K @ CNY27.86 | i.MX 8, i.MX 8X | 2.7 | 5.5 | 10 | 5 | 3 | 2, 3 | 0 | 9 | coin cell battery | HVQFN56 | -40 to 105 | QM | PMICs for high performance applications processor, configurable PMICs | I2C | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring | -40 to 150 | KITPF8100FRDMEVM | |||
正常供应 | 1K @ CNY30.66 | i.MX 8, i.MX 8X | 2.7 | 5.5 | 10 | 5 | 3 | 2, 3 | 0 | 9 | coin cell battery | HVQFN56 | -40 to 105 | up to ASIL A, up to ASIL B | PMICs for high performance applications processor, configurable PMICs | I2C | AMUX, Frequency Tuning, Functional Safety ASIL-B, Multi-Phase, Spread Spectrum, Voltage Monitoring | -40 to 150 | KITPF8100FRDMEVM |
