PF8101/PF8201客户评估板

PF8101-PF8201-EVAL-KITS

滚动图片以放大

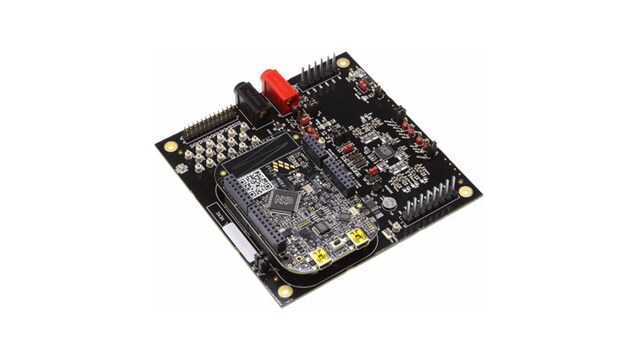

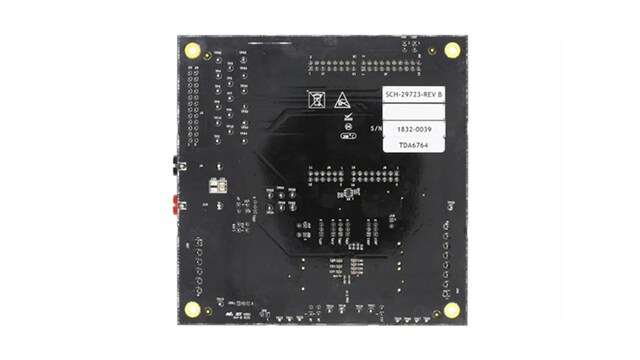

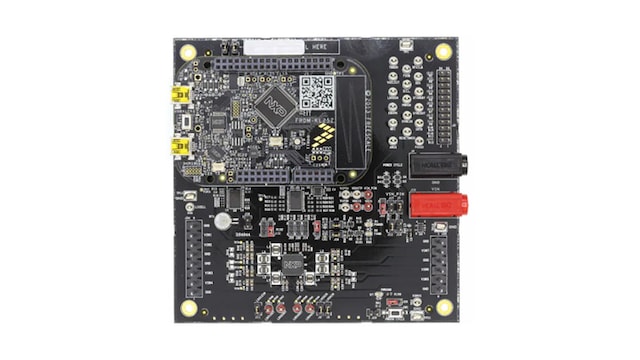

KITPF8101FRDMEVM / KITPF8201FRDMEVM是采用PF8101/PF8201电源管理IC的客户评估板。该套件集成了完全评估特色电源管理集成电路所需的所有硬件。它集成了基于FRDM-KL25Z自由板的通信桥接器，可与FlexGUI软件接口连接，完全配置和控制PF8101/ PF8201 PMIC。

框图

PF8101/PF8201 Multi-channel PMIC Block Diagram

支持的器件

电源管理

PMIC

  • PF8101-PF8201: 面向高性能处理应用的9通道电源管理集成电路(PMIC)

特征

系统特性：

  • 工作输入电压范围：2.5 V至5.5 V
  • 通过FRDM-KL25Z接口进行USB到I²C通信
  • 高达1.0 MHz I²C通信
  • 可选硬线默认的PMIC配置或OTP/TBB工作
  • 通过PMIC和/或系统AMUX进行先进的系统监测/诊断
  • 主/从接口连接器，支持多PMIC
  • 板载I/O稳压器，具有1.8 V/3.3 V可选输出电压

PMIC特性：

  • 多达5个具有多相功能的开关稳压器
  • 三个LDO稳压器，具有可选择的开关模式操作
  • 可编程输出电压和电流限制
  • 具有可选扩频的可编程开关频率
  • 带可编程纽扣电池充电器的RTC电源
  • 电压监测电路
  • 系统看门狗监控

购买选项

KITPF8101FRDMEVM-Image

点击展开

  • KITPF8101FRDMEVM

  • PF8101/PF8201 Customer Evaluation Boards.

    • 置于防静电袋中并经过组装和测试的KITPF8101FRDMEVM，以及预编程的FRDM-KL25Z微控制器板

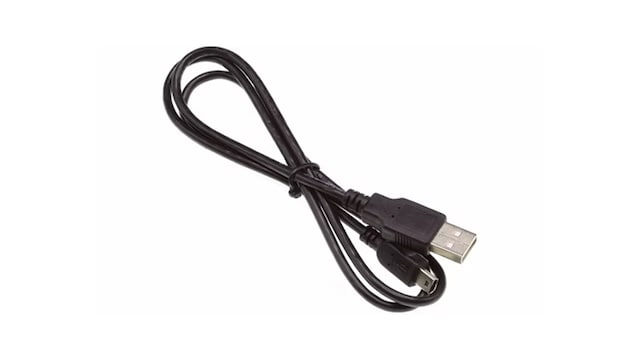

    • 3.0ft. USB-STD A转USB-B-mini线缆
    • USB转Mini USB线缆
    • 快速入门指南
  • CNY 2,449.38
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
KITPF8201FRDMEVM-Image

点击展开

  • KITPF8201FRDMEVM

  • PF8101/PF8201 Customer Evaluation Boards.

    • 置于防静电袋中并经过组装和测试的KITPF8201FRDMEVM，以及预编程的FRDM-KL25Z微控制器板
    • 3.0ft. USB-STD A转USB-B-mini线缆
    • USB转Mini USB线缆
    • 快速入门指南
  • CNY 2,583.26
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
