PCA9420/1_低功耗PMIC | NXP 半导体

面向低功耗应用的PMIC

滚动图片以放大

框图

PCA9420-PCA9421

PCA942X Block Diagram

特性

一般特性

  • 适用于低功耗应用
  • 船舶模式下典型的100nA静态电流
  • 解决方案总体规模小
  • 内置“模式”配置,以适应支持不同MCU工作模式的快速模式切换
  • 支持i.MX RT MCU
  • 负载电源电压2V(最小),6.8V(最大值)
  • I²C接口和输入控制
  • 输出电流:0.5A

电池充电器(仅适用于PCA9420)

  • 线性电池充电器,可为单芯锂离子电池充电
  • VIN引脚上耐受20V电压
  • 可编程恒流(高达315mA)和预充电低压电流阈值
  • 可编程恒压调节
  • 内置保护功能,如输入OVP、电池SCP、热保护
  • 符合JEITA
  • 电池附加检测

温度

  • 过温保护
  • 环境温度范围:-40°C~+85°C

DC-DC(降压)转换器

  • 可编程输出电压
  • SW1:内核降压转换器,0.5V~1.5V输出电压,25mV/步,固定电压1.8V,最高250mA
  • SW2:系统降压转换器,1.5V~2.1V/2.7V~3.3V输出电压,25mV/步,最高500mA
  • 超节能的低功耗模式

LDO

  • 可编程输出电压调节
  • LDO1:常开LDO,1.70V~1.90V输出电压,25mV/步,最高1mA
  • LDO2:系统LDO,1.5V~2.1V/2.7V~3.3V输出电压,25mV/步,最高250mA

接口

  • 1MHz I²C总线目标接口

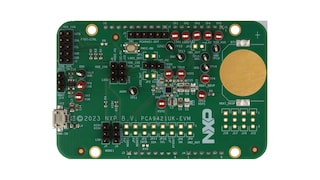

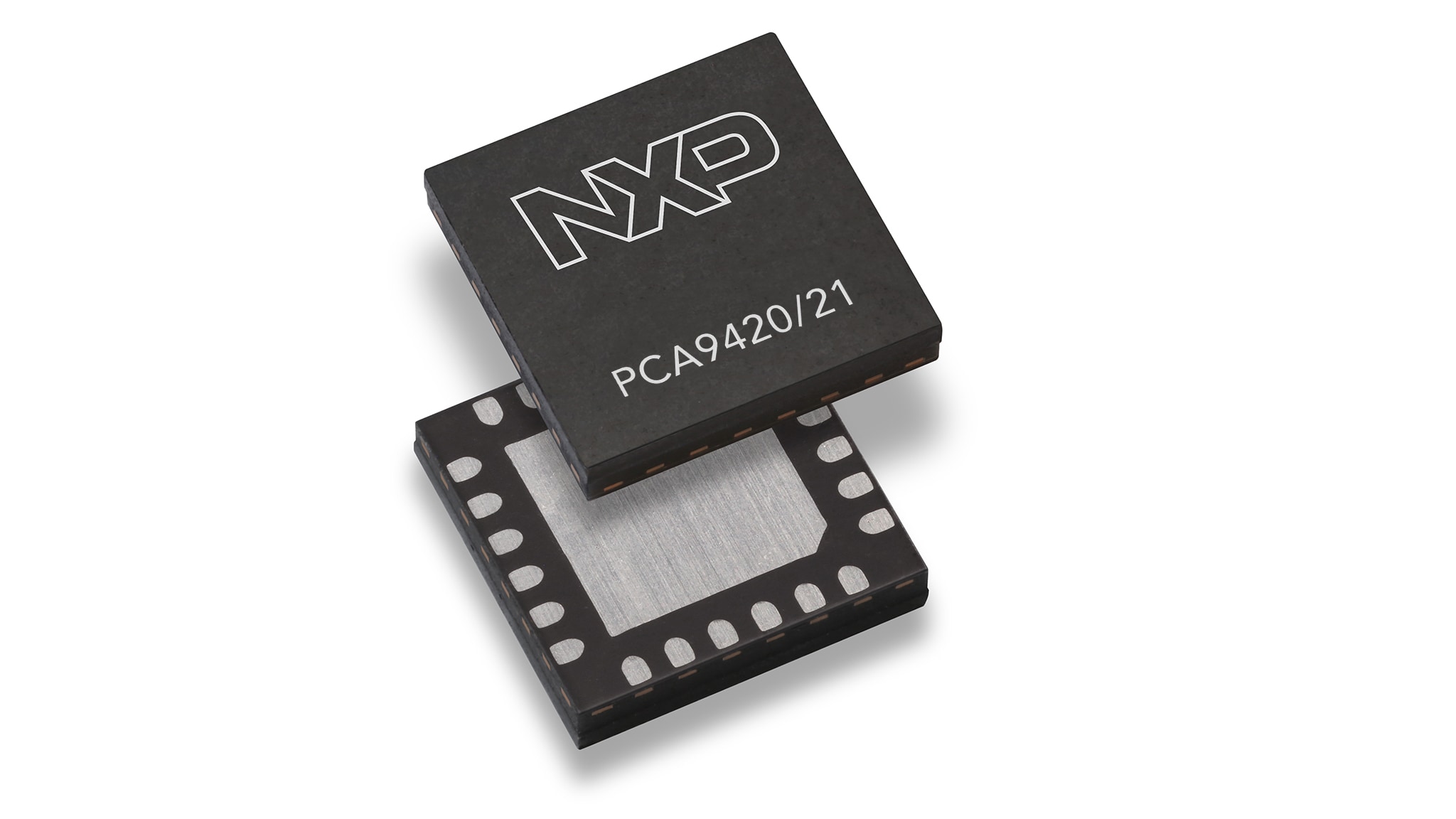

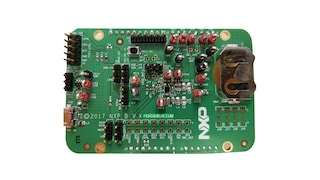

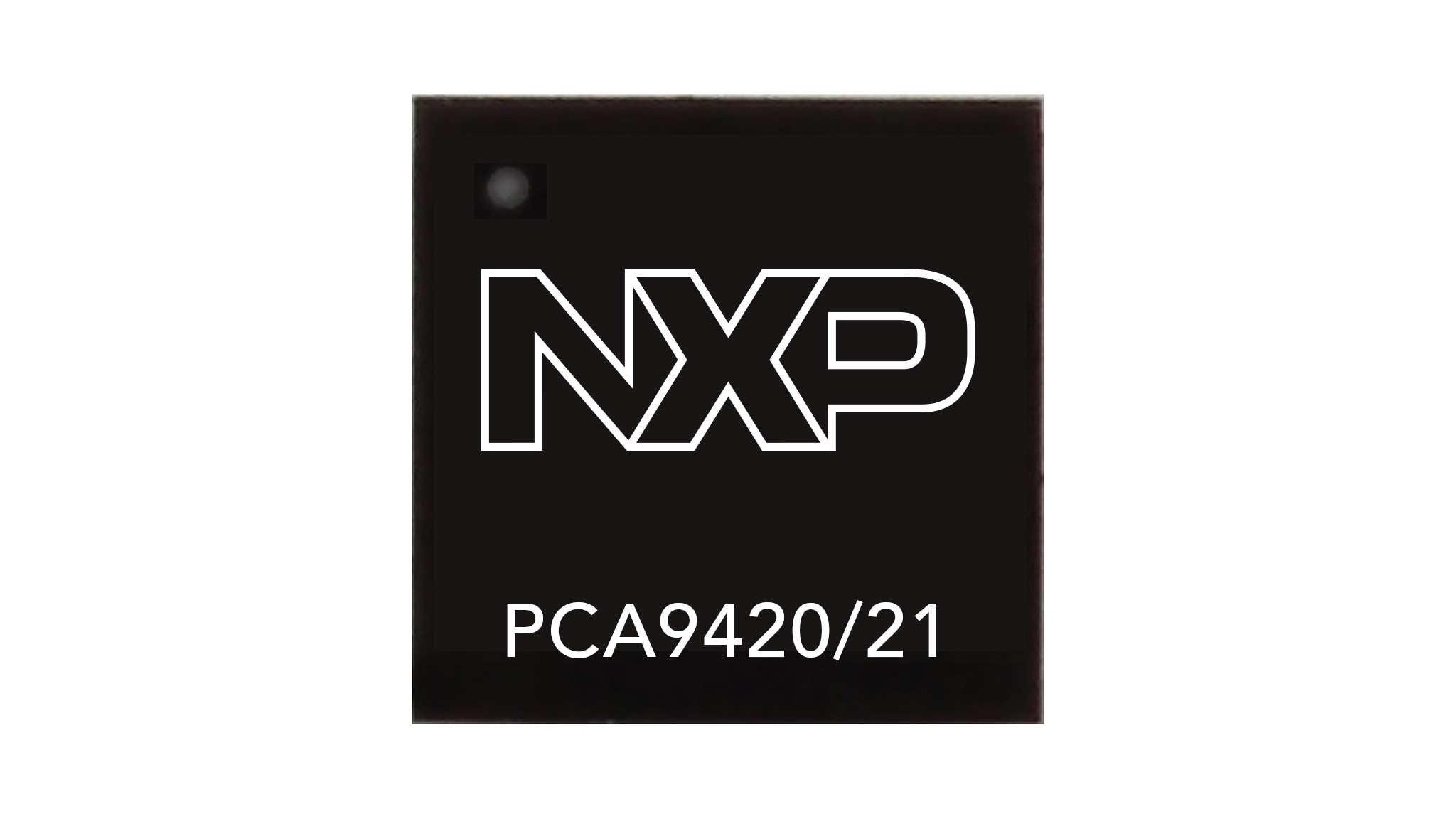

封装

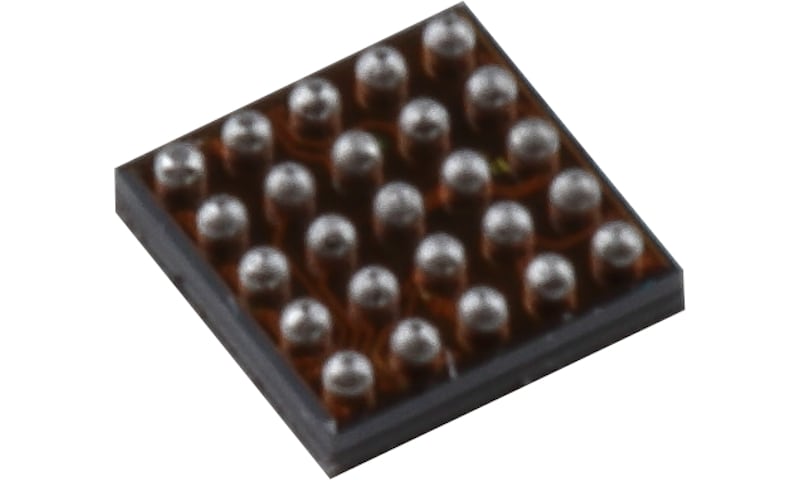

  • 2.09mmx2.09mm,5x5凸点,0.4mm间距WLCSP

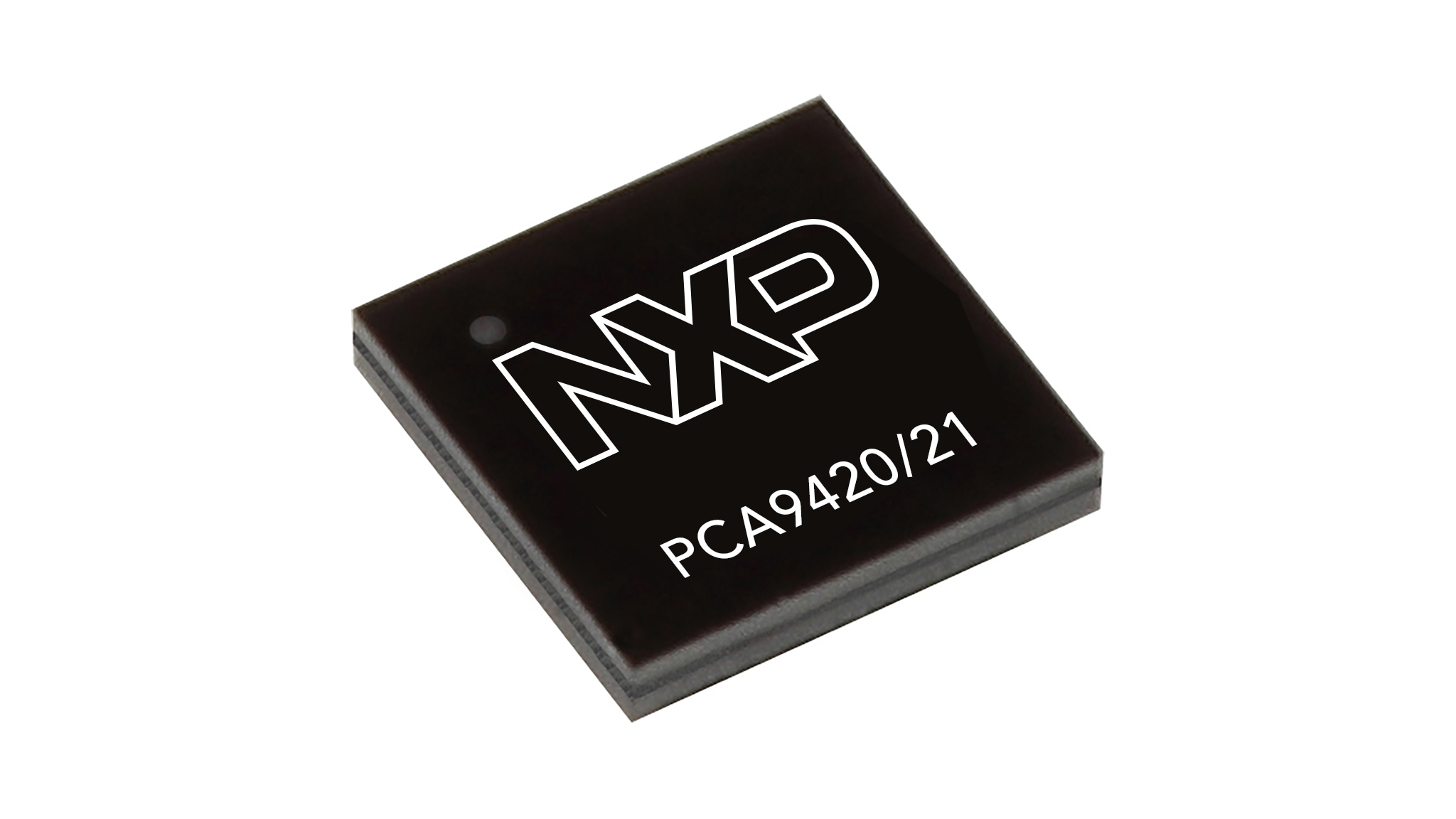

  • 3mmx3mm,24引脚QFN

更多

购买/参数

3 结果

包含 0 不推荐用于新设计

订购

计算机辅助设计模型

状态

预算报价(不含税)

支持的MCU

电源电压[最小](V)

电源电压[最大](V)

输出电流(A)

Number of Buck Regulators

Number of LDO

Switching Frequency LV Buck (MHz)

Number of Boost Regulators

通道数

电池充电器

封装类型

Ambient Operating Temperature (Min to Max) (℃)

Safety Level

器件功能

接口和输入控制

Junction Temperature (Min to Max) (℃)

正常供应

10K @ CNY7.68 - 10K @ CNY7.97

i.MX RT

3.3

5.5

0.5

2

2

2

0

4

Linear up to 315mA

-40 to 85

QM

Low Power PMIC with battery charger

I2C

-40 to 125

正常供应

10K @ CNY7.61

i.MX RT

3.3

5.5

0.5

2

2

2

0

4

Linear up to 315mA

HVQFN24

-40 to 85

QM

Low Power PMIC

I2C

-40 to 125

正常供应

10K @ CNY7.18

i.MX RT/MCX

3.3

5.5

0.5

2

2

2

0

4

-40 to 85

QM

Low Power PMIC

I2C

-40 to 125
