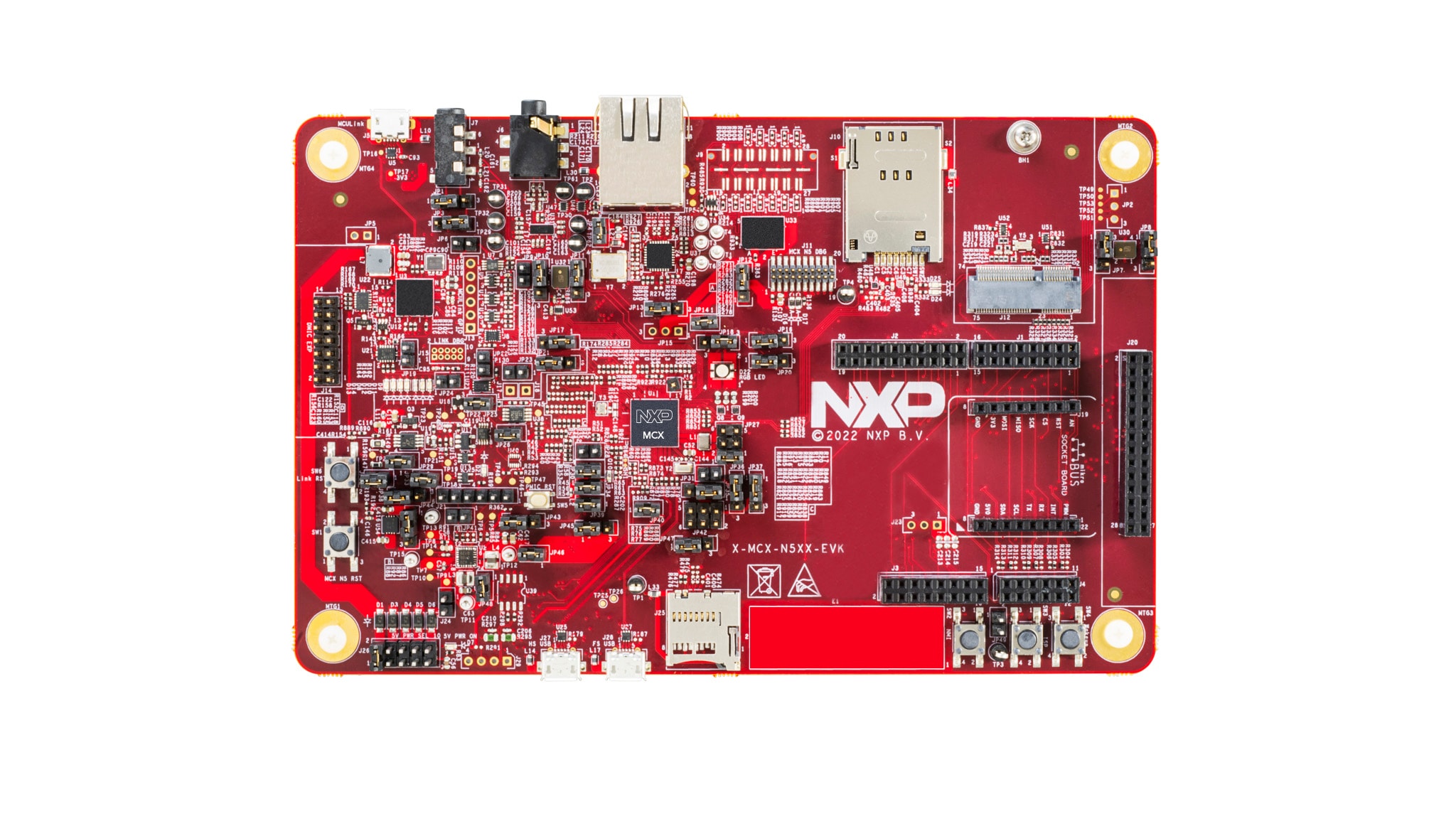

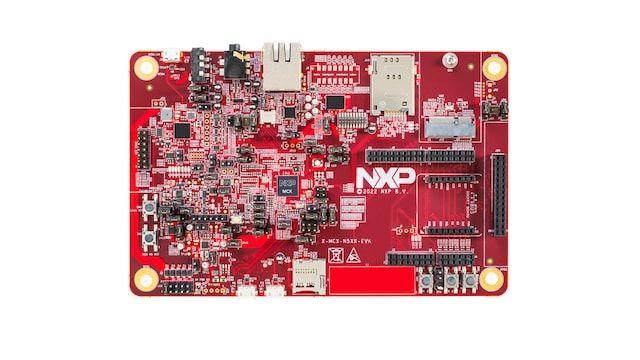

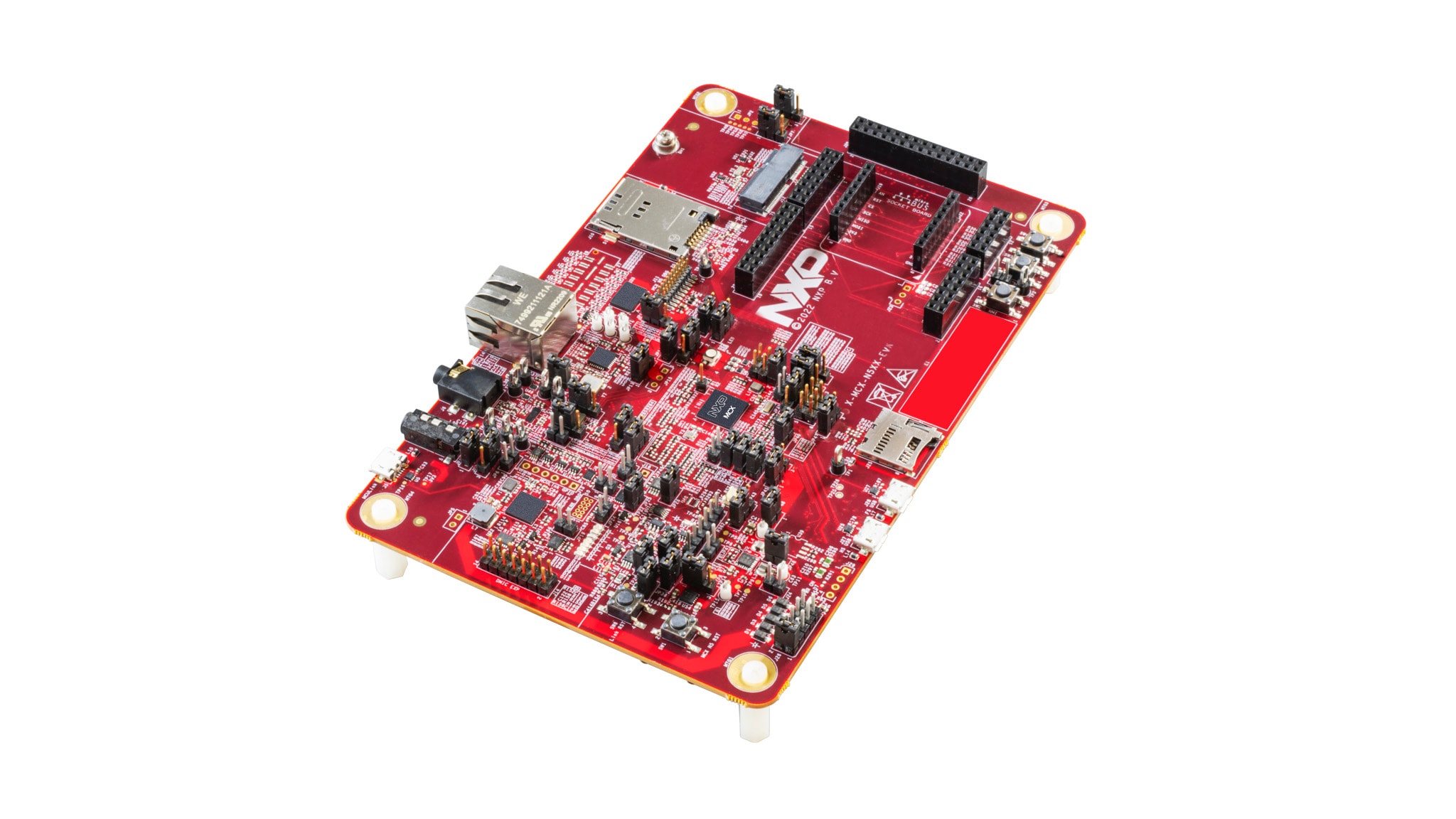

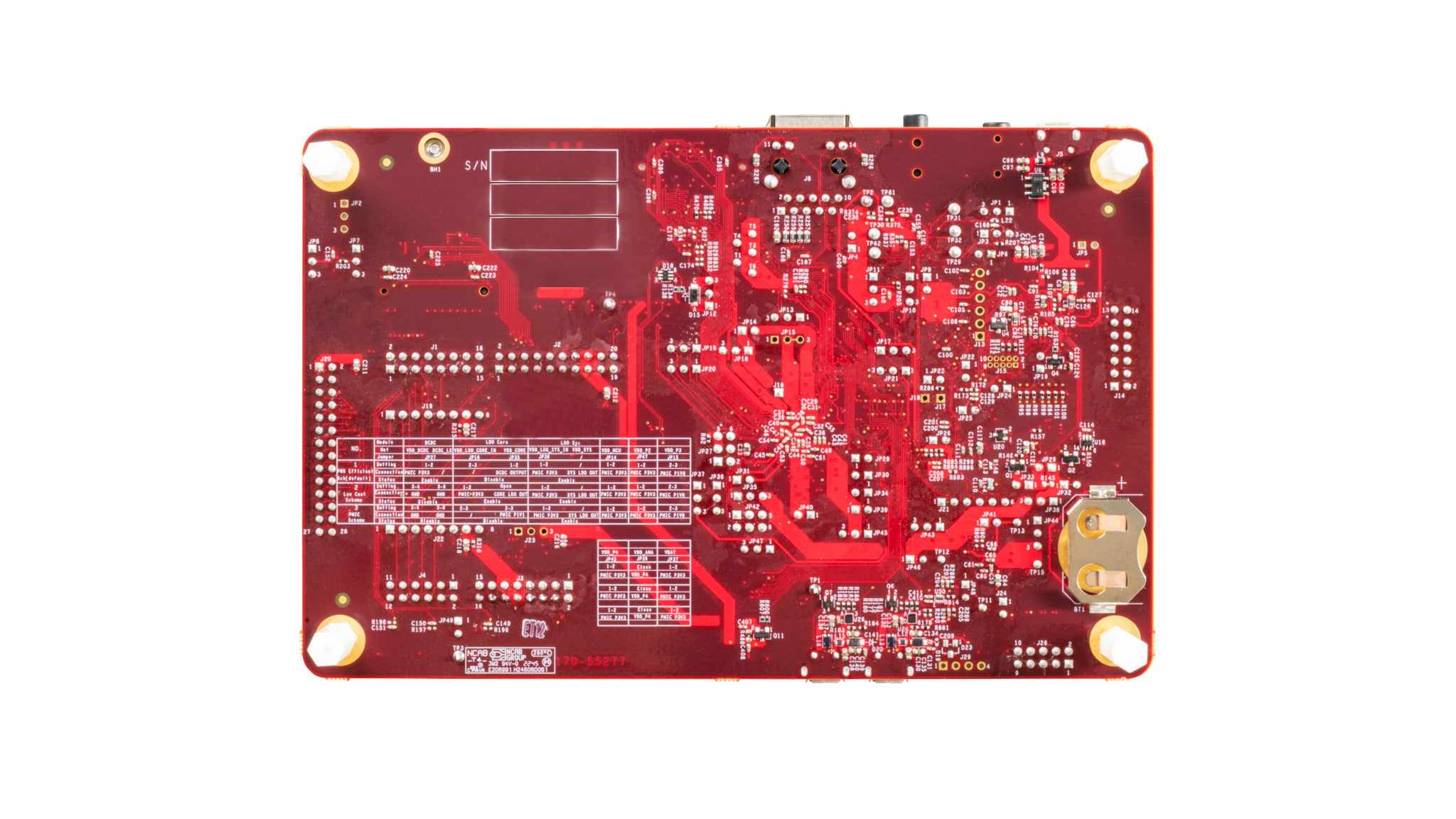

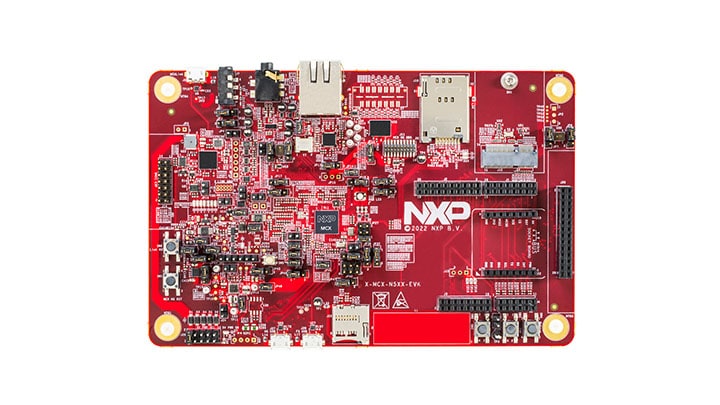

产品详情

框图

MCX-N5XX-EVK结构框图

获取框图PDF

支持的器件

传感器

运动传感器

FXLS8964AF: ±2g/±4g/±8g/±16g、低功耗12位数字加速度传感器

I3C/I²C数字温度传感器

P3T1755DP: I3C/I²C总线精确数字温度传感器，精度为±0.5°C

电源管理

PMIC

PCA9420-PCA9421: 面向低功耗应用的PMIC

处理器和微控制器

MCX N系列微控制器

MCX-N94X-N54X: MCX N94x/54x高度集成的多核MCU，具有片上加速器、智能外设和先进的安全性

特性

微控制器

MCX-N547有两个Arm^® Cortex^®-M33内核，每个内核的主频均为150MHz，优化了性能效率，高达2MB的双块Flash存储器，可选全RAM带ECC，外部闪存
加速器：神经处理单元、PowerQuad、Smart DMA等

存储器扩展

Micro SD卡插槽
QSPI闪存W25Q64 （64MB）
支持pSRAM、OctalFlash、HyperRAM

连接

以太网PHY和连接器
HS USB Micro B连接器
SPI/I2C/UART连接器（PMOD/mikroBUS、DNP）
WiFi连接器（PMOD/mikroBUS、DNP）
FS USB Micro B连接器
M.2接头
EMVSIM连接器
音频辅助线路输入
耳机输出插孔

调试

带有能耗监测电路的板载MCU-Link调试器
JTAG/SWD连接器

传感器

P3T1755 I3C/I2C温度传感器，FXLS8964 3轴加速度传感器，可见光传感器

扩展选项

Arduino^®接头（带FRDM扩展行）
FlexIO/LCD接头
引脚防拆接头
mikroBUS^™
外部DMIC接头

用户接口

RGB用户LED，加上复位、ISP、唤醒按钮、触摸滑块

更多

硬件

评估板

三轴物联网加速度传感器FRDM扩展板

面向FXLS8974CF 3轴物联网加速度传感器的FRDM扩展板。

FRDM-XXXX-A8974

评估板

3.5英寸TFT LCD模块

PAR-LCD-S035是一款3.5英寸480x320 IPS TFT LCD模块，具有宽视角和5点电容触摸功能。

PAR-LCD-S035

购买选项

点击展开

MCX-N5XX-EVK
正常供应
Full Evaluation Kit for N54 MCUs.

$148.40 USD
数量为 1
- 供货情况: 现货
- 库存: 12
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

1-10 / 27 文件

紧凑列表

MCXNx4x_1P02G[MCXNx4x_1P02G-ES]

PDFJan 23, 2025版本更新 2.0

在MCX N系列MCU上使用SmartDMA进行按键扫描[AN14184]

HTML | PDFMay 15, 2024版本更新 2
在MCX N系列MCU上使用SmartDMA进行图形处理[AN14172]

HTML | PDFMay 6, 2024版本更新 2
MCX N系列上的内部参考时钟（IRC）调校功能[AN14167]

PDFMar 25, 2024版本更新 2
MCX N系列的闪存交换功能[AN14145]

PDFMar 25, 2024版本更新 2
MCXN947上的USB远程唤醒功能[AN14195]

HTML | PDFJan 29, 2024版本更新 1
MCXNx4x/Nx3x上的DCDC转换器的使用[AN14185]

HTML | PDFJan 29, 2024版本更新 1
MCXNx4x的Flash命令示例[AN14178]

HTML | PDFJan 29, 2024版本更新 1
估算MCX Nx4x的器件使用寿命[AN14180]

HTML | PDFJan 23, 2024版本更新 1
采用MCX Nx4x触控功能的头戴方案[AN14177]

HTML | PDFJan 23, 2024版本更新 1
MCX Nx4x的MICFIL接口[AN14151]

HTML | PDFJan 23, 2024版本更新 1
如何在MCXN MCU上用SmartDMA实现摄像头接口[AN14191]

HTML | PDFJan 20, 2024版本更新 1
如何在MCXN947上使用OPAMP[AN14190]

HTML | PDFJan 20, 2024版本更新 1
使用FlexIO模拟Quad SPI主设备[AN14175]

HTML | PDFJan 20, 2024版本更新 1.0
MCX N系列上的CANopen引导加载程序[AN14146]

PDFJan 20, 2024版本更新 1
Design Considerations for Optimizing Performance with MCX N Series[AN14139]

HTML | PDFJan 20, 2024版本更新 1
在MCX N947上利用神经处理单元（NPU）加速人脸检测演示[AN14132]

PDFJan 20, 2024版本更新 1
MCX Nx4x的核间通信应用笔记[AN14150]

HTML | PDFJan 20, 2024版本更新 1
