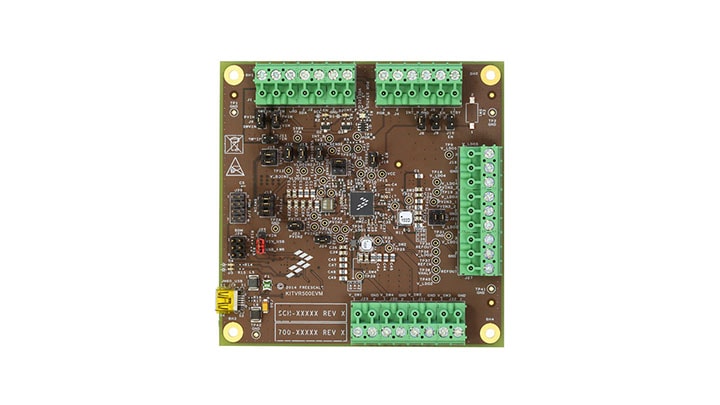

KITVR500EVM
正常供应 -
Evaluation kit - MC33VR500,Multi-Output DC/DC Regulator.
- KITVR500EVM硬件
- 快速参考指南
评估板——LS1处理器DC/DC稳压器
KITVR500EVM评估板支持34VR500V1多输出DC/DC稳压器，提供集成的控制接口，支持对TBB（买前试用）存储器进行编程。
- 实现高效率，降低功耗，延长电池使用时间
- 提供灵活的电源外设
- 减少外部组件
- 支持动态电压调节，提高系统效率
- 提高轻载效率，延长电池待机时间
- 在制造过程中保证卓越的散热性能并改善焊点检查
产品详情
支持的器件
电源管理
PMIC
- MC34VR500: 多输出DC/DC稳压器
特性
测试点
- 大量的测试点可让您轻松访问和监测所有电源节点与信号节点
连接
- 用于连接未来评估/调试工具的板载连接器
- 使用标准Mini-USB连接器来与PC通信
电源管理
- 输入电压工作范围为3.1到4.5V
- 支持通过可拆卸式接线端子访问输出电压
通用规格
- 1个DDR存储器终端参考电压
- 支持通过各种跳线接头和电阻灵活配置硬件
- 集成的USB到I²C编程接口，可实现全面控制/配置
- 通过I²C寄存器映射提供板载PMIC控制
- GUI软件供用户配置稳压器电压和启动顺序
尺寸
- 外形紧凑（4x4平方英寸）
支持
- 4层板布局支持标准设计规则
组件
- 开/关按钮支持
- 4个降压转换器
- 5个通用LDO稳压器
- 借助LED指示灯轻松监测PMIC状态
购买选项
设计资源
软件
快速参考恩智浦 软件类型.
4 软件文件
-
HMI设计软件
Graphical User Interface (GUI) - MC34VR500 evaluation boards and development tools
-
应用示范软件
VR500 evaluation kit s19
-
BSP及设备驱动
Graphical User Interface (GUI) - MC34VR5100 evaluation boards and development tools
-
代码片段
Defines and initializes the VR500 USB descriptor
