KITPF4210EPEVB
正常供应 -
Evaluation Board for PF4210, Power Management IC for i.MX 8M.
- KITPF4210EPEVB套件内含物包括：
- 组装和测试好的KITPF4210EPEVB板，放在防静电袋中。
- 快速入门指南
- 保修卡
PF4210的评估板, i.MX 8M的电源管理IC

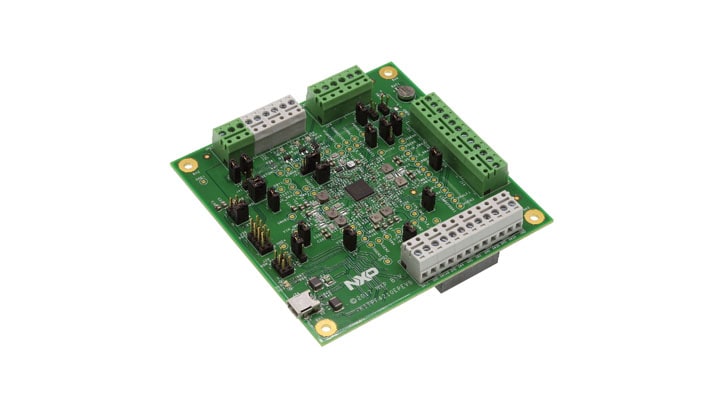

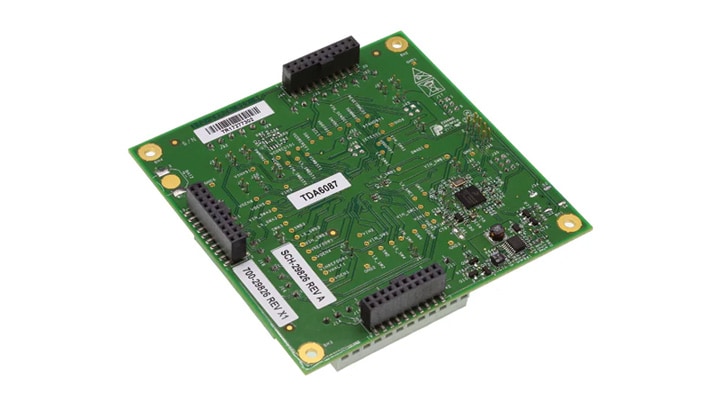

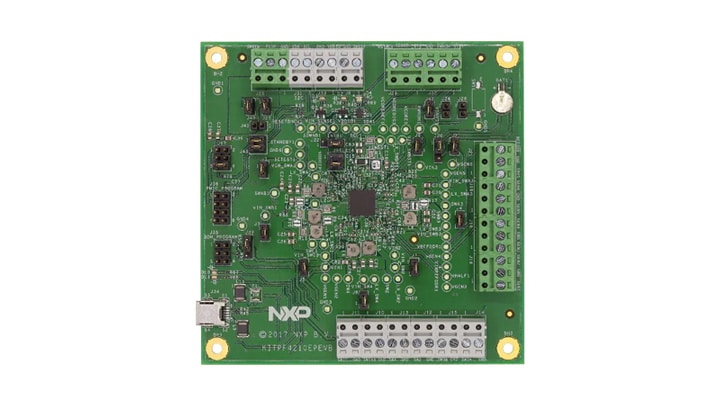

KITPF4210EPEVB是一个易于使用的评估板，适用于PF4210电源管理IC，针对i.MX 8M进行了优化。它依靠3.1V至4.5V的单一电源工作，并借助一个集成的USB-I2C通信桥通过USB控制。
应用输入电压源后，KITPF4210EPEVB根据PF4210数据手册中描述的默认上电顺序启动电源。
产品详情
支持的器件
电源管理
PMIC
- PF4210: 适用于i.MX 8M的14通道电源管理IC
特性
连接
- 用于连接未来评估/调试工具的板载连接器
电源管理
- 输入电压工作范围为3.1V至4.5V
- 支持通过可拆卸式接线端子访问输出电压
- 4至6个独立降压转换器
- 1个5.0V升压稳压器
- 6个通用LDO稳压器
- 1个DDR存储器终端参考电压
- 1个VSRTC电源
尺寸
- 外形紧凑（4x4平方英寸）
接口
- 集成的USB到I2C编程接口，可实现全面控制/配置
- 通过I2C寄存器映射提供板载PMIC控制
- 通过J36引脚编程的全功能编程器，用于外部器件控制/编程
通用规格
- 开/关按钮支持
- 支持通过各种跳线接头和电阻灵活配置硬件
- “买前试用”(TBB)模式的纽扣电池支持
购买选项
文档
快速参考恩智浦 文档类别.
设计资源
设计文件
快速参考恩智浦
设计文件类型.
2 设计文件
-
印刷电路板与电路图
KITPF4210EPEVB Printed Circuit Boards
-
印刷电路板与电路图
SPF-29826 Schematics
软件
快速参考恩智浦 软件类型.
1 软件文件
-
HMI设计软件
KITPFGUI: GUI for the PF family development tools.
