QorIQ® LS1012A开发板

LS1012A-RDB 正常供应

滚动图片以放大

QorIQ® LS1012A处理器具有企业级的性能和安全功能，非适合通常与微控制器相关的封装尺寸的消费和网络应用。LS1012A将64位Arm®v8处理器与网络数据包加速和QorIQ可信架构安全功能完美结合，以9.6mm x 9.6mm封装的1W典型功率提供线速网络性能。

QorIQ LS1012A参考设计板(LS1012A-RDB)是用于评估LS1012A应用解决方案的一款紧凑型工具。LS1012A-RDB提供Arduino® Shield扩展接头，用于恩智浦NFC读卡器模块等其他模块的快速原型设计。

LS1012A-RDB外形规格尺寸为紧凑式5.59 in x 5.59 in，可安装在机壳中。电路板配备SDIO Wi-Fi®模块，可简化Wi-Fi连接解决方案的评估和开发。

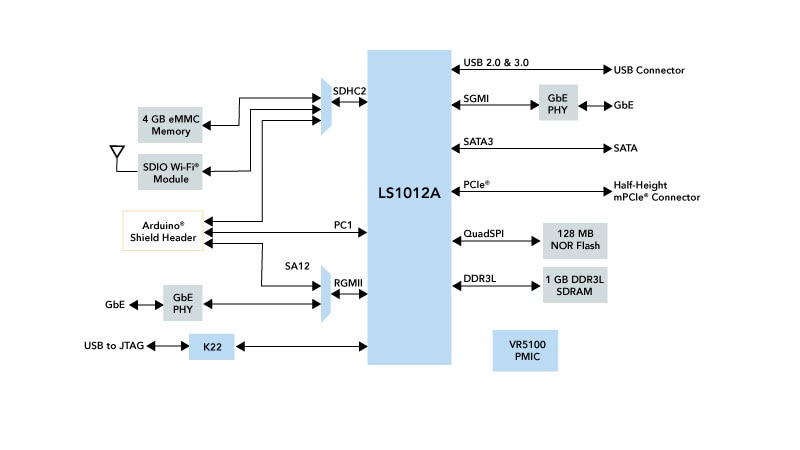

框图

*

LS1012A Reference Design Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

Layerscape处理器

  • LS1012A: Layerscape® 1012A低功耗通信处理器

电源管理

PMIC

  • VR5100: 面向低功耗LS1通信处理器的多路输出DC-DC稳压器

特征

处理器

  • 单个1000 MHz Arm® Cortex®-A53内核
  • 32 KB-I和32 KB-D L1缓存
  • 256 KB ECC保护的L2缓存
  • 超过2000的Coremarks性能

存储器

  • 64 MB NOR闪存
  • 1 GB DDR3L DRAM
  • 512 MB eMMC闪存

以太网

  • 2个GbE

外部接头

  • 1个mPCIe
  • 1个SATA
  • USB 3.0，USB Micro B
  • USB 2.0调试端口，USB Mini
  • SD卡插槽
  • 10引脚JTAG
  • 外部电池接头

其他特性

  • Arduino® Shield扩展接头

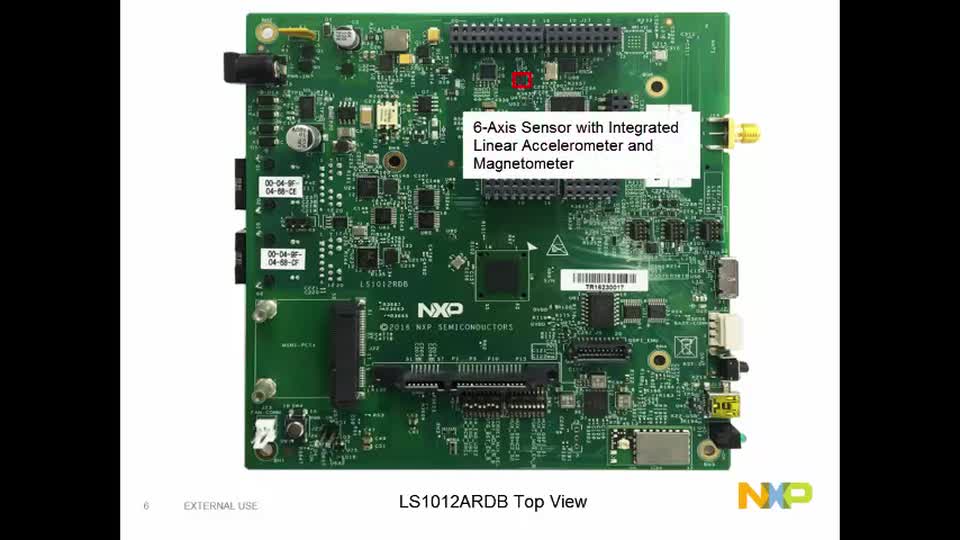

  • 陀螺仪传感器
  • 加速度传感器 + 磁力计传感器

购买选项

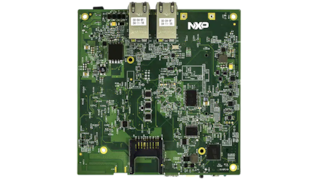

LS1012ARDB-PC-Image

点击展开

  • LS1012ARDB-PC
    正常供应

  • Layerscape LS1012A Reference Design Board.

  • CNY 5,462.22
  • 数量为 1
从分销商处购买
