面向汽车应用的双通道PMIC——两个高效LVBUCK，可达到ASIL B安全等级

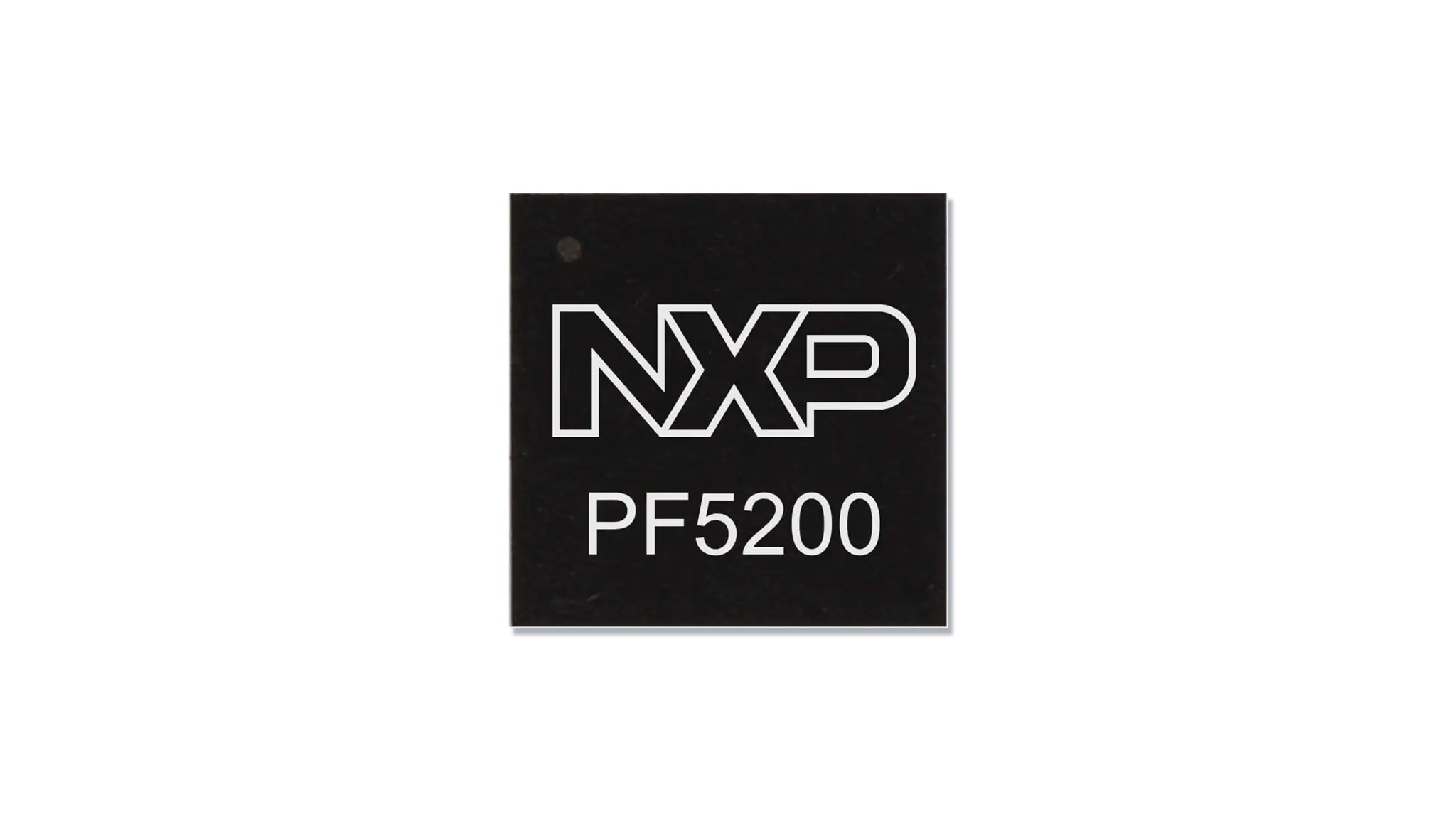

PF5200是一款多通道PMIC器件，适用于高性能汽车应用。PF5200高度可配置，适合作为配套设备，满足各种系统级电源需求。
内置电压监测电路确保符合ISO26262标准，功能安全最高达到ASIL B级。PF5200也可作为标准的非安全器件，适用于不需要符合ISO26262标准的应用。
PF5200适用于应用的大电流核心电源，包括娱乐中控、ADAS、视觉和雷达，可以与恩智浦PF502x等PMIC或FS85系列等SBC结合使用。
该器件适用于基于S32处理器的应用和DDR存储器电源。
产品详情
特性
系统特性
- 两个高效的降压转换器
- 32引脚5x5 FC-QFN封装

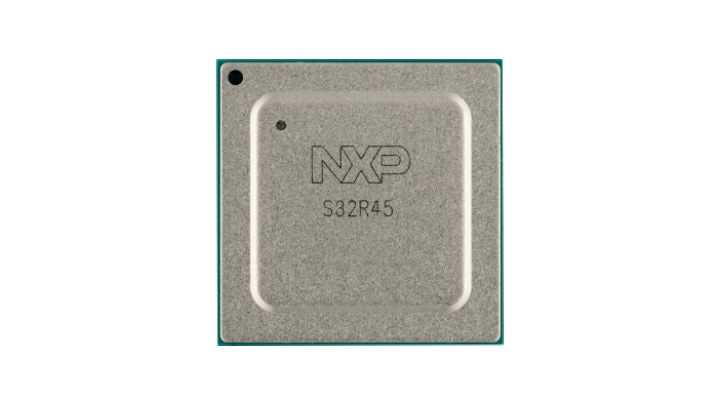

- 支持DDR4、以太网PHY和S32R45 MCU
- 输出电流：8A
- OTP(一次性编程)存储器，可用于灵活的器件配置
- 高速I²C接口和输入控制(3.4MHz)
- PGOOD监测电路
- 外部时钟同步
- 扩频频谱
监测电路，以达到ASIL B安全等级
- 符合ASIL B安全等级的独立电路
- 带可编程故障保护的电压监测
- 先进的热监测和保护
- 可编程内置看门狗定时器
- I²C CRC和写保护机制
- 模拟内置自检(ABIST)
可编程
- 电源、排序和特定功能可由一次性可编程(OTP)存储器进行编程
- 在开发阶段，可以使用评估板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。请联系恩智浦销售渠道(恩智浦或代理商)
- 可以使用GUI工具创建定制OTP
对比表
标准配置
| 部件编号 | 说明 | OTP ID | 安全等级 | 封装 |
|---|---|---|---|---|
| MPF5200AMBA1 | LX2160A | BA1报告、编程和配置文件 | ASIL B | HWQFN32 |
| MPF5200AMBA2 | LX2160A | BA2报告、编程和配置文件 | ASIL B | HWQFN32 |
| MPF5200AMBA3 | LX2160A | BA3报告、编程和配置文件 | ASIL B | HWQFN32 |
| MPF5200AMBA4 | S32R45 | BA4报告、编程和配置文件 | ASIL B | HWQFN32 |
| MPF5200AMMG2 | LA1224 | MG2报告、编程和配置文件 | QM | HWQFN32 |
| MPF5200AMMG3 | LA1224 | MG3报告、编程和配置文件 | QM | HWQFN32 |
购买/参数
6 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 描述 | 支持的MCU | 输入电压[最小到最大]（V） | 输出电流（A） | Number of Buck Regulators | Number of LDO | Number of Boost Regulators | 通道数 | IQ (μA) | 电池充电器 | 封装类型 | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 预算报价（不含税） | 状态 | 器件功能 | 接口和输入控制 | Junction Temperature (Min to Max) (℃) | 开发工具 | 其他特性 - 电源管理 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

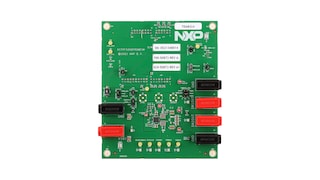

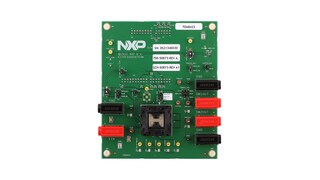

Power Management IC, pre-prog, 2 step-down DC/DC, ASIL-B Safety Level | — | 2.7 to 5.5 | 8 | 2 | 0 | 0 | 2 | 40 | No battery charger | HWQFN32 | -40 to 125 | up to ASIL B | 1K @ CNY24.34 | 正常供应 | PMICs for VDD core supply, configurable PMICs | I2C | -40 to 150 | KITPF5200FRDMEVM, KITPF5200SKTEVM | Dual phase, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
Power Management IC, pre-prog, 3 step-down DC/DC, 1 LDO, ASIL-B Safety Level | Ethernet PHY | 2.7 to 5.5 | 8 | 2 | 0 | 0 | 2 | 40 | No battery charger | HWQFN32 | -40 to 125 | up to ASIL B | 1K @ CNY24.34 | 正常供应 | PMICs for VDD core supply, configurable PMICs | I2C | -40 to 150 | KITPF5200FRDMEVM, KITPF5200SKTEVM | Dual phase, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
Power Management IC, pre-prog, 3 step-down DC/DC, 1 LDO, QM Safety Level | DDR4 | 2.7 to 5.5 | 8 | 2 | 0 | 0 | 2 | 40 | No battery charger | HWQFN32 | -40 to 125 | up to ASIL B | 1K @ CNY24.34 | 正常供应 | PMICs for VDD core supply, configurable PMICs | I2C | -40 to 150 | KITPF5200FRDMEVM, KITPF5200SKTEVM | Dual phase, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
Power Management IC, pre-prog, 3 step-down DC/DC, 1 LDO, QM Safety Level | DDR4 | 2.7 to 5.5 | 8 | 2 | 0 | 0 | 2 | 40 | No battery charger | HWQFN32 | -40 to 125 | up to ASIL B | 1K @ CNY24.34 | 正常供应 | PMICs for VDD core supply, configurable PMICs | I2C | -40 to 150 | KITPF5200FRDMEVM, KITPF5200SKTEVM | Dual phase, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
Power Management IC, pre-prog, 3 step-down DC/DC, 1 LDO, QM Safety Level | S32R45 | 2.7 to 5.5 | 8 | 2 | 0 | 0 | 2 | 40 | No battery charger | HWQFN32 | -40 to 125 | up to ASIL B | 1K @ CNY24.34 | 正常供应 | PMICs for VDD core supply, configurable PMICs | I2C | -40 to 150 | KITPF5200FRDMEVM, KITPF5200SKTEVM | Dual phase, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
Power Management IC, pre-prog, 3 step-down DC/DC, 1 LDO, QM Safety Level | — | 2.7 to 5.5 | 8 | 2 | — | — | 2 | 40 | No battery charger | HWQFN32 | -40 to 125 | QM | 1K @ CNY22.11 | 正常供应 | PMICs for VDD core supply, configurable PMICs, high end Industrial applications | I2C | -40 to 150 | KITPF5200FRDMEVM, KITPF5200SKTEVM | Dual phase, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring |
