具备待机模式的高速CAN收发器——Mantis系列
如需提高TJA1042、TJA1044、TJA1049的信息安全，请使用安全型CAN TJA1152；如需提高这些设备的数据传输速率，请使用CAN SIC TJA1462。

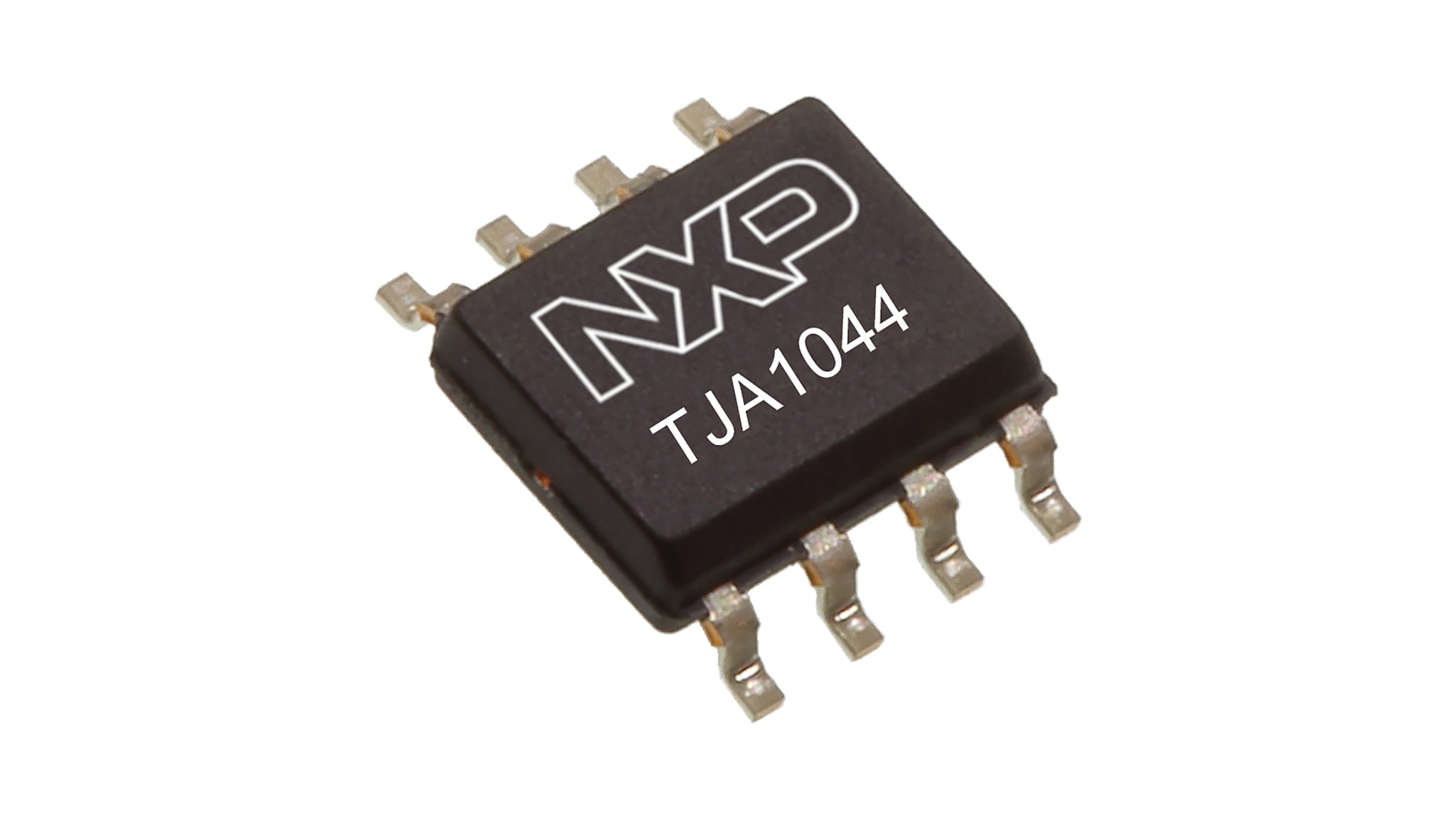

TJA1044是Mantis系列高速CAN收发器的成员。它可在控制器局域网（CAN）协议控制器和物理双线式CAN总线之间提供接口。该收发器专用于汽车业的高速CAN应用，可以为（微控制器中的）CAN协议控制器提供发送和接收差分信号的功能。断开电源时CAN总线具有理想的无源性能
具有总线唤醒功能的极低电流待机模式，即使没有共模电感，也具有优异的电磁兼容性。有VIO引脚的型号可以直接连接到电源电压为3.3V至5V的微控制器
这些特性使TJA1044成为所有类型的高速CAN网络的理想选择，用于需要具备低功耗模式以及通过CAN总线实现唤醒的功能的节点。
TJA1044实现了当前11898-2:2016和SAEJ2284-1至SAEJ2284-5中定义的CAN物理层。TJA1044T的数据传输速率高达1Mbit/s。其他型号还有定义环路延迟对称性的其他时序参数在CAN FD快速相位下，即使数据速率高达5Mbit/s，它也能实现可靠的通信。
产品详情
特性
一般特性
- 完全符合ISO11898-2:2016、SAEJ2284-1至SAEJ2284-5和SAEJ1939-14标准
- 极低电流待机模式，并具有本地和总线唤醒功能
- 经过优化可用于12V汽车系统
- 具备低电磁辐射（EME）和高电磁兼容（EMI）的能力，满足IEC62228-3和SAEJ2962-2等拟定的EMC标准。
- 获得AEC-Q100认证
- 深绿色产品（无卤素且符合有害物质限制(RoHS)规范）
- 有VIO引脚的型号能够直接连接3.3V到5V的微控制器。
- 只要微控制器I/O容限电压为5V，无VIO引脚的型号就可以与3.3V（TJA1044C除外）和5V供电的微控制器连接。
可预测故障停车操作
- 所有供电状态下的功能操作均可预测
- 收发器会在断电（零负载）时脱离总线
- 发送数据（TXD）和总线主导的超时功能
- TXD和STB输入引脚的内部偏置
保护
- 总线引脚具有较高的ESD处理能力（8kV IEC和HBM）
- 在汽车应用环境下总线引脚具有瞬态保护
- 引脚VCC提供欠压检测
- 过热保护
TJA1044GT/TJA1044GTK
- 时序保证数据速率高达5Mbit/s
- 提升了TXD至RXD传播延迟，时间为210ns
产品长期供货计划
- 这些产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。TJA1044B和TJA1044G包含在15年产品长期供货计划中
对比表
| 型号 | 新一代产品推荐 |
|---|---|
| TJA1044GTJ | TJA1044GT/1Z |
| TJA1044T,118 | TJA1044GT/1Z |
| TJA1044T/1Z | TJA1044GT/1Z |
