具有睡眠模式的自供电高速CAN收发器
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
具备5 V LDO和睡眠模式的高速CAN收发器

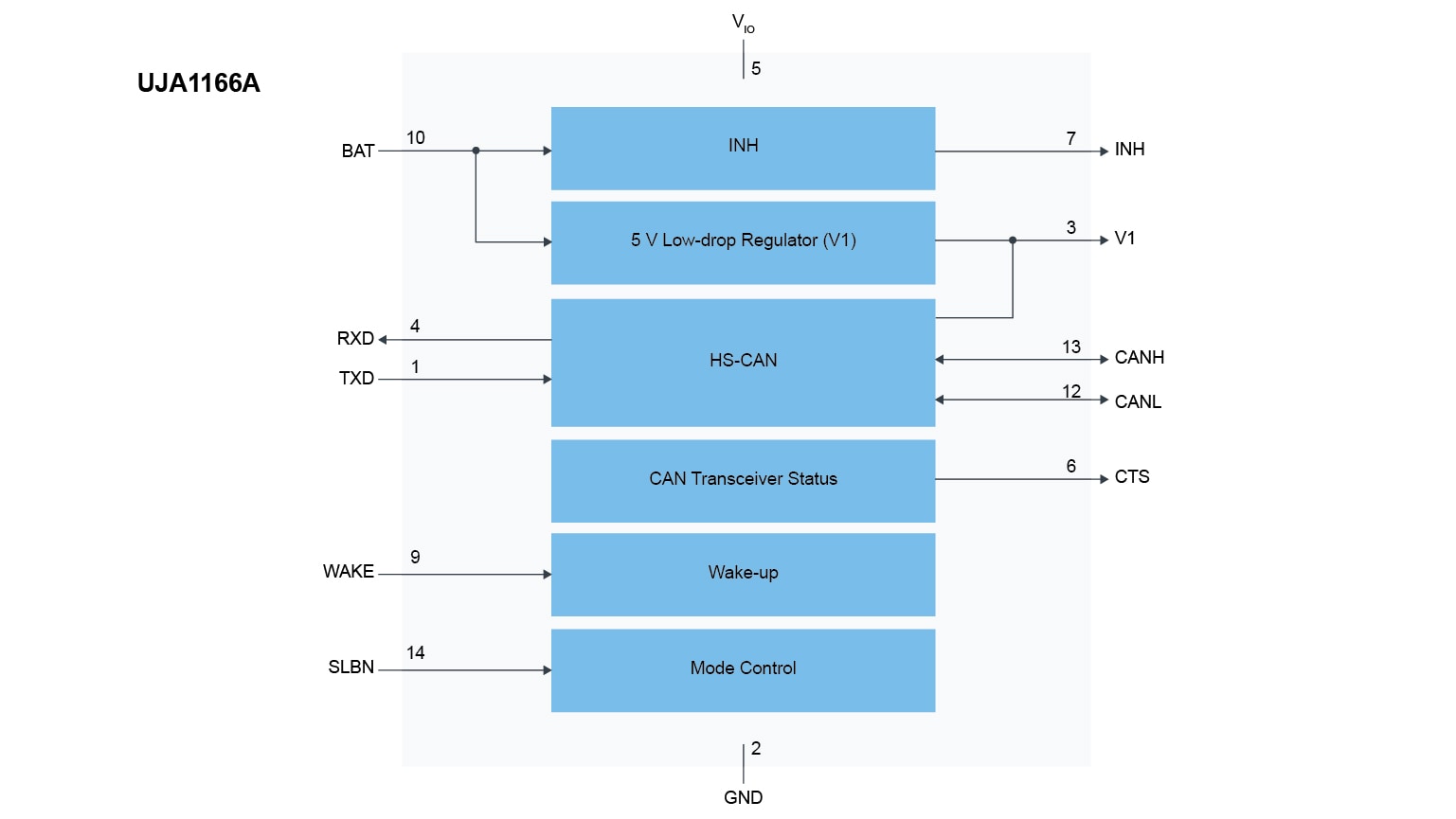

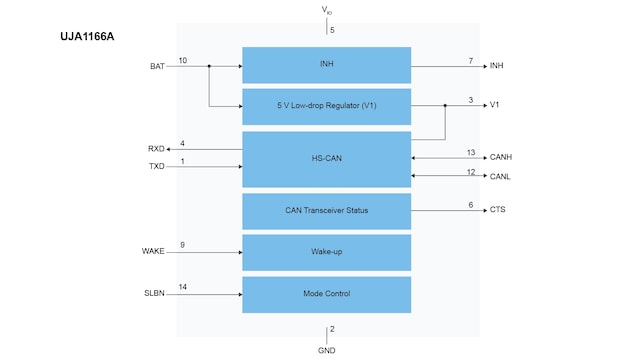

UJA1166ATK包含符合ISO 11898-2:2016和SAE J2284-1到SAE J2284-5标准的HS-CAN收发器，以及集成式5 V低压差线性稳压器。该5 V稳压器提供内部CAN电源，还可以用于为其他分立CAN收发器或其他板载负载供电。UJA1166ATK可在极低电流的睡眠模式下运行，并具有本地和总线唤醒功能。它可以由独立的3.3 V或5 V电源供电的微控制器进行控制。
在CAN FD快速相位下，即使数据速率高达5 Mbit/s，此实施也能实现可靠的通信。
产品详情
对比表
| 特性 | |||||||||||
| 可订购类型 | 待机模式 | 睡眠模式 | VIO | LDO (5 V) | SPI | 看门狗 | INH | 5 V外接电源 | 局部联网 | CAN FD Active | CAN FD Passive |
| UJA1161ATK/0 | X | 内部用作自供电CAN | 5 Mbps | ||||||||
| UJA1162ATK/0 | X | X | X | 内部用作自供电CAN | INH | 5 Mbps | |||||
| UJA1163ATK/0 | X | 100 mA | 5 Mbps | ||||||||
| UJA1164ATK/0 | X | 100 mA | X | X | 5 Mbps | ||||||
| UJA1166ATK/0 | X | X | X | 100 mA | INH | 5 Mbps | |||||
| UJA1167ATK/0 | X | X | 100 mA | X | X | INH | 5 Mbps | ||||
| UJA1167ATK/X/0 | X | X | 70 mA | X | X | 5 V/ 30 mA | 5 Mbps | ||||
| UJA1168ATK/0 | X | X | 100 mA | X | X | INH | X | 5 Mbps | |||
| UJA1168ATK/X/0 | X | X | 70 mA | X | X | 5 V/ 30 mA | X | 5 Mbps | |||
| UJA1168ATK/F/0 | X | X | 100 mA | X | X | INH | X | 5 Mbps | X | ||
| UJA1168ATK/XF/0 | X | X | 70 mA | X | X | 5 V/ 30 mA | X | 5 Mbps | X | ||
