TJA1046VTK：获得VeLIO认证的双通道高速CAN收发器，具有待机模式，适合汽车应用

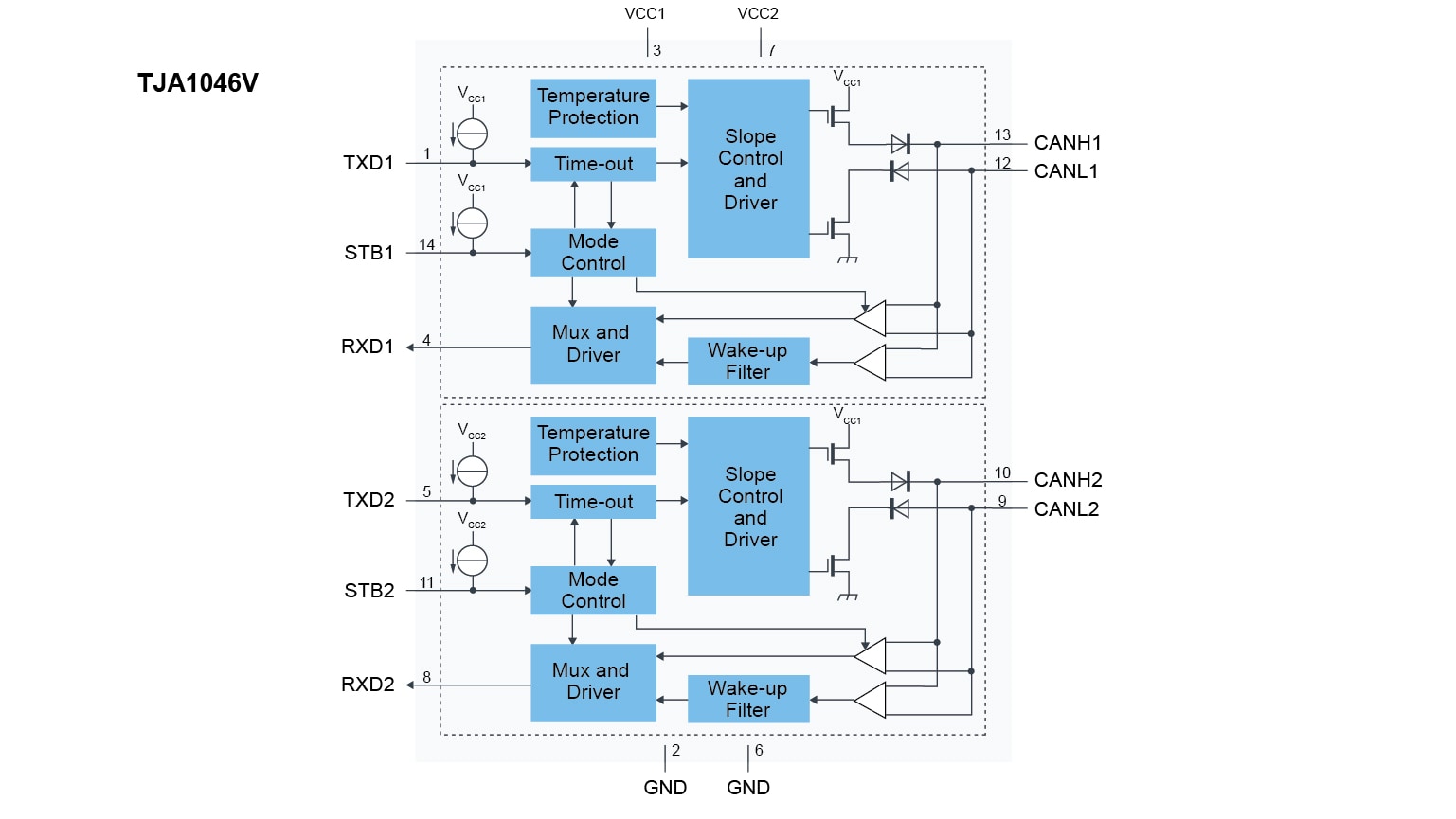

TJA1046V是一款双通道高速CAN收发器，可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供两个接口。它由两个完全独立的TJA1044V收发器组成。
这些收发器专门设计用于汽车行业的高速CAN应用，可以为(微控制器中的)CAN协议控制器提供发送和接收差分信号的功能。
TJA1046V确保可以在数据速率超过5 Mbit/s的情况下(例如CAN FD网络)，仍能提供稳健的通信。TJA1046V提供针对12 V汽车应用优化的功能集和卓越的电磁兼容性(EMC)性能。
HVSON14 Package
产品详情
特征
基本功能
- 断开电源时CAN总线具有理想的无源性能。
- 待机模式的电流消耗极低，具有总线唤醒功能
- 即使没有共模扼流圈，速度高达500 kbit/s时仍具有出色的EMC性能。
- 完全符合ISO 11898-2：2016和SAE J2284-1至SAE J2284-5标准。
- 符合最新的VeLIO9(汽车局域网互操作性和优化)测试要求。
- 时序保证数据速率高达5Mbit/s。
- 经过改进的TXD至RXD传播延迟为210 ns。
- 待机模式的电流消耗极低，具有主机和总线唤醒功能。
- 经过优化可用于12 V的汽车系统。
保护
- 总线针脚具有高ESD处理能力(8 kV IEC和HBM)。
- 在汽车应用环境下总线针脚具有瞬态保护功能。
- VCCx引脚提供欠压检测。
- 具有热保护功能。
汽车认证/标准
- 完全符合ISO 11898-2：2016和SAE J2284-1至SAE J2284-5标准。
- 符合最新的VeLIO9(汽车局域网互操作性和优化)测试要求。
相关产品
购买/参数
1 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | Recommended Orderable Part Number | New Generation Recommendation | MCU I/O Interface (V) | CAN Bus Robustness [Min-Max] (V) | Low Power Modes | 封装类型 | CAN Channels | 产品类别 | 输入电压[最小到最大]（V） | 传输速率（最小）（Kbps） | Voltage on bus pins [Min-Max] (V) | VESD IEC on bus pins (+/- kV) | Tvj [max] (℃) | 保护 | Wake-Up Pin | Min High Input Levels (V) [Vio] | GPIO | Supported standards | SPLIT Pin | Thermal Resistance (Spec) (℃/W) | 目标应用 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | TJA1046VTKZ | TJA1448ATK, TJA1448BTK | 5.0 | -42 to 42 | Standby Mode | HVSON14 | 2 | CAN FD / High-Speed CAN, VeLIO | 4.75 to 5.25 | 40.0 | -42 to 42 | -8 to 8 | 150 | TXD dominant timeout, overtemperature detection, undervoltage detection | N | 2 | 14 | ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 76 | Automotive, Industrial |
