电气隔离的高速CAN收发器

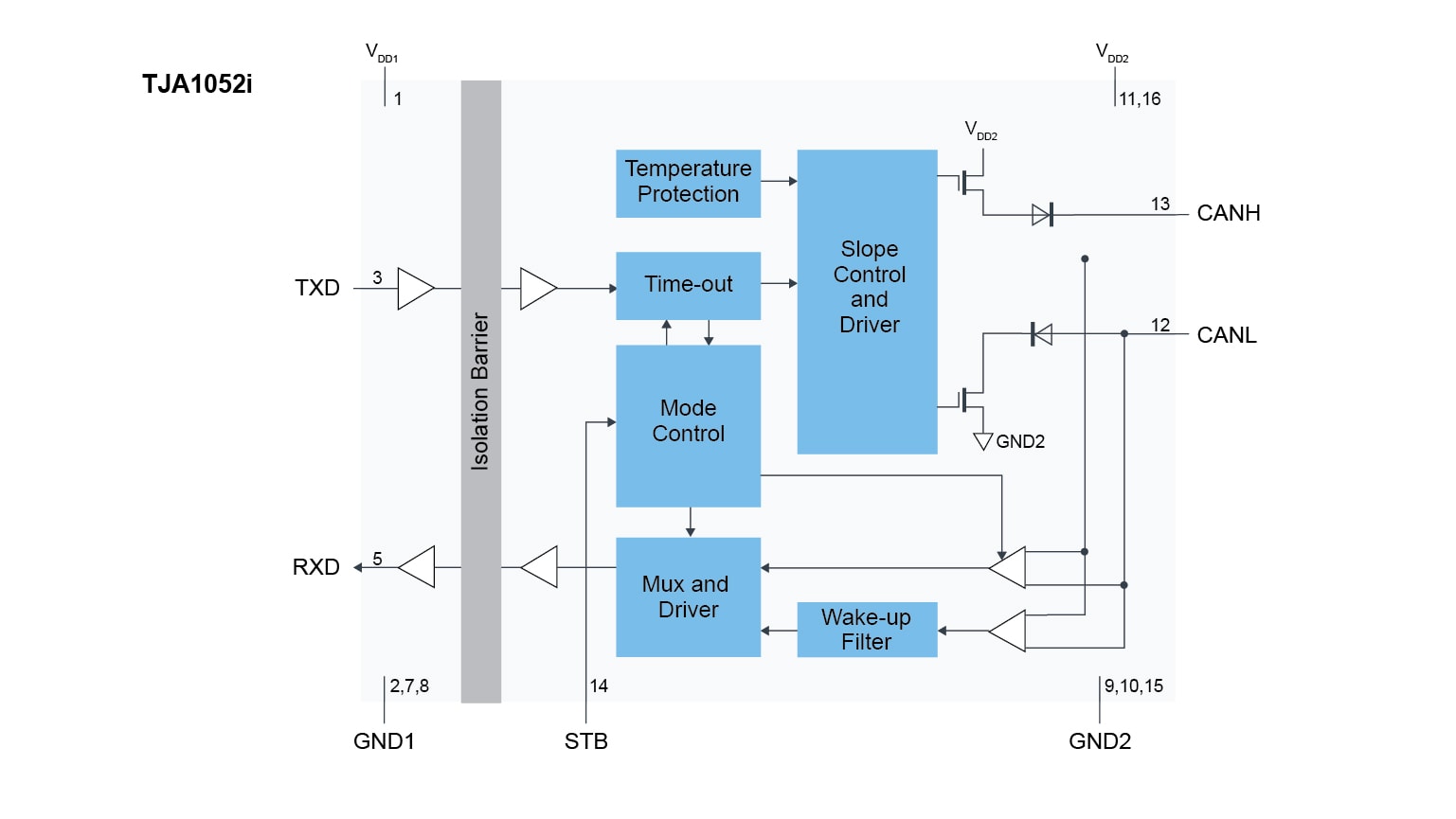

TJA1052i是一款高速CAN收发器，可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供电气隔离接口。TJA1052i专门针对电动汽车(EV)和混合电动汽车(HEV)，此类应用需要在高压和低压部件之间使用电流隔离屏障。
安全：出于安全原因，隔离是必不可少的，例如为了保护人员不会遭受电击或防止高压损坏电子元件。
信号完整性：隔离器使用专有的电容式隔离技术来收发CAN信号。此技术可以在嘈杂的环境中实现更可靠的数据通信，如高压电池管理系统，或EV和HEV的驱动和再生系统。
性能：该收发器专设计用于汽车行业的高速（高达1 Mbit/s）CAN应用，可以为微控制器中的CAN协议控制器提供发送和接收差分信号的功能。由于TJA1052i集成了电气隔离和收发器，因此无需进行独立的隔离。同时还改善了可靠性以及系统性能参数，如循环延迟。
TJA1052i是恩智浦半导体推出的第三代高速CAN收发器，相比第一代和第二代设备有显著提升。它改进了电磁兼容性(EMC)，并提高了静电放电(ESD)性能，而且在断开收发器的电源时，还可以提供CAN总线理想的无源性能。
TJA1052i是所有类型的汽车和工业CAN网络的完美选择，这些应用出于安全因素或为了在嘈杂的环境中增强信号的完整性，必须采用隔离技术。
SOT162-1 Package
产品详情
特征
基本信息
- 单个SO16封装集成了隔离器和收发器，减少了板载空间
-
隔离器和收发器完美协作：
- 应用中采用更少的组件能获得更高的可靠性
- 保证性能（例如最大循环延迟少于220 ns）
- 符合ISO 11898-2标准
- 适用于12 V和24 V系统；与3 V至5 V微控制器兼容
- 总线共模电压(Vcm) = ±25 V
- 低电磁辐射(EME)和高电磁干扰耐受能力(EMI)
电源管理
- 所有电源条件下的功能行为均可预测
- 收发器会在断电（零负载）时脱离总线
保护
- 高达5 kV (RMS)级别隔离
- 提供三种版本（1 kV、2.5 kV和5 kV）
- 电压符合UL 1577（待定）、EC 61010和IEC 60950标准
- 5 kV (RMS)级别隔离电压符合UL 1577、IEC 61010和IEC 60950标准
- 支持ISO6469“电动道路车辆 - 安全规范”。
- 总线引脚具有高ESD处理能力
- 在汽车应用环境下总线引脚具有瞬态保护
- 以发送数据(TXD)为主的超时功能
- 电源引脚提供欠压检测
部件编号包含： TJA1052IT.
