具备待机模式的双高速CAN收发器
- 建议不要在新设计中使用本页介绍的产品。

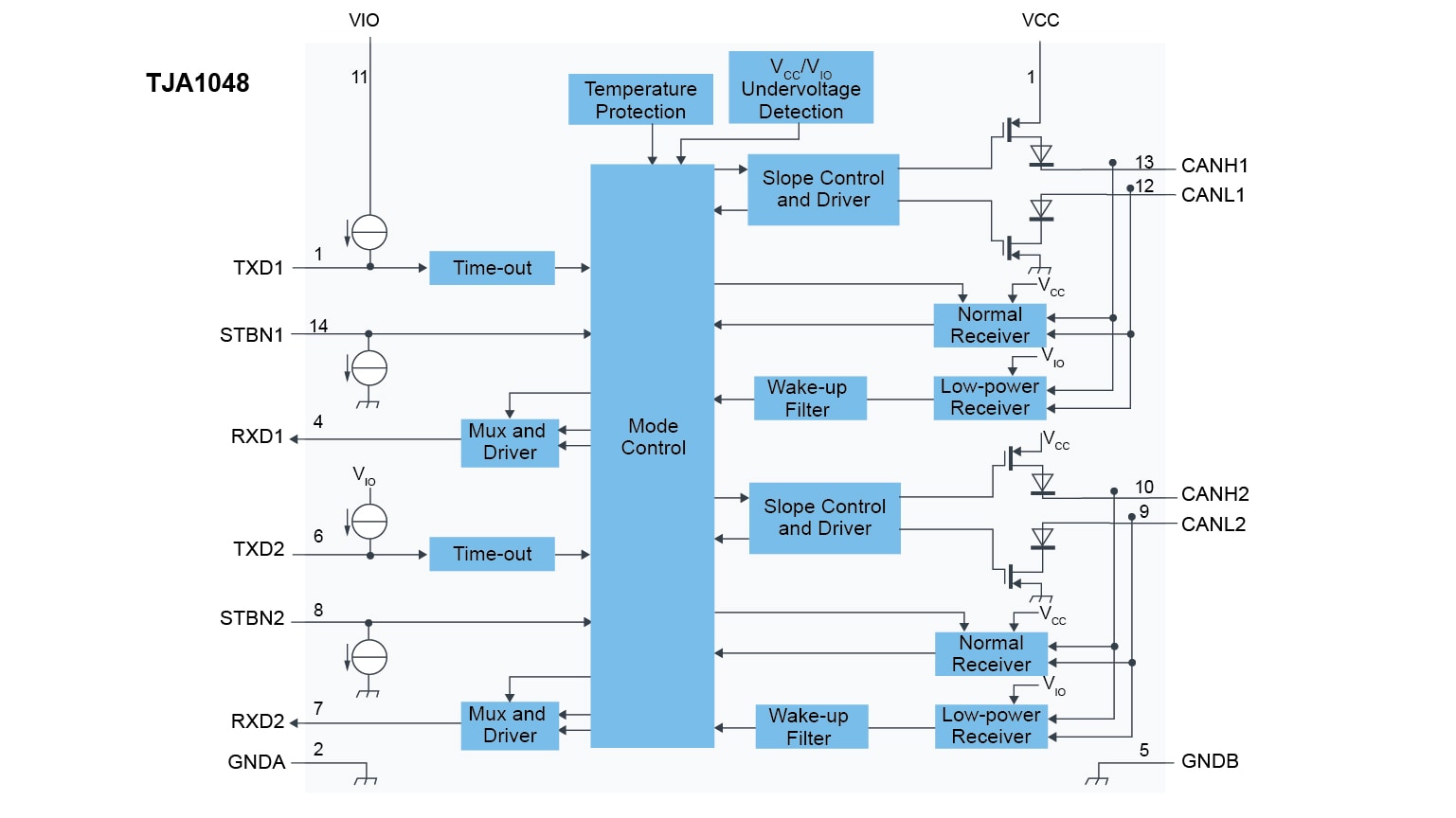

TJA1048是一款双高速CAN收发器，提供控制器区域网络(CAN)协议控制器和物理双线CAN总线之间的接口。该收发器主要用于汽车行业中的高速（最大1 Mbit/s）CAN应用，为（微控制器和）CAN协议控制器提供差分发射和接收能力。
TJA1048属于NXP Semiconductors的第三代高速CAN收发器，相比第一代和第二代器件，如TJA1040，有明显的改进。改进了电磁兼容性(EMC)和静电放电(ESD)性能，并且还具备：
- 电源电压关闭时CAN总线的理想无源性能
- 在两条通道上均有电流消耗极低的待机模式和总线唤醒能力
- TJA1048T可直接连接电源电压为3 V至5 V的微控制器
对于所有类型的要求包含多个具备低功率模式并具有通过CAN总线唤醒能力的节点的HS-CAN网络，尤其是车身控制和网关单元，这些功能使TJA1048成为极佳的选择。
HVSON14 Package
产品详情
特征
般
- 单个封装中单片结合两个TJA1042 HS-CAN收发器
- 完全符合ISO 11898-2和ISO 11898-5
- 适合12 V和24 V系统
- 低电磁辐射(EME)和高电磁抗扰性(EMI)
- VIO输入允许直接连接3 V至5 V微控制器
- 提供SO14和HVSON14封装
- 无铅HVSON14封装(3.0 mm x 4.5 mm)，符合改进型自动光学检测(AOI)能力要求
- 深绿色产品（无卤素且满足有害物质限制(RoHS)要求）
低功耗电源管理
- 待机模式的电流消耗极低，具有主机和总线唤醒能力
- 可预知所有电源条件下的功能行为
- 未通电时收发器会从总线脱开（零负载）
- 唤醒接收器由VIO供电；允许关闭VCC
保护
- 总线引脚具有高ESD处理能力
- 在汽车环境中对总线引脚提供抗瞬态保护
- 发送数据(TXD)显性超时功能
- 引脚VCC和VIO欠压检测
- 热保护
部件编号包含： TJA1048T, TJA1048TK.
