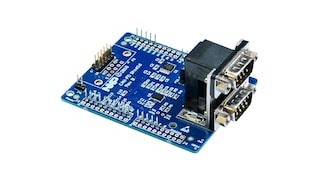

具有待机模式的双高速CAN收发器
TJA1059是一款双高速CAN收发器，可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供接口。此款收发器专门设计汽车和卡车行业用的高速CAN应用。它为(带有)CAN协议控制器的微控制器提供差分传输和接收能力。
TJA1059是恩智浦推出的第三代高速CAN收发器，相比第一代和第二代器件(如TJA1040)，性能显著提升。它改进了电磁兼容性(EMC)，并提高了静电放电(ESD)性能，同时还提供以下特性：
- 断开电源时CAN总线具有理想的无源性能
- 极低电流待机模式，可在二个通道上提供总线唤醒功能
- 可以直接连接到电源电压为3 V至5 V的微控制器
- 遵从全球OEM要求， 支持通用的方法
TJA1059实现了当前ISO11898标准(ISO11898-2:2003和 ISO11898-5:2007)中定义的CAN物理层。包括CAN FD的ISO11898-2更新版本即将发布，规定了定义环路延迟对称性的其他时序参数。在CAN FD快速相位下，即使数据速率高达2 Mbit/s，此实施也能实现可靠的通信。
这些特性使TJA1059成为所有类型的HS-CAN网络的理想选择，这些网络有多个HS-CAN接口，要求具备低功耗模式以及通过CAN总线实现唤醒的功能，特别适用于车身控制和网关单元。
HVSON14 Package
产品详情
功能
基本信息
- 单个封装中单片整合了2个TJA1049 HS-CAN收发器
- 完全符合ISO 11898-2:2003和ISO 11898-5:2007标准
- 在CAN FD快速相位中，时序保证数据速率高达5Mbit/s
- 适用于12 V和24 V系统
- 低电磁辐射(EME)和高电磁干扰耐受能力(EMI)
- 出色的电磁兼容性(EMC)性能，满足2012年5月1.3版本的“汽车应用中的LIN、CAN和FlexRay接口的硬件要求”
- VIO输入允许直接连接到3 V至5 V微控制器
- 无铅HVSON14封装(3.0 mm x 4.5 mm)，具有增强的自动光学检测(AOI)功能
- 深绿色产品(无卤素且符合有害物质限制(RoHS)规范)
- 获得AEC-Q100认证
可预测和故障安全行为
- 所有供电状态下的功能行为均可预测
- 收发器会在断电(零负载)时脱离总线
- 发送数据(TXD)和总线显性超时功能
- 引脚VCC和VIO提供欠压检测
- TXD1/TXD2和STB1/STB2输入针脚的内部偏置
低功耗管理
- 极低电流待机模式，并具有主机和总线唤醒功能
- 唤醒接收器由VIO供电；允许关断VCC
保护
- 总线针脚具有高ESD处理能力
- 在汽车应用环境下总线针脚具有瞬态保护
- 热保护
- 总线针脚的高压稳定性
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。TJA1059包含在15年产品长期供货计划中。
