高速CAN收发器
TJA1051是一款高速CAN收发器，可在控制器区域网络(CAN)协议控制器和物理双线CAN总线之间提供接口。该收发器专门设计用于汽车行业的高速CAN应用，可以为(微控制器中的)CAN协议控制器提供发送和接收差分信号的功能。
TJA1051是恩智浦推出的第三代高速CAN收发器，相比第一代和第二代设备(如TJA1050)，性能显著提升。它改进了电磁兼容性(EMC)，并提高了静电放电(ESD)性能，同时还提供以下特性：
- 电源电压关闭时CAN总线的理想无源性能
- TJA1051T/3和TJA1051TK/3可直接连接电源电压为3 V至5 V的微控制器
HVSON8 Package
产品详情

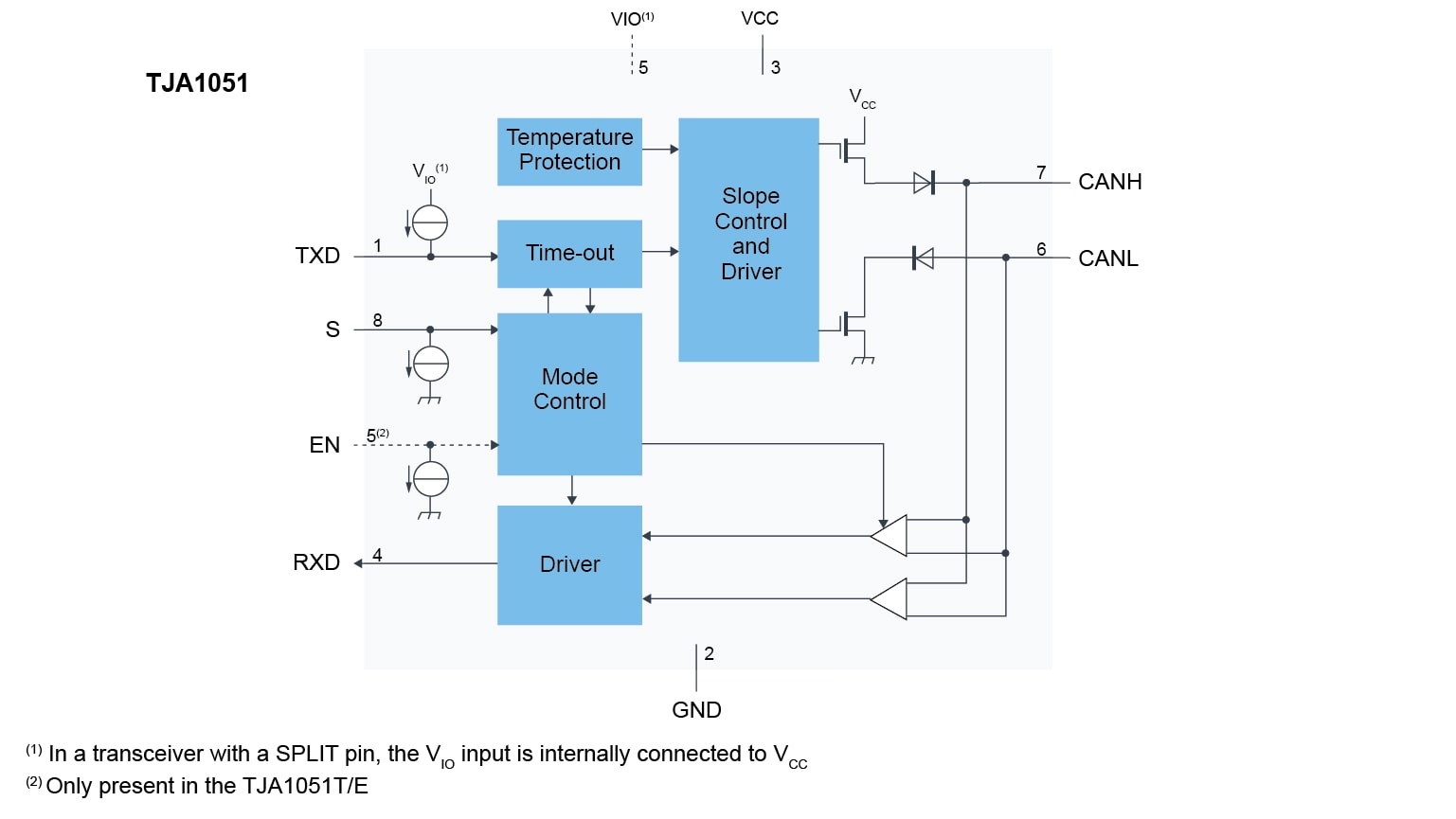

框图
功能
通用特性
- 完全符合11898-2:2003标准
- 在CAN FD快速相位中，时序保证数据速率高达5Mbit/s
- 适用于12 V和24 V系统
- 低电磁辐射(EME)和高电磁抗扰性(EMI)
- TJA1051T/3和TJA1051TK/3上的VIO输入允许直接连接3 V至5 V微控制器（分别提供SO8和极小的HVSON8封装）
- TJA1051T/E上的EN输入允许微控制器将收发器切换至电流消耗极低的关闭模式
- 提供SO8封装和无铅HVSON8封装(3.0 mm × 3.0 mm)，具有改进的自动光学检测(AOI)能力
- 深绿色产品(无卤素且符合有害物质限制(RoHS)规范)
- 经过AEC-Q100认证
低功耗管理
- 所有供电状态下的功能行为均可预测
- 收发器会在断电（零负载）时脱离总线
保护
- 总线引脚具有高静电放电(ESD)处理能力
- 在汽车环境中对总线引脚提供抗瞬态保护
- 发送数据(TXD)显性超时功能
- 引脚VCC和VIO提供欠压检测
- 过热保护功能
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。TJA1051包含在15年产品长期供货计划中
对比表
| 型号 | 新一代产品推荐 |
|---|---|
| TJA1051T,112 | TJA1057GT/1Z |
| TJA1051T,118 | TJA1057GT/1Z |
| TJA1051T/2Z | TJA1057GT/1Z |
| TJA1051T/3,112 | TJA1057GT/3J |
| TJA1051T/3,118 | TJA1057GT/3J |
| TJA1051T/3/1J | TJA1057GT/3J |
| TJA1051T/3/2Z | TJA1057GT/3J |
| TJA1051T/3/CM,118 | TJA1057GT/3J |
| TJA1051T/CM,118 | TJA1057GT/1Z |
| TJA1051T/E,118 | TJA1057GT/1Z |
| TJA1051T/E/1J | TJA1057GT/1Z |
| TJA1051TK,118 | TJA1057GTKZ |
| TJA1051TK/3,118 | TJA1057GTK/3Z |
| TJA1051TK/3/1J | TJA1057GTK/3Z |
| TJA1051TK/E,118 | TJA1057GTKZ |
