S32K39/37/36电气化微控制器评估板

S32K396-BGA-DC1

滚动图片以放大

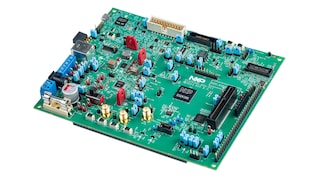

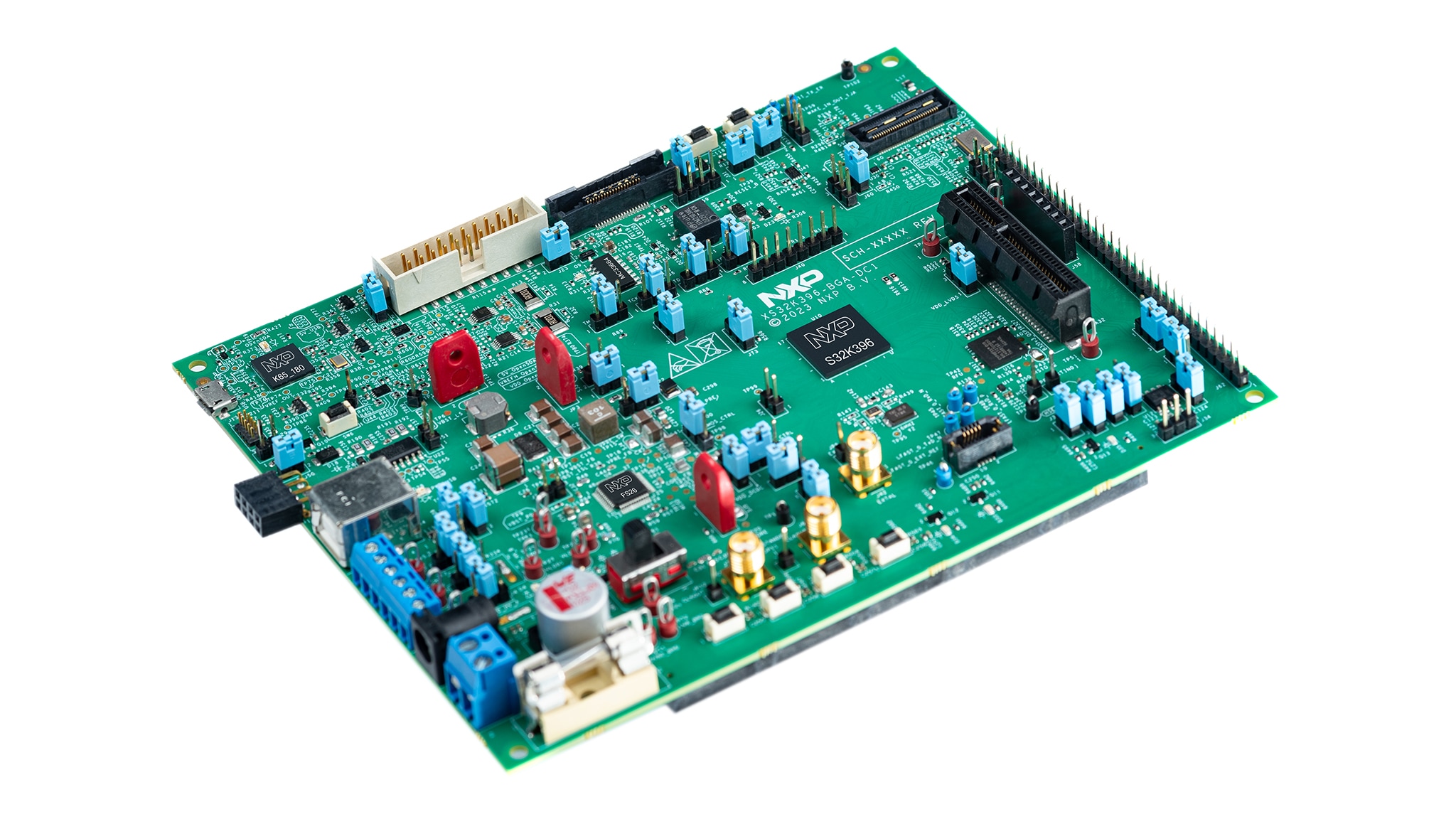

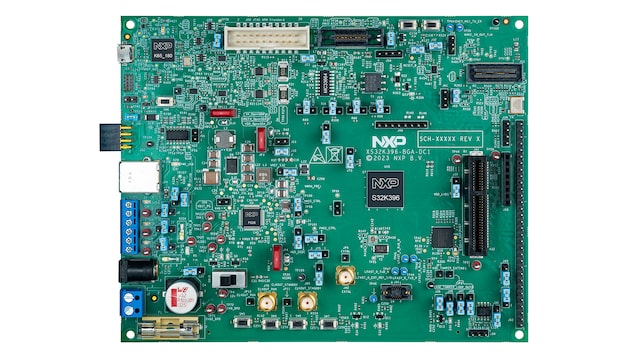

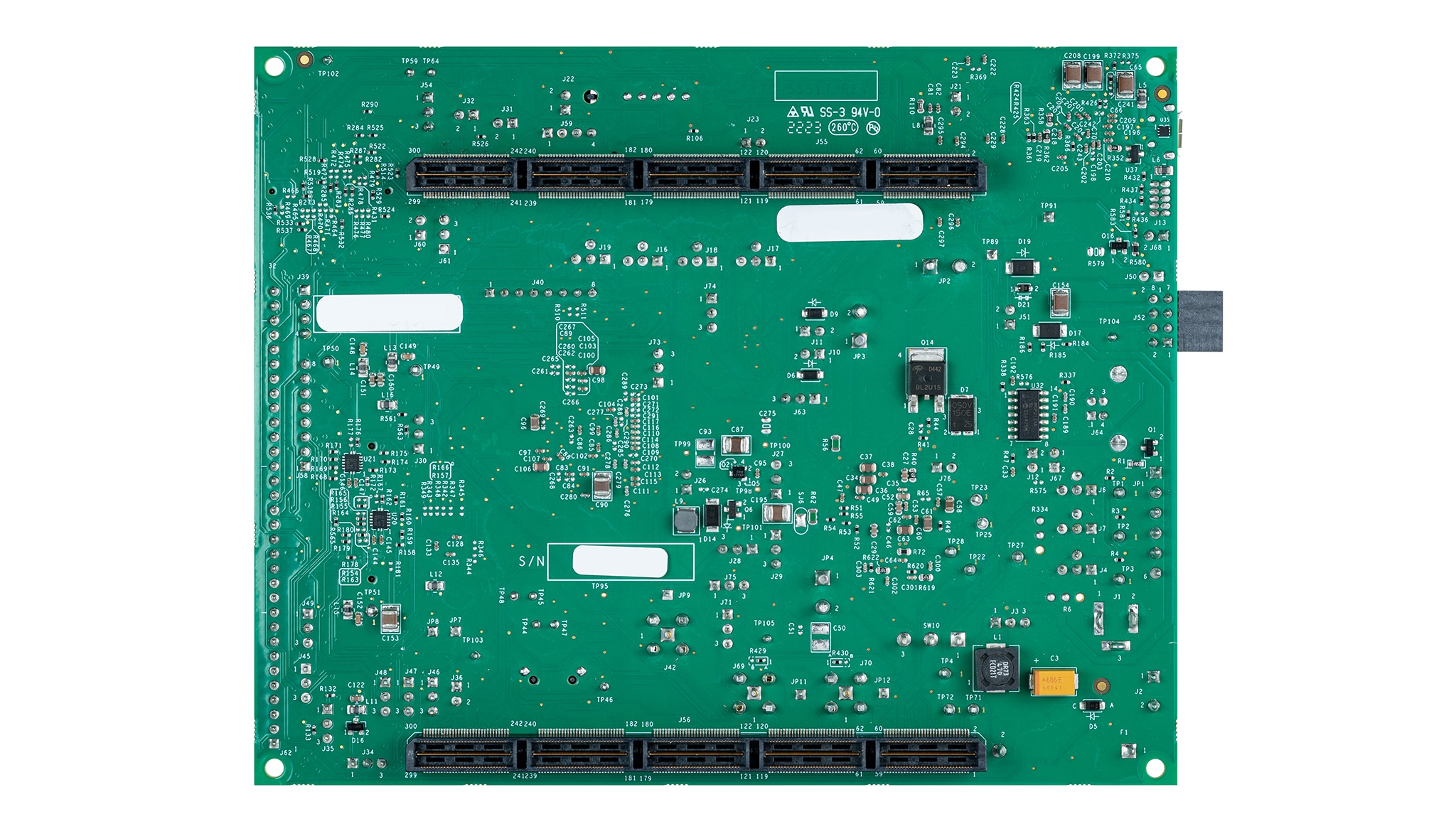

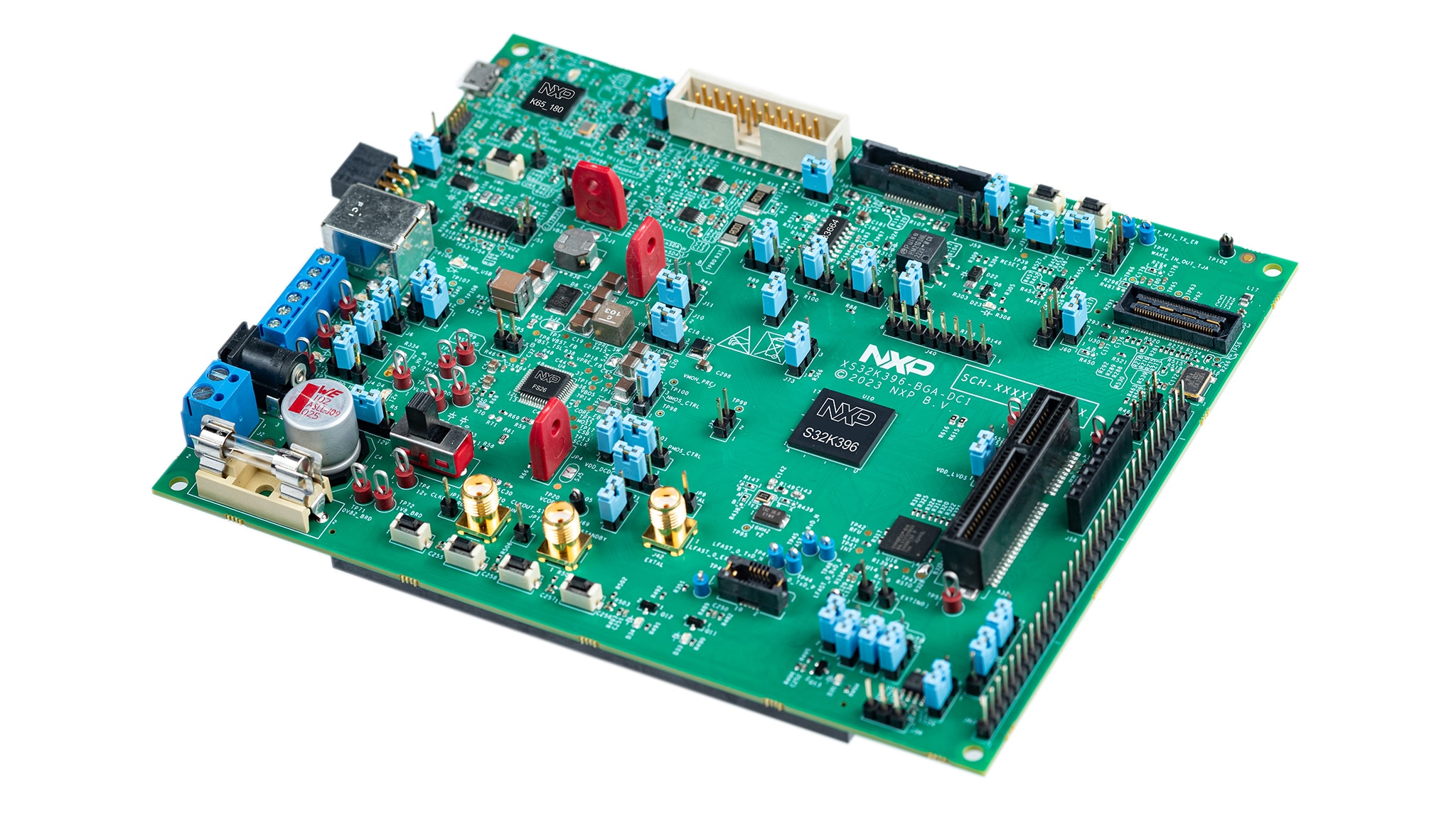

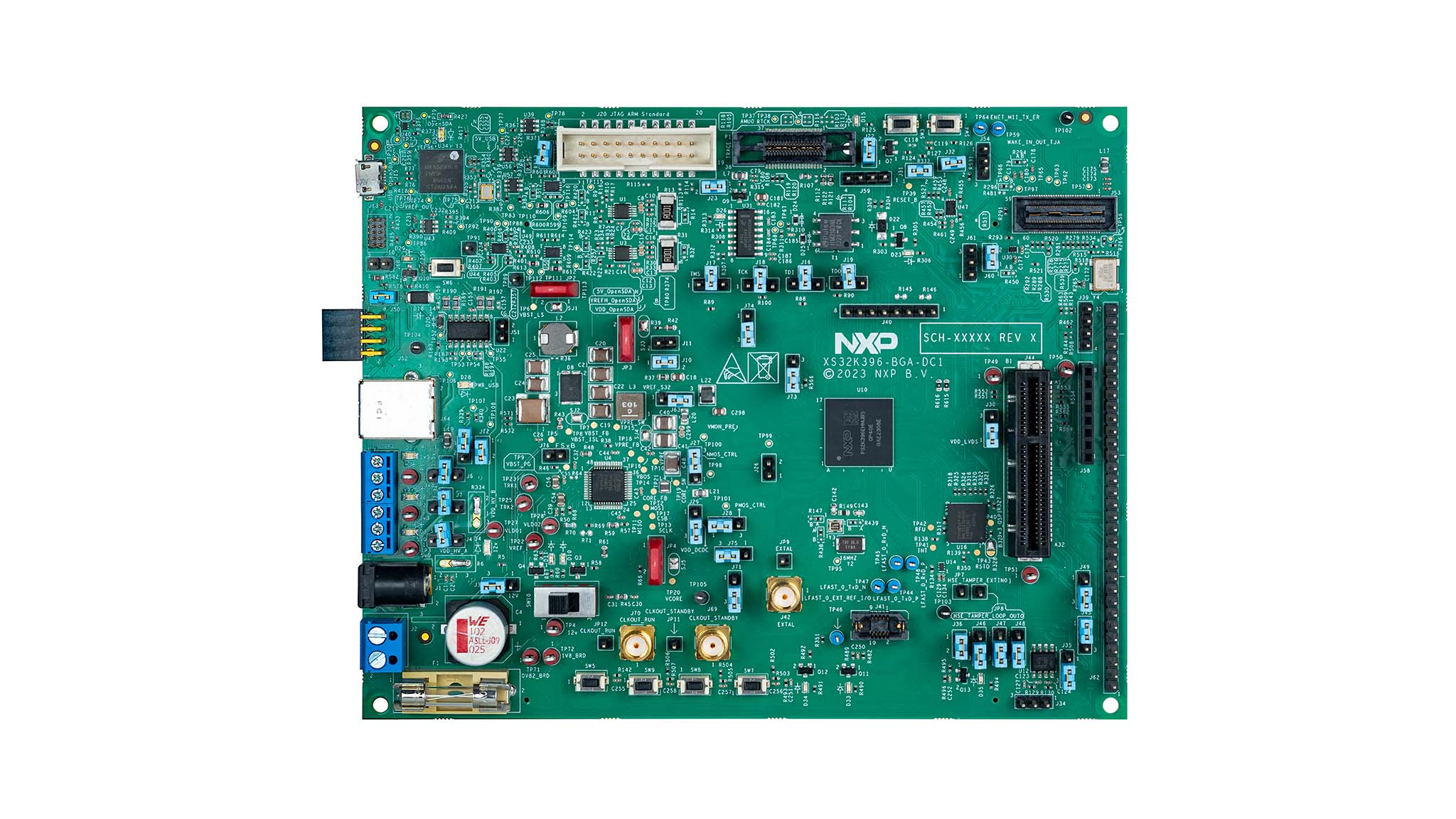

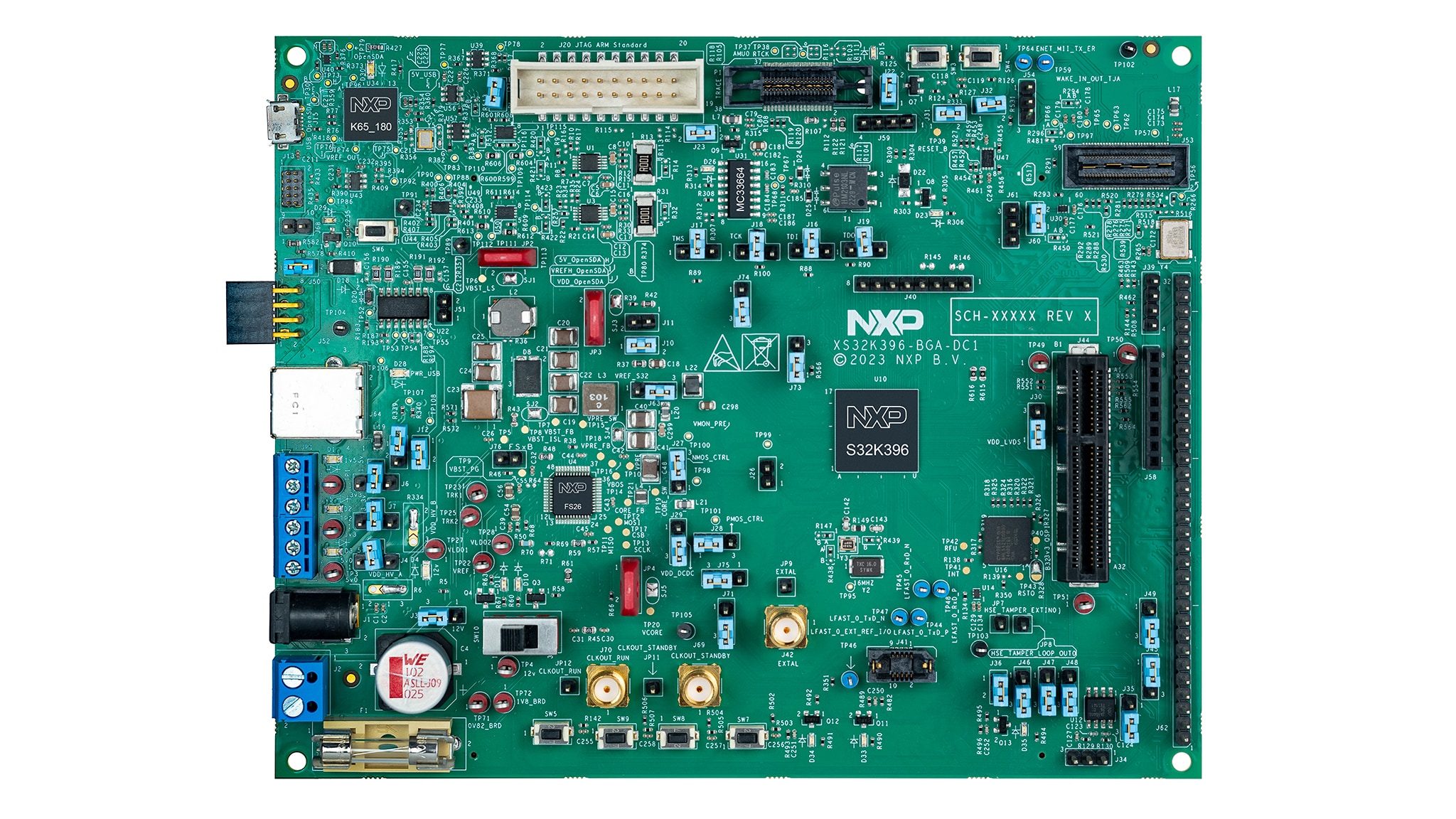

S32K396-BGA-DC1评估板基于采用MAPBGA 289封装的ASIL D S32K396微控制器单元，专为开发电气化应用而优化。它具有板载调试器和强大的通信接口，支持汽车以太网通信，适用于实时控制应用，特别是牵引驱动或扭矩矢量控制等安全关键应用。

该评估板可以通过以下板进行扩展：

框图

S32K396-BGA-DC1评估板的特性

S32K396-BGA-DC1 Evaluation Board features
获取框图PDF

支持的器件

接口

3.3V/5V IO CAN收发器

  • TJA1044: High-Speed CAN Transceiver with Standby Mode - Mantis Family

汽车LIN解决方案

  • TJA1022: 双LIN 2.2/SAE J2602收发器

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

电池通信IC

  • MC33664: 隔离网络高速收发器

处理器和微控制器

S32K汽车通用MCU

  • S32K39-37-36: 面向电气化应用的S32K39/37/36微控制器

K6x以太网

  • K65_180: Kinetis® K65-180 MHz，双高速和全速USB，2MB闪存，防篡改微控制器(MCU)，基于Arm® Cortex®-M4 内核

特性

电机控制支持

  • 三相永磁同步电机（PMSM）或无刷直流电机（BLDC）控制
  • 当使用S32X-MB IO扩展板时，3相PMSM或BLDC电机控制或1个6相电机

接口

  • 1个CAN-FD接口
  • 两个LIN接口
  • 两个USB/UART接口
  • 1个QSPI存储器（64Mb HyperRAM/512Mb FLASH存储器）
  • 1个Zipwire
  • 1个I²C接口
  • 1个电机控制
  • 1个以太网（无PHY）连接器接口
  • MSC
  • FlexIO
  • eMIOS接头
  • 3个用户LED
  • 4个用户按钮
  • 电池管理隔离接口
  • 唤醒按钮
  • 用于连接S32X-MB I/O的扩展连接器

购买选项

S32K396-BGA-DC1-Image

点击展开

  • S32K396-BGA-DC1
    正常供应

  • S32K39/37/36 Electrification Microcontrollers Evaluation Board.

  • 套件包含：

    • S32K396-BGA-DC1评估板
  • $1099.00 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
