具有待机模式的TJA1462 CAN信号质量提升(SIC)收发器是TJA146x收发器系列的一个成员，该系列实现了ISO11898-2:2024中定义的CAN SIC。TJA1462支持ISO11898-2:2024和SAE J2284-(1-5)中定义的CAN物理层，能够与高速传统CAN和CAN FD完全互联互通。

CAN信号质量提升大大减少了网络上的信号振铃，从而能够在更大的拓扑中以5Mbit/s的速度进行可靠的CAN FD通信。此外，TJA1462具有更严格的位时序对称性能，可实现高达8Mbit/s的CAN FD通信。

TJA1462向后兼容，可直接取代传统CAN和CAN FD收发器(如恩智浦TJA1042和TJA1044GT)。

数据手册

产品详情

框图

TJA1462

获取框图PDF

特性

一般特性

符合ISO11898-2:2024、SAE J2284-1至SAE J2284-5和SAE J1939-14标准
高达8Mbit/s的CAN FD通信
VIO输入允许直接连接3.3V至5V微控制器(TJA1462A)
低电磁辐射(EME)和高电磁抗扰性(EMI)
符合AEC-Q100 1级标准

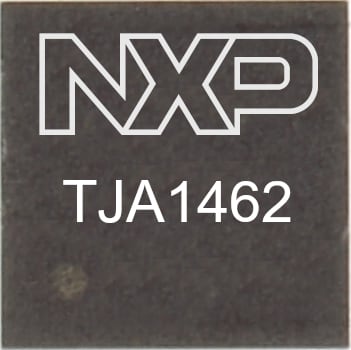

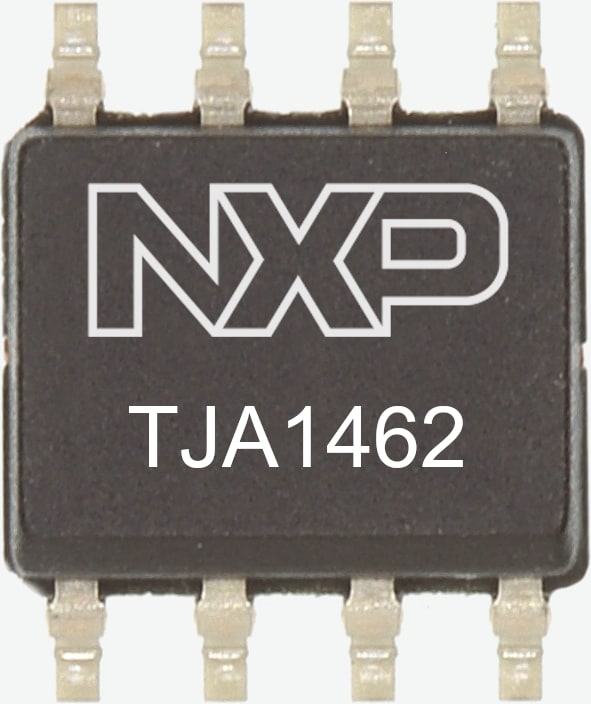

提供SO8封装和无引脚HVSON8封装

信号质量提升

实现CiA601-4定义的CAN信号质量提升功能，可大幅降低网络中的信号振铃效应
更严格的位时序对称性能，从而有更多的时间来减少信号振铃

可预测故障安全操作

电源引脚提供欠压检测，具有规定的处理方式
从欠压检测阈值到最大电压限值，可保证全部功能正常运行
低于欠压检测阈值的定义行为
当电池电压降至关闭模式阈值以下时，收发器与总线断开(高欧姆)
TXD和模式选择输入引脚的内部偏置，可实现定义的故障安全操作

产品计划

产品长期供货计划

参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。

了解详情

购买/参数

部件展开描述	状态	MCU I/O Interface (V)	Low Power Modes	封装类型	CAN Channels	产品类别	输入电压[最小到最大]（V）	传输速率（最大）（Kbps）	Voltage on bus pins [Min-Max] (V)	VESD IEC on bus pins (+/- kV)	Junction Temperature (Max) (℃)	保护	Number of pins	Supported standards	SPLIT Pin	Thermal Resistance (Spec) (℃/W)	Product Application
TJA1462AT 数据手册	正常供应	3.3, 5.0	Standby Mode	SO8	1	CAN FD, CAN Signal Improvement	4.5 to 5.5	8000.0	-36 to 40	-6 to 6	150	Gap-Free Operation, TXD dominant timeout, overtemperature detection, undervoltage detection	8	CiA 601-4, ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5	N	100	Automotive, Industrial
TJA1462ATK 数据手册	正常供应	3.3, 5.0	Standby Mode	HVSON8	1	CAN FD, CAN Signal Improvement	4.5 to 5.5	8000.0	-36 to 40	-6 to 6	150	Gap-Free Operation, TXD dominant timeout, overtemperature detection, undervoltage detection	8	CiA 601-4, ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5	N	100	Automotive, Industrial
TJA1462BT 数据手册	正常供应	5.0	Standby Mode	SO8	1	CAN FD, CAN Signal Improvement	4.5 to 5.5	8000.0	-36 to 40	-6 to 6	150	Gap-Free Operation, TXD dominant timeout, overtemperature detection, undervoltage detection	8	CiA 601-4, ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5	N	100	Automotive, Industrial
TJA1462BTK 数据手册	正常供应	5.0	Standby Mode	HVSON8	1	CAN FD, CAN Signal Improvement	4.5 to 5.5	8000.0	-36 to 40	-6 to 6	150	Gap-Free Operation, TXD dominant timeout, overtemperature detection, undervoltage detection	8	CiA 601-4, ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5	N	100	Automotive, Industrial
