局部联网的高速CAN收发器
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
局部联网的高速CAN收发器, CAN FD数据传输速率高达5 Mbit/s
TJA1145A是一款高速CAN收发器，可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供接口。该收发器专门设计用于汽车行业的高速CAN和CAN FD应用，可为微控制器中的CAN协议控制器提供具有差异化优势的信号发送和接收能力。
TJA1145A在CAN FD快速相位下，即使数据速率高达5 Mbit/s，也能实现可靠的通信。
TJA1145A在待机模式和睡眠模式下具有超低的功耗，通过使用选择性唤醒功能，支持符合ISO 11898-6标准的CAN局部联网。
产品详情

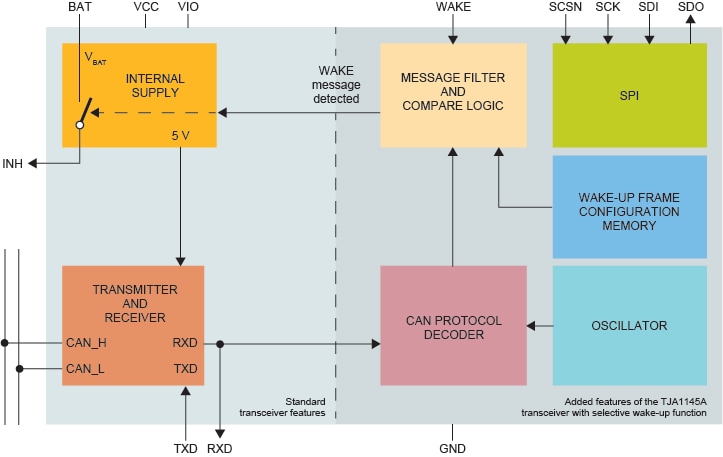

框图
特征
通用特性
- 符合11898-2:2016和SAE J2284-1至SAE J2284-5标准
- 在CAN FD快速相位中，数据速率高达5Mbit/s
- 自动总线偏置
- TJA1145ATK/FD支持对CAN FD数据进行FD无源操作
- 与TJA1145完全兼容，但EMC性能有所提高
专为汽车应用而设计
- CAN总线引脚和BAT及WAKE引脚提供符合IEC TS 62228标准的±6 kV ESD保护
- CAN总线引脚提供±58 V短路保护
- 适用于12 V和24 V系统
- 获得AEC-Q100认证
高级ECU电源管理系统
- 极低电流待机和睡眠模式，具有完全唤醒功能
- 可通过抑制输出让整个节点掉电
- 可通过HS CAN唤醒模式或通过选择性唤醒帧检测实现远程唤醒功能
- 选择性唤醒功能用于高达1 Mbit/s的数据传输速率
- 可通过WAKE引脚实现本地唤醒
- 唤醒源识别
保护和诊断
- 16位、24位或32位SPI，用于配置、控制和诊断
- 具有诊断能力、发送数据(TXD)主导的超时功能
- 过热警告和关断
- VCC、VIO和BAT针脚的欠压检测与恢复
- 冷启动诊断(通过PO和NMS位)
部件编号包含： TJA1145AT, TJA1145ATK.
相关产品
具有待机与休眠模式的高速CAN收发器
Mini High-Speed CAN System Basis Chip for Partial Networking
S32K1汽车通用微控制器
具备5 V LDO和睡眠模式的高速CAN收发器
具有睡眠模式的自供电高速CAN收发器
具备待机模式的微型高速CAN系统基础芯片
具备待机模式和看门狗的微型高速CAN系统基础芯片
Mini High-Speed CAN System Basis Chip with Standby/Sleep Mode and Watchdog
具有待机模式的自供电高速CAN收发器
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 9 硬件
-
完整解决方案使用ETPL的HVBMS参考设计包
-
-
评估板和开发板HVBMS电池管理单元(BMU)
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-

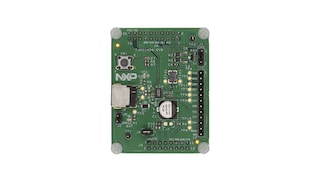

评估板和开发板TJA1145A评估板
-
