具有待机模式的高速CAN收发器
如需提高TJA1042、TJA1044、TJA1049的信息安全，请使用安全CAN TJA1152 ；如需提高这些器件的数据传输速率，请使用CAN SIC TJA1462。
TJA1049是一款高速CAN收发器，可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供接口。该收发器专为汽车行业的高速CAN应用而打造，可以为(微控制器中的)CAN协议控制器提供发送和接收差分信号的功能。
TJA1049是恩智浦推出的第三代高速CAN收发器，相比第一代和第二代器件(如TJA1040)，性能显著提升。它具备更高的电磁兼容性(EMC)和静电放电(ESD)性能，以及下述特性：
- 断开电源时CAN总线具有理想的无源性能
- 极低电流待机模式，并具有总线唤醒功能
- TJA1049T/3和TJA1049TK/3可以直接连接电源电压为3V至5V的微控制器
TJA1049实现了当前ISO11898标准(ISO11898-2:2003、 ISO11898-5:2007以及ISO11898-2:2016即将发布的更新版本)中定义的CAN物理层。包含CAN FD和SAE J2284-4/5的ISO11898-2:2016版本即将发布，规定了定义环路延迟对称性的其他时序参数。在CAN FD快速相位下，即使数据速率高达5Mbit/s，此实施方案也能实现可靠的通信。
这些特性使TJA1049成为所有类型HS-CAN网络的理想选择，适用于需要通过CAN总线唤醒功能的低功耗模式的节点。

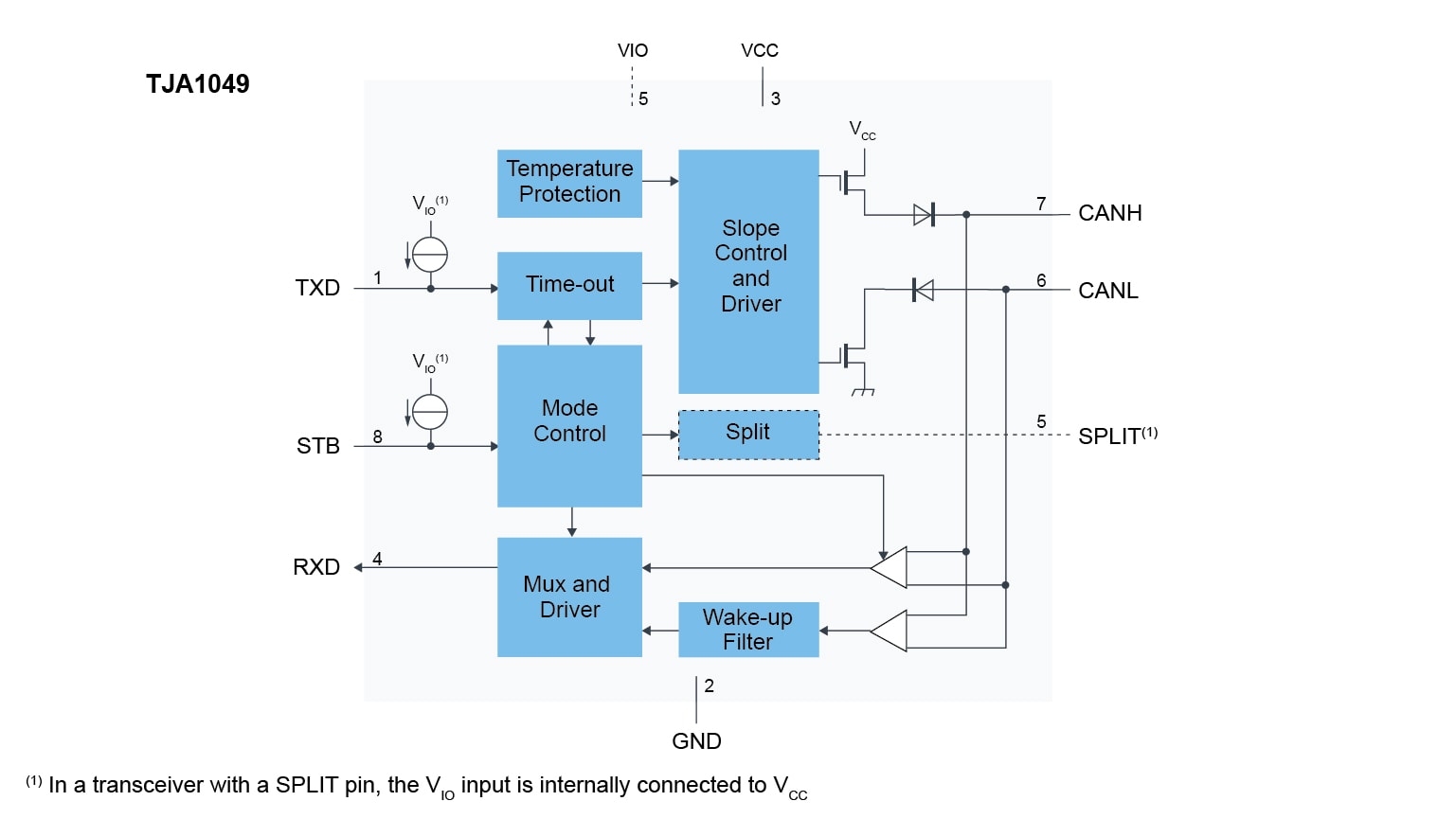

产品详情
特性
一般特性
- 完全符合ISO11898-2:2003和ISO11898-5:2007标准
- 在CAN FD快速相位中，时序保证数据速率高达5Mbit/s
- 适用于12V和24V系统
- 低电磁辐射(EME)和高电磁抗扰性(EMI)
- TJA1049T/3和TJA1049TK/3上的VIO输入允许直接连接3V至5V微控制器
- TJA1049T和TJA1049TK上的SPLIT电压输出用于稳定隐性总线电平
- 这两个型号采用SO8和HVSON8封装
- 无引脚HVSON8封装(3.0mm×3.0mm)，提升了自动光学检测(AOI)能力
- 经过AEC-Q100认证
- “深绿色”产品(无卤素且符合有害物质限制(RoHS)规范)
低功耗管理
- 极低电流待机模式，并具有主机和总线唤醒功能
- 在所有电源条件下，功能行为均可预测
- 收发器会在断电(零负载)时脱离总线
保护
- 总线引脚具备较高的ESD处理能力
- 在汽车应用环境下总线引脚具有瞬态保护
- 发送数据(TXD)主导超时功能
- 待机模式下总线主导超时功能
- 引脚VCC和VIO提供欠压检测
- 过热保护
对比表
| 型号 | 新一代产品推荐 |
|---|---|
| TJA1049T，112 | TJA1044VTZ |
| TJA1049T，118 | TJA1044VTZ |
| TJA1049T/1Z | TJA1044VTZ |
| TJA1049T/3/1Z | TJA1044VT/3Z |
| TJA1049T/3J | TJA1044VT/3Z |
| TJA1049TK/3J | TJA1044VTK/3Z |
| TJA1049TKJ | TJA1049TKJ |
