具有待机模式的高速CAN收发器
如需提高TJA1042、TJA1044、TJA1049的信息安全，请使用安全型CAN TJA1152；如需提高这些设备的数据传输速率，请使用CAN SIC TJA1462。

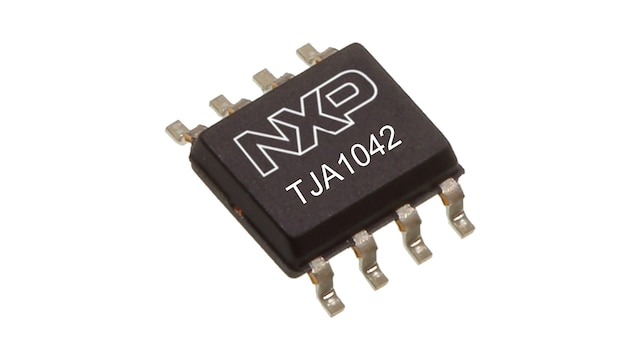

TJA1042是一款高速CAN收发器，可在控制器局域网（CAN）协议控制器和物理双线式CAN总线之间提供接口。该收发器专用于汽车业的高速CAN应用，可以为（微控制器中的）CAN协议控制器提供发送和接收差分信号的功能。
TJA1042属于恩智浦半导体的第三代高速CAN收发器，相比第一代和第二代器件（如TJA1040），有明显的改进。
TJA1042的电磁兼容性（EMC）和静电放电（ESD）性能更高，断电时不影响CAN总线的正常运行，具有极低电流的待机模式和总线唤醒功能，有VIO引脚的型号可以直接连接供电电压为3.3V至5V的微控制器接口。
TJA1042实现了ISO11898-2:2016和SAEJ2284-1至SAEJ2284-5中定义的CAN物理层。在CAN FD快速相位下，即使数据速率高达5Mbit/s，它也能实现可靠的通信。TJA1042B和TJA1042C的传播延迟更短，支持更大的网络拓扑。
产品详情
特性
一般特性
- 完全符合ISO11898-2:2016、SAEJ2284-1至SAEJ2284-5和SAEJ1939-14标准
- 在CAN FD快速相位中，时序保证数据速率高达5Mbit/s
- 适用于12V和24V系统
- 具备低电磁辐射(EME)和高电磁兼容(EMI)的能力，满足IEC62228-3和SAEJ2962-2等拟定的EMC标准。
- 有VIO引脚的型号能够直接连接3.3V到5V的微控制器。
- TJA1042B和TJA1042C型号的传播延迟更短，支持更大的网络拓扑结构。
- TJA1042T和TJA1042CT上的SPLIT电压输出用于稳定隐性总线电平
- 深绿色产品（无卤素且符合有害物质限制(RoHS)规范）
- 获得AEC-Q100认证
可预测故障停车操作
- 极低电流待机模式，并具有主机和总线唤醒功能
- 在所有电源条件下，功能操作均可预测
- 收发器会在断电（零负载）时脱离总线
- 以发送数据（TXD）为主的超时功能
- 待机模式下总线主导的超时功能
- 引脚VCC和VIO提供欠压检测
保护
- 总线引脚具有高ESD处理能力（±8kV）
- CAN引脚的高压稳健性（±58V）
- 在汽车应用环境下总线引脚具有瞬态保护
- 过热保护功能
产品长期供货计划
- 这些产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。TJA1042B和TJA1042C包含在15年产品长期供货计划中
对比表
| 型号 | 新一代产品推荐 |
|---|---|
| TJA1042T,112 | TJA1044GT/1Z |
| TJA1042T,118 | TJA1044GT/1Z |
| TJA1042T/1J | TJA1044GT/1Z |
| TJA1042T/3，112 | TJA1044GT/3Z |
| TJA1042T/3，118 | TJA1044GT/3Z |
| TJA1042T/3/1J | TJA1044GT/3Z |
| TJA1042T/3/CM,118 | TJA1044GT/3Z |
| TJA1042T/CM,118 | TJA1044GT/1Z |
| TJA1042TK/3，118 | TJA1044GTK/3Z |
| TJA1042TK/3/1J | TJA1044GTK/3Z |
