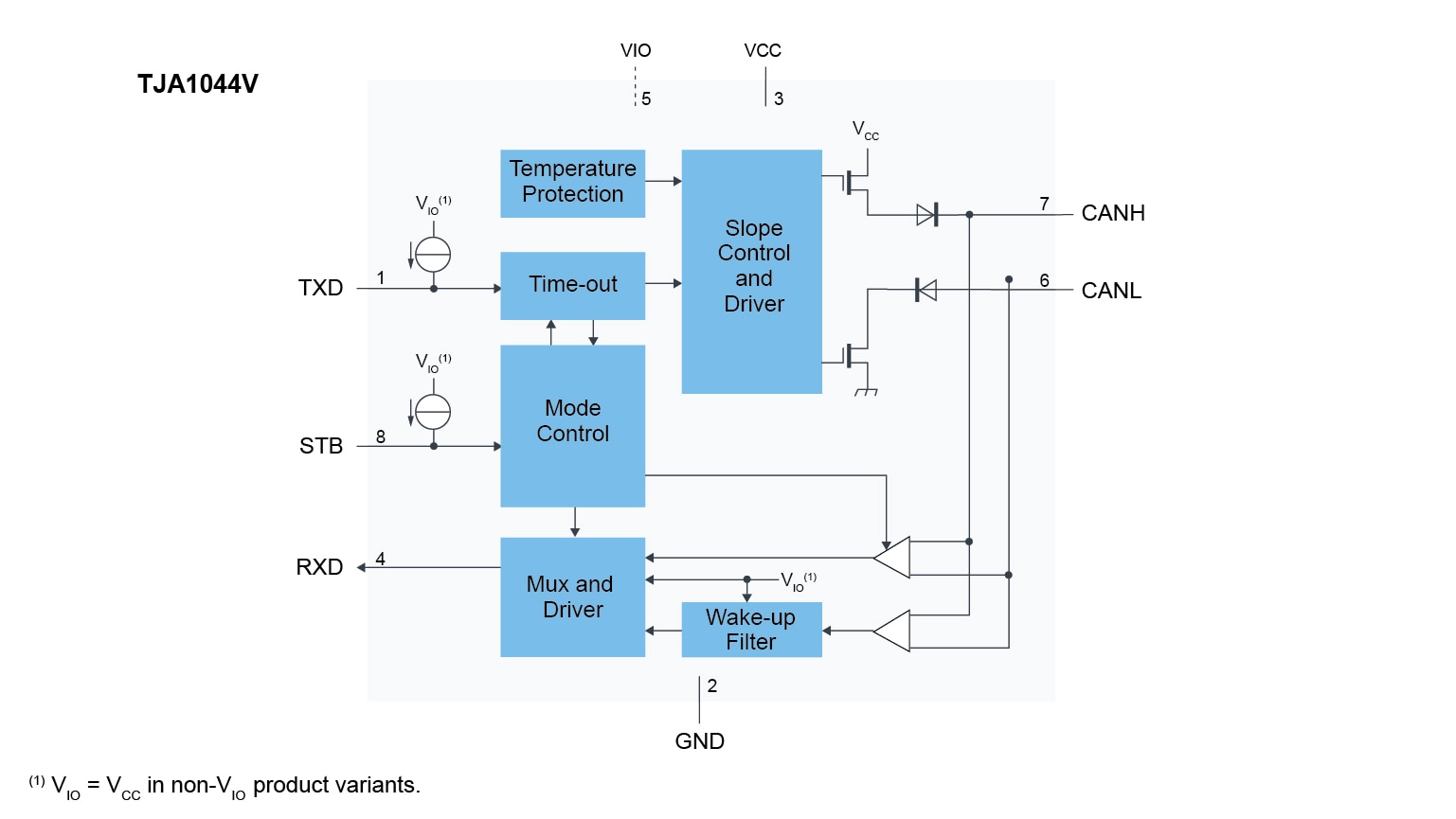

TJA1044V：面向汽车应用的获得VeLIO认证的高速CAN收发器
产品详情
特征
基本功能
- 断开电源时CAN总线具有理想的无源性能
- 待机模式的电流消耗极低，具有总线唤醒功能
- 即使没有共模扼流圈，速度高达500 kbit/s时仍具有出色的EMC性能。
- TJA1044VT/3和TJA1044VTK/3可直接连接供电电压为3 V至5 V的微控制器。
- 待机模式的电流消耗极低，具有主机和总线唤醒功能。
- 经过优化可用于12 V的汽车系统。
- EMC性能满足2012年5月1.3版本的“汽车应用中的LIN、CAN和FlexRay接口的硬件要求”。
- 符合AEC-Q100标准。
- 深绿色产品(无卤素且符合有害物质限制(RoHS))
- TJA1044Vx/3型号上的VIO输入允许直接连接到3 V至5 V微控制器只要微控制器I/O容限电压为5 V，非VIO引脚的型号就可以与3.3 V和5 V供电的微控制器连接。
- VIO和非VIO型号采用SO8封装和无铅HVSON8封装(3.0 mm × 3.0 mm)，而HVSON8则具有改进的自动光学检测(AOI)功能。
TJA1044V CAN FD
- 时序保证CAN FD数据速率高达5Mbit/s。
- 经过改进的TXD至RXD传播延迟为210 ns。
汽车认证/标准
- 完全符合ISO 11898-2：2016和SAE J2284-1至SAE J2284-5标准。
- 符合最新的VeLIO9(汽车局域网互操作性和优化)测试要求。
