MM9Z1_638 - 4芯锂电池

RD9Z1-638-4Li

滚动图片以放大

恩智浦RD9Z1-638-4Li参考设计是一个面向4芯锂离子电池应用的电池管理系统(BMS)，配备恩智浦MM9Z1_638电池传感器模块。它展示了高EMC性能需要的产品能力。它还配备了8引脚独立CAN收发器，可连接其他模块。

产品详情

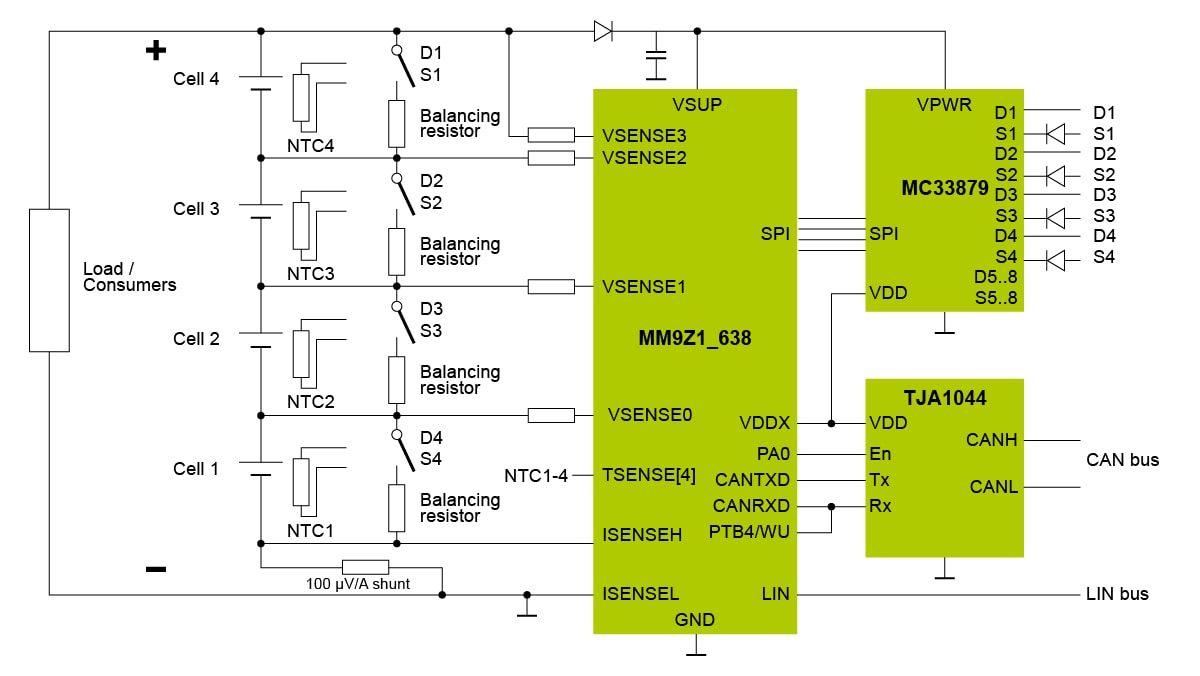

框图

MM9Z1_638 4-Cell Lithium Battery Block Diagram
获取框图PDF

特征

功能

  • 嵌入式MCU：16位S12Z MCU
  • 嵌入式电源管理
  • 4个电压感应输入(VSENSE3至VSENSE0)
  • 内置温度传感器
  • 安装分流器(ISENSE)，用于感应电池电流

接口

  • 高速CAN接口
  • LIN 2.2/2.1/2.0接口

调试

  • BDM接口，用于编程和调试。

购买选项

RD9Z1-638-4LI-Image

点击展开

  • RD9Z1-638-4LI
    正常供应

  • Reference design - Xtrinsic MM9Z1_638, 4 Cell Lithium-Ion application with CAN and LIN interface.

  • 套件包含

    Xtrinsic MM9Z1_638，4芯锂电池应用，带CAN和LIN接口

    • 组装和测试好的100 μΩ分流器板，放在防静电袋中
    • 保修卡
  • CNY 2,240.08
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买

文档

快速参考恩智浦 文档类别.

筛选条件

1 文件

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

1 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

2 软件文件

  • BSP及设备驱动

    LIN2.x and SAE J2602 Stack

    FLEXERA版本 v4.6.3Jan 30, 2020 00:00:001 KBFSL_LIN_2.X_DRIVER
    下载
  • 连接软件

    4-cell lithium battery management example software

    ZIP版本 1.0.3Jun 3, 2014 00:00:002.2 MBRD9Z1-638-4LI_APPSP
    请登录
    下载

注意: 推荐在电脑端下载软件，体验更佳。
