S32K344大功率48V应用电机控制开发套件

MC_XTM4CK344 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

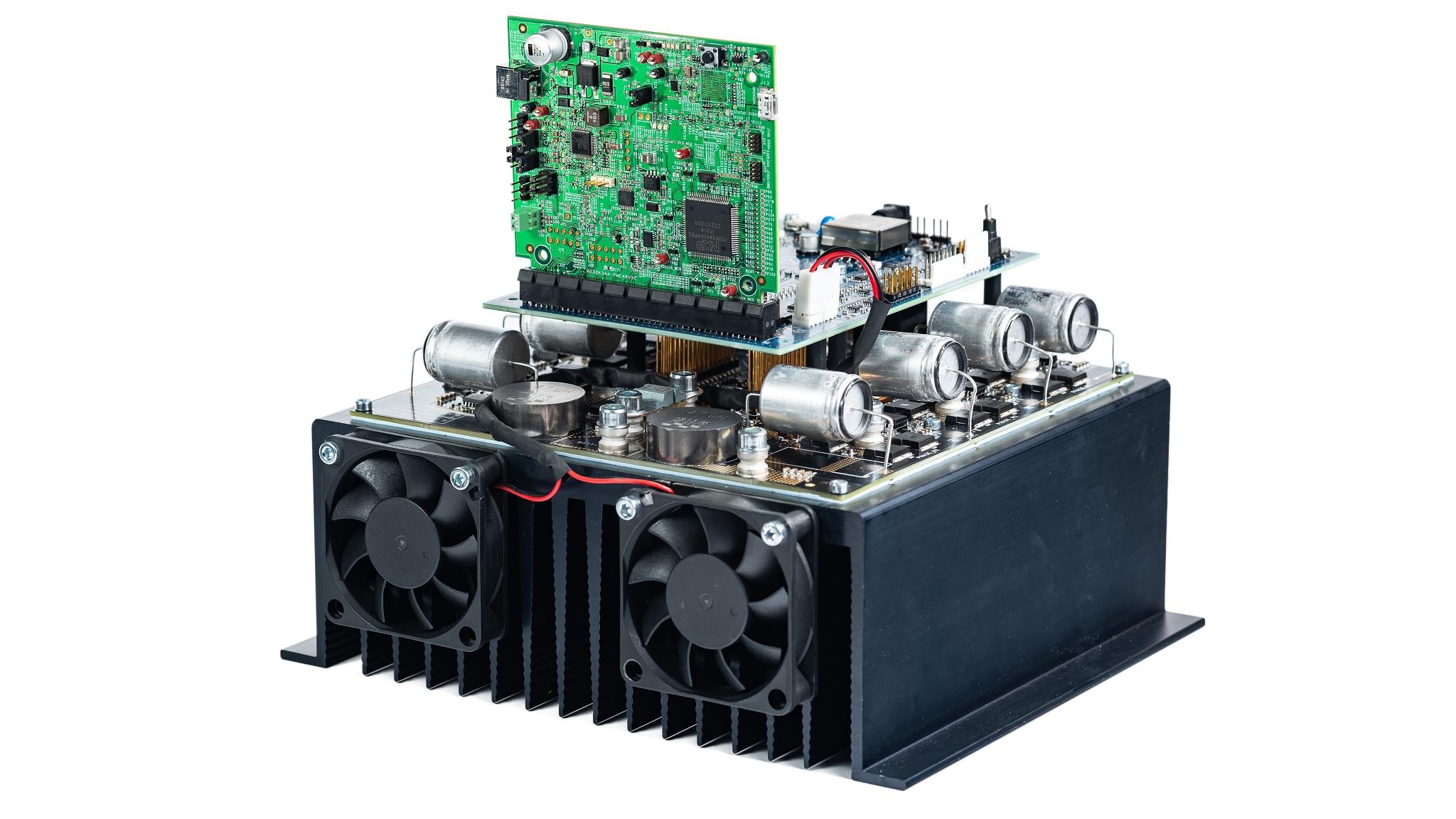

MCSXTM4CK344和MCDXTM4CK344是两个电机控制开发套件，用于大功率48V应用的快速原型制作和评估。

MCSXTM4CK344套件基于32位Arm® Cortex®-M7 S32K3微控制器，能够控制3相永磁同步电机(PMSM)或无刷直流(BLDC)电机，而MCDXTM4CK344开发套件则可以控制两个3相电机或1个6相PMSM/BLDC电机。

汽车制造商、供应商和软件生态系统合作伙伴可直接使用48V开发套件，以加速48V应用的开发，加快产品上市进程，如起动发电机、eTurbo、eCompressor或用于电动自行车、电动滑板车和人力车的小型牵引驱动器。

框图

选择框图:

S32K3单FOC框图

S32K3 Single FOC Diagram

S32K3双FOC框图

S32K3 Dual FOC Diagram
获取框图PDF

支持的器件

接口

具有灵活数据传输速率的CAN

  • TJA1052IT: 电气隔离的高速CAN收发器

安全的CAN收发器

  • TJA1153: 具有睡眠模式的安全HS-CAN收发器

汽车LIN解决方案

  • TJA1021: ISO17987 LIN 2.1/SAE J2602 Transceiver

汽车以太网PHY

  • TJA1101: TJA1101B，符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

特性

硬件特性

  • 控制3相/6相AC电机类型：
  • PMSM/BLDC/ACIM/（可选DC）
  • 3.8kVA-5.7kVA额定功率，高达~170Amps（峰值电流）
  • 位置/速度传感器选项：
    • 旋转变压器
    • 编码器
    • 霍尔传感器
    • 或无传感器技术
  • 隔离48/12V层：隔离CAN PHY和反激式转换器
  • 电压/电流传感器：
    • 电池电压
    • 直流母线电压
    • 相电压和电流
    • BEMF电压
    • 过流/过压/过温保护
  • 温度测量

软件特性

接口

  • 板载隔离和非隔离CAN
  • 板载LIN
  • 板载以太网接口（插座连接器）
  • 板载S32K3调试接口（包括串行通信）
  • JTAG调试接口

支持工具

  • 基于ANSI-C的示例软件，可基于S32K3 RTD驱动程序在S32 Design Studio for S32 Platform中创建
  • 支持FreeMASTER可视化/配置
  • 软件包的MCAT工具部分
  • 通过S32CT配置工具(CT)生成的MCU外设初始化
