面向K32 L3 MCU的恩智浦Freedom开发平台

FRDM-K32L3A6

滚动图片以放大

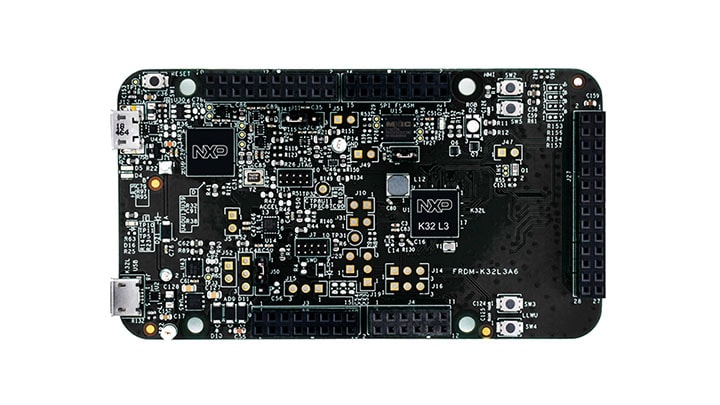

FRDM-K32L3A6开发板由带有32 Mbit外部串行闪存的K32L3A6设备、FXOS8700加速度传感器/磁力计、可见光传感器、SDHC电路、通用LED和通用按钮组成，采用受欢迎的Freedom板规格。

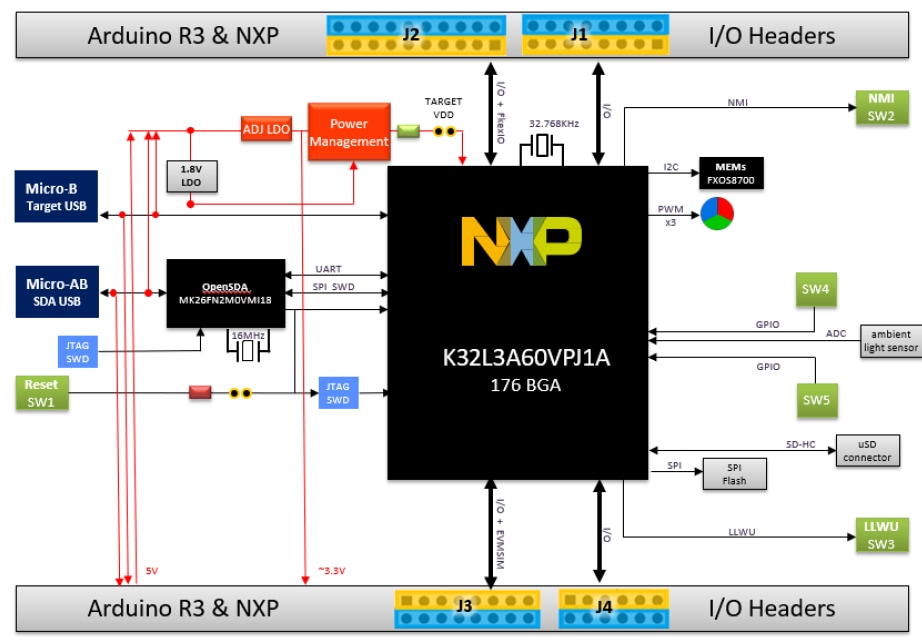

框图

选择框图:

FRDN K32L3A6

FRDM-K32L3A6 Schematic

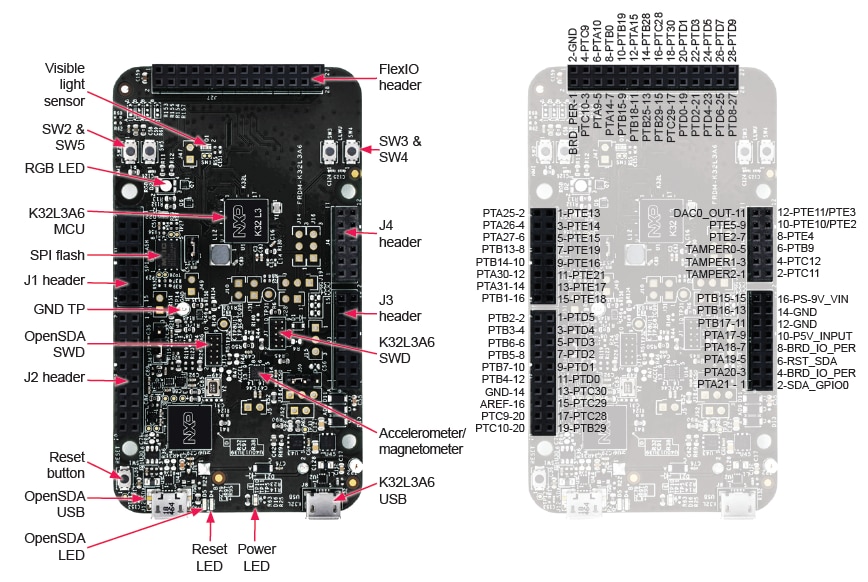

CALLOUT

FRDM-K32L3A6 CALLOUT
获取框图PDF

支持的器件

处理器和微控制器

K32 L系列Cortex-M4/M0+

  • K32-L3: 恩智浦基于Coretex M4 和Cortex M0+ 的高能效，先进安全性MCU

特征

K32L3A60VPJ1A

  • 72 MHz Arm® Cortex®-M4和 Cortex-M0
  • 1.25 MB闪存
  • 384B SRAM
  • 安全启动/更新能力

电源管理

  • 四种可选电源，包括USB连接器
  • 带降压和旁路运行模式的DC-DC转换器
  • 跳线和轨迹切割可以实现精确的内核电流测量。

USB

  • 具有设备功能和内置收发器的全速USB模块

安全数字主机控制器(SDHC)

  • 支持SDHC卡槽

串行闪存

  • 带SPI接口的4 MB串行闪存

加速度传感器 + 磁力计Combo传感器

  • 带集成磁力计的6轴加速度传感器

可见光传感器

  • 连接到ADC输入通道的光晶体管，用于评估ADC

用户应用LED

  • 一个RGB LED和一个红色LED，由GPIO控制

OpenSDA串行和调试

  • 包括一个开源硬件设计，一个开源APLink引导加载程序，以及调试CMSIS-DAP接口软件，桥接USB主设备和嵌入式目标处理器之间的串行和调试通信。

购买选项

FRDM-K32L3A6-Image

点击展开

  • FRDM-K32L3A6
    正常供应

  • NXP Freedom Development Platform for K32 L3 MCUs.

    • 一个FRDM-K32L3A6开发板
    • 一根USB线缆
    • 供货情况: 待定库存
