面向Kinetis® K27和K28 MCU的恩智浦Freedom开发板

FRDM-K28F 正常供应

滚动图片以放大

FRDM-K28F是一款基于ARM® Cortex®-M4的Kinetis K27和K28高性能微控制器的低成本开发板。

  • 支持快速原型设计，包括一个6轴数字加速度传感器和磁力计，创建完整的电子罗盘功能，两用高速和全速USB接口，带Micro-B USB接头，一个microSD卡槽，一个三色LED，和两个用于直接交互的用户按钮，1x256Mb QuadSPI外部闪存，Mobile SDRAM，基于FlexIO的LCD插槽和光传感器
  • 规格与Arduino® R3引脚布局兼容
  • 具有内核电压旁路功能(仅在K28上可用)
  • 包括运行开源引导加载程序的恩智浦开源硬件嵌入式串行和调试适配器(OpenSDAv2.2)，提供串行通信、闪存编程和运行控制调试等选项

采用恩智浦MCUXpresso配置工具、MCUXpresso SDK、功率估算工具和MCUXpresso IDE以及大型软件合作伙伴生态体系(请查看“下载”选项卡)启用FRDM-K28F。

支持的器件

处理器和微控制器

K2x / KS2x USB

  • K27_150: Kinetis® K27-150 MHz, 2x USB, 2MB闪存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)
  • K28_150: Kinetis® K28-150 MHz, 2x USB,内核电压旁路, 2MB闪存, 基于Arm® Cortex®-M4的1MB SRAM MCU

特征

微控制器

  • Kinetis MK28FN2M0VMI15 MCU
    • Arm Cortex-M4 ，运行频率为150 MHz
    • 1 MB SRAM
    • 2 MB闪存
    • HS和FS USB
    • 169 MAPBGA封装
  • 基于OpenSDA电路的Kinetis K20 MCU (K20DX128VFM5)

存储器

  • 一个256 Mbit (32MB)板载QuadSPI存储器@ 1.8V
  • 一个128 Mbit (16MB)板载移动SDRAM存储器，运行频率为3.3V。

数据连接

  • 两用高速和全速USB接口，带Micro-B USB接头，通过高速开关来切换

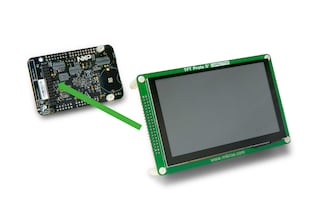

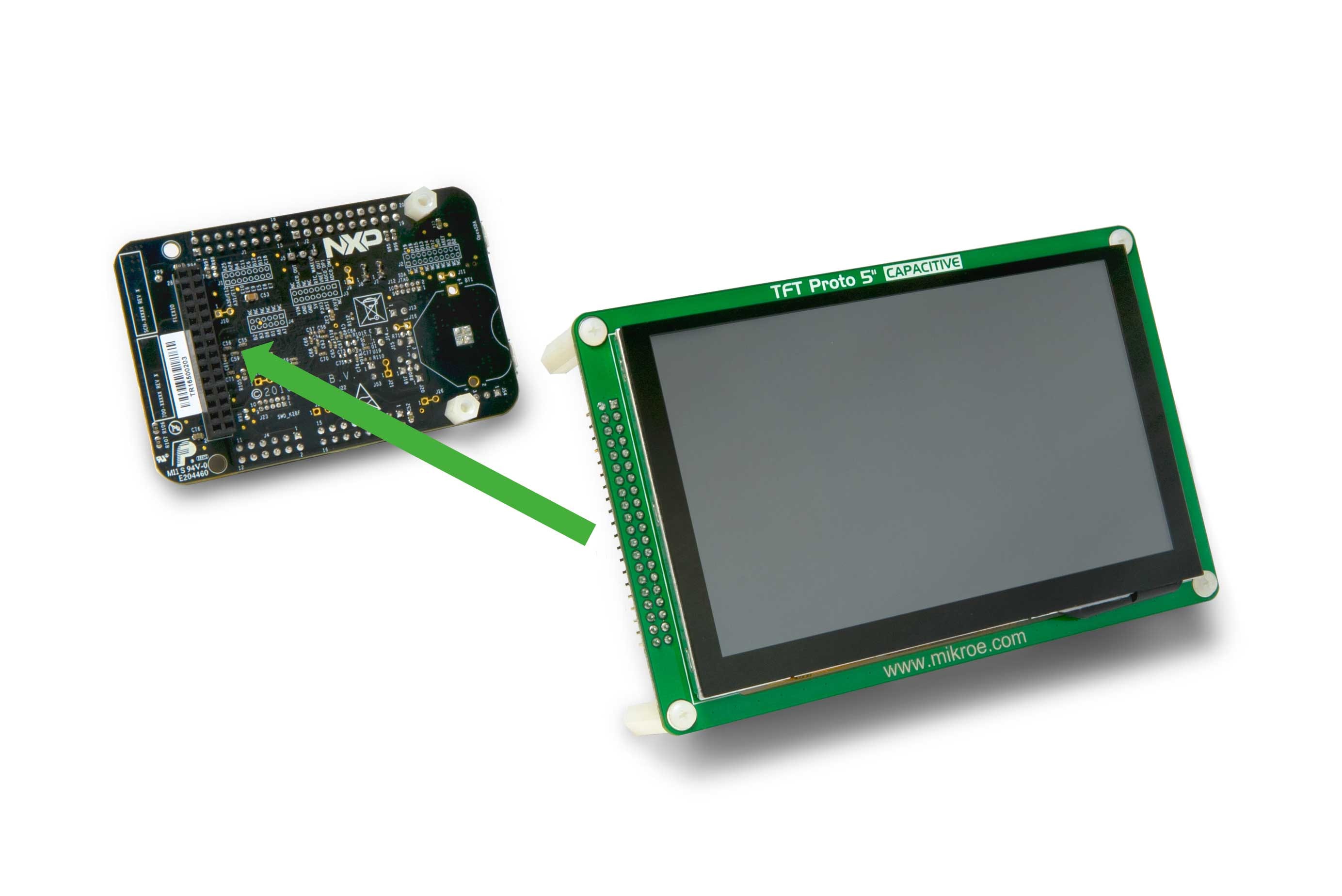

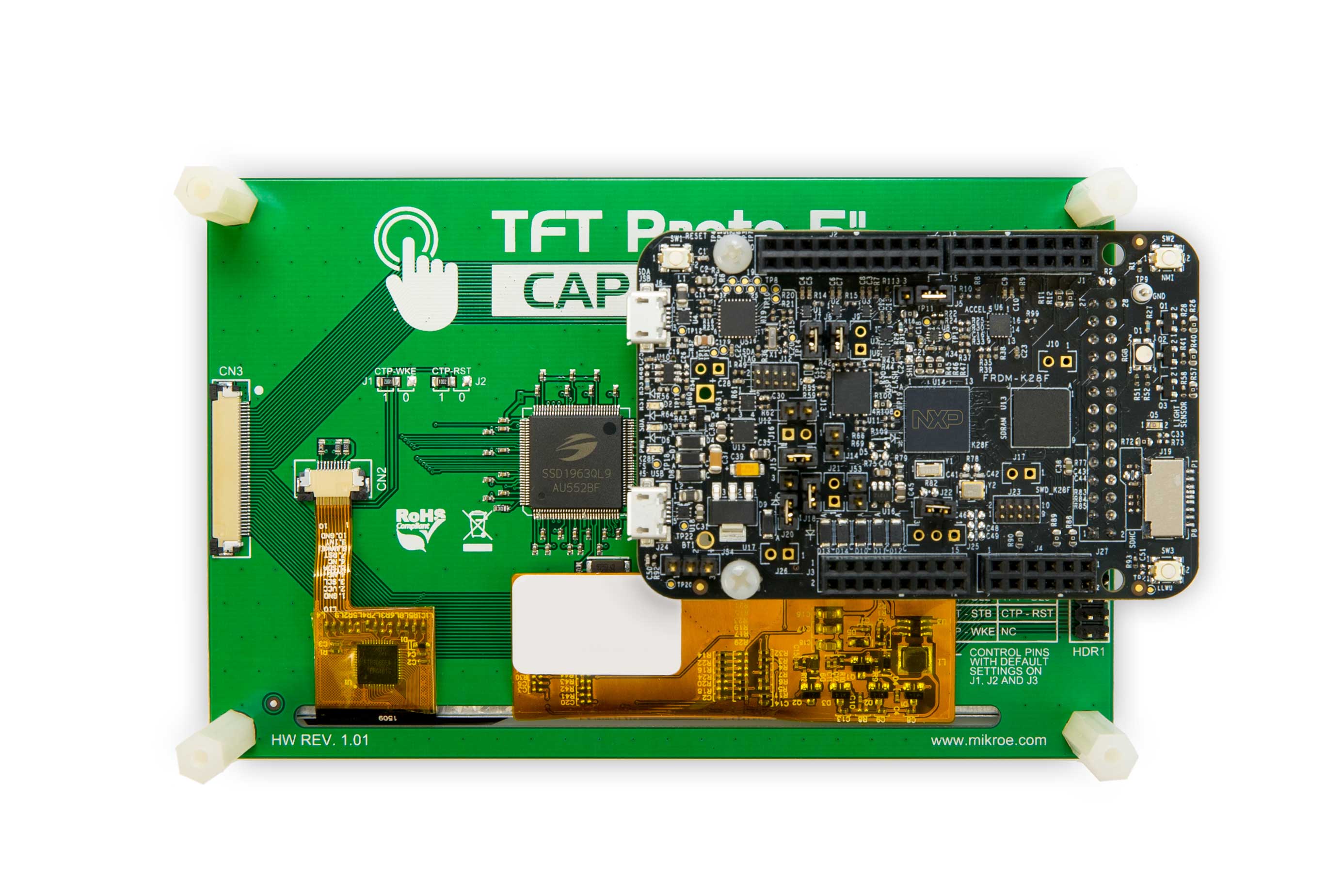

  • FlexIO插槽，可连接可选的MikroElektronika TFT Proto 5” CAPACITIVE (带电容触摸IC的5”显示屏电路板)。
  • 可通过兼容Arduino® Rev3的I/O接头轻松访问MCU输入/输出，连接外部附加电路板

电源管理

  • 多个独立的电压域：VDD_CORE、VDD、VBAT和VDDIO_E。
  • 灵活的电源选项：OpenSDA v2.2 USB、Kinetis K28 USB和外部电源

调试

  • 大容量存储设备(MSD)闪存编程接口 CMSIS-DAP调试接口可通过免驱动的USB HID连接提供运行控制调试功能，兼容IDE工具 虚拟串行端口 开源CMSIS-DAP软件项目
  • RGB LED
  • 两个机械按钮，一个用于用户输入，另一个用于复位
