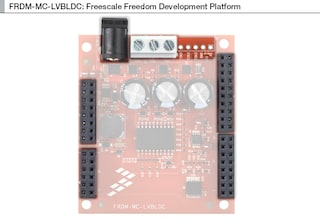

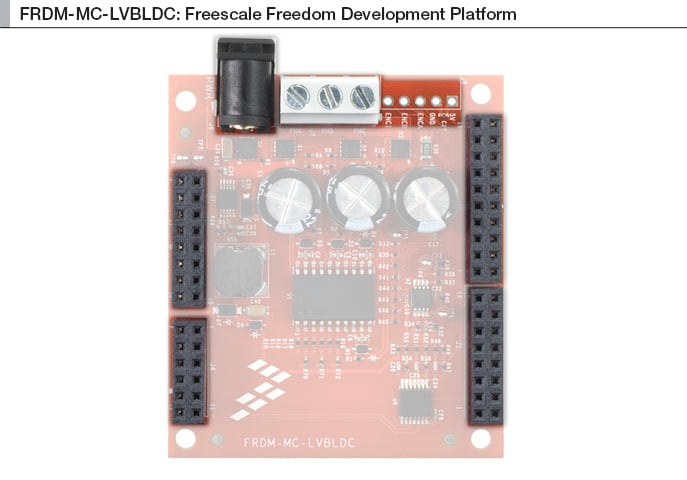

产品详情

支持的器件

处理器和微控制器

KV系列Cortex-M4/M0+/M7

KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核
KV3x: Kinetis® KV3x-100–120 MHz, 高级3相FOC / 无传感器电机控制MCU，基于Arm® Cortex®-M4

特性

连接

3相桥逆变器(6组MOSFET)
带有过流和欠压保护的3相MOSFET栅极驱动器

电源管理

电源输入电压DC：10-15VDC
输出电流最高为5A RMS
电源反向极性保护电路
模拟检测(直流母线电压、直流母线电流、3相反电动势电压)
5.5VDC辅助电源，为FRDM MCU板供电

传感器

电机速度/位置传感器接口(编码器、霍尔传感器)

Freedom电机控制器接头与Arduino® Rev3引脚布局兼容

Kinetis Designs——参考设计库

该参考设计库包含采用Kinetis MCU的资源和参考设计，能够帮助您快速启动下一个嵌入式项目。

购买选项

点击展开

FRDM-MC-LVBLDC
正常供应
NXP Freedom Development Board Platform, Kinetis V MCU, BLDC Motor Control.
- FRDM-MC-LVBLDC Freedom开发平台
- 快速入门卡

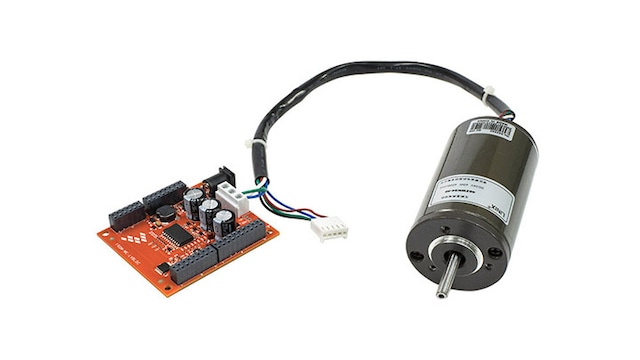

- 所需的其他硬件：一个3相BLDC电机(如FRDM-MC-LVMTR)或满足驱动器规格的自有电机(未含)、一个12V/5A电源和一个兼容的Freedom微控制器板(未含)。

$47.35 USD
数量为 1
- 供货情况: 待定库存

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

6 文件

紧凑列表

Three-phase BLDC sensorless motor control application[DRM144]亮点

PDFMar 1, 2016版本更新 1

面向工业领域和物联网应用的电机控制[INDUSTRIAL-IOT-MOTOR-CONTROL-BR]

PDFJun 30, 2022版本更新 1

Freedom FRDM-MC-LVBLDC Development Platform User's Guide[FRDMLVBLDCUG]快速入门

PDFMay 22, 2016版本更新 0
BLDC Motor Control Reference Solution Package[BLDCAPPACUG]快速入门

PDFSep 22, 2016版本更新 3
Getting Started with FRDM Development Platform for Low-Voltage, 3-Phase BLDC Motor Control[NGS-FRDM-MC-LVBLDC]快速入门

HTMLMar 25, 2019

Kinetis KV3x: Arm^® Cortex^®-M4(F) MCUs for motor control[KV3XFS]

PDFDec 14, 2017版本更新 7
