LPCXpresso54618 CAN-FD套件

OM13094 停产

滚动图片以放大

NXP recommends the OM13098 LPCXpresso54628 board in combination with the OM13099 CAN-FD shield, which are 100% backward compatible and have more features, as an alternative to this board.

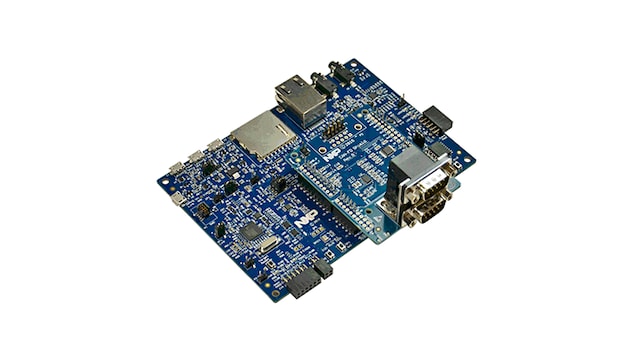

LPCXpresso54618 CAN-FD套件为希望在LPC5461x系列器件上使用CAN-FD进行评估和开发的开发人员提供了一个灵活的平台。该套件由LPCXpresso54618电路板组成，具有LPC54618 MCU，带有板载CMSIS-DAP / SEGGER J-Link兼容的硬件调试器，以及具有双CAN-FD收发器和RS232C接口的子卡(也称为Shield屏蔽板)。该板载硬件调试器与MCUXpresso IDE及Keil和IAR等其他领先的工具链兼容。该板还配有一个标准的10引脚接头，可使用第三方硬件调试器。除了标准的LPCXpresso V3功能，该电路板还包括一套完整的外设接口，使开发人员能够充分了解LPC5461x器件的功能。

MCUXpresso配置工具和扩展的SDK驱动程序/使用示例可用于http://mcuxpresso.nxp.com中的电路板。请注意，SDK2.2中不包含CAN-FD驱动程序，但可以在此页面的“下载”选项卡下单独下载它。

产品详情

支持的器件

处理器和微控制器

LPC54000 Cortex-M4

  • LPC546XX: 基于Arm® Cortex®-M4内核的高效微控制器(MCU)，带先进外设

模拟及混合信号

模拟开关

  • NX3DV2567: 低电阻四刀双掷模拟开关

接口

3.3V/5V IO CAN收发器

  • TJA1059TK: 具有待机模式的双高速CAN收发器

特征

存储器

  • 128 Mbit Micron MT25QL128 Quad-SPI闪存
  • 16 MB Micron MT48LC8M16A2B4 SDRAM

数据连接

  • 全尺寸SD/MMC卡插槽
  • 高速和全速USB端口，具有主机或设备功能可用的微型A/B连接器
  • 10/100Mbps以太网(RJ45接头)

电源管理

  • 针对目标LPC54618 MCU的内置功耗测量

音频

  • Knowles SPH0641LM4H数字麦克风
  • 立体声音频编解码器，带线路输入/输出

调试

  • Link2硬件调试器，支持CMSIS-DAP和SEGGER® J-Link协议
  • UART和SPI端口通过板载硬件调试器将目标LPC54618和USB桥接起来
  • 支持外部硬件调试器

传感器

  • 恩智浦MMA8652FCR1加速度传感器

扩展端口

  • 多个扩展选件，包括 Arduino® UNO 和 PMod

Components

  • 3 x user LEDs, plus Reset, ISP (3), and user buttons
  • Shield board with dual CAN/CAN-FD transceiver (TJA1059) and RS232C transceiver.

Software and support application development

    null

购买选项

OM13094-Image

点击展开

  • OM13094

  • LPCXpresso54618 CAN-FD kit.

    • 1个LPCXpresso54618开发板，预装了岩石程序，显示CAN环回示例。
    • 1x CAN/CAN-FD收发器Shield扩展板
