基于Arm® Cortex®-M4内核的高效微控制器(MCU)，带先进外设
LPC546xx MCU系列集成了高能效的220 MHz Arm® Cortex®-M4内核与多种高速连接选项、先进的定时器，以及模拟功能。DSP功能使LPC546xx MCU器件可以支持数据密集型应用的复杂算法。该系列配有高达512 KB的闪存以及外部存储器接口，能弹性适应需求变化。闪存选项可灵活支持内外部大型存储器配置。借助LPC54000系列的内置兼容性，LPC546xx MCU系列能够提供一个无缝的移动路径来提高处理性能，还能够灵活地增加其他先进外设。
恩智浦MCUXpresso软件和工具完全支持该器件，这是一套针对Kinetis、LPC和i.MX RT微控制器的综合全面的免费软件开发工具。MCUXpresso SDK还包括了Keil MDK和IAR EWARM的项目文件。

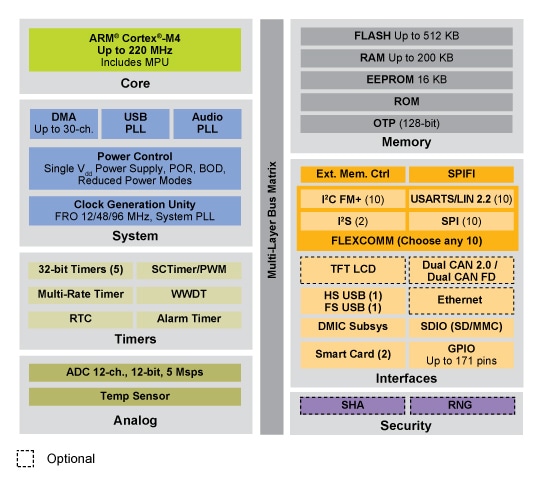

产品详情
特征
Arm Cortex-M4内核(版本r0p1)
- Arm Cortex-M4处理器，运行频率可高达220 MHz。
- 浮点运算单元(FPU)和存储器保护单元(MPU)。
- Arm Cortex-M4内置可嵌套矢量中断控制器(NVIC)。
- 非屏蔽中断(NMI)输入，有多种中断源可供选择。
- 串行线调试(SWD)，含6个指令断点，2个语义比较器和4个观察点。包括增强调试功能的串行线输出与ETM跟踪，以及调试时间戳计数器。
- 系统节拍定时器。
片上存储器
- 最高512 KB片上可编程闪存，带闪存加速器和256字节页面擦写功能。
- 总SRAM高达200kB，包含160 kB连续主SRAM和I&D总线上额外的32kB SRAM。8kB SRAM块用于USB流量。
- 16kB EEPROM。
支持ROM API
- 闪存在应用编程(IAP)和在系统编程(ISP)。
- 基于ROM的USB驱动程序(HID、CDC、MSC和DFU)。闪存通过USB进行更新。
- 通过闪存、USART、SPI和I²C中的有效用户代码启动。
- 传统引导、单双图像引导。
- 面向可编程的OTP存储器的OTP API。
- 随机数生成器(RNG) API。
串行接口
- Flexcomm接口包含10个串行外设。每个Flexcomm接口可通过软件选择作为USART、SPI或I²C接口。其中有两个Flexcomm接口都带有一个I²S接口。每个Flexcomm接口都包含一个支持该Flexcomm接口所支持的USART、SPI和I²S（如果该Flexcomm接口支持I²S）的FIFO。每个Flexcomm接口都具有多种时钟选项，包括一个共享的分数波特率生成器。
- I²C总线接口，支持Fast-Mode和Fast-Mode Plus，数据传输率高达1 Mbit/S，具有多种地址识别和监测模式。两组真正的I²C焊盘，支持从设备高速模式(3.4 Mbit/S)。
- 两个ISO 7816智能卡接口，支持DMA。
- USB 2.0高速主机/设备控制器，带片上高速PHY。
- USB 2.0全速主机/设备控制器，带片上PHY和专用DMA控制器，在设备模式中支持无晶振工作。
- 带XIP特性的SPIFI，使用最多4条数据线来接入片外SPI/DSPI/QSPI闪存，速率远高于标准SPI或SSP接口。
- 以太网MAC，带MII/RMIIRMII接口、音视频桥接(AVB)支持以及专用DMA控制器。
- 两个CAN FD模块，带专用DMA控制器。
数字外设
- DMA控制器，具有30个通道和最多24个可编程触发器，能够访问所有存储器和支持DMA的外设。
- LCD控制器，支持超扭曲向列液晶(STN)和薄膜晶体管(TFT)显示器。它有一个专用的DMA控制器，可选的显示分辨率(最高1024 x 768像素)，支持24位真彩模式。
- 外部存储控制器(EMC)支持异步静态存储器设备，例如RAM、ROM、闪存、以及动态存储器，如单数据速率SDRAM，其SDRAM时钟最高达100 MHz。
- 安全的数字输入输出(SD/MMC和SDIO)卡接口，支持DMA
- CRC引擎模块可使用支持DMA的3个标准多项式中的一个计算所提供数据的CRC。
- 多达171个通用输入/输出(GPIO)引脚。
- 通用IO寄存器位于AHB上，以支持快速存取。DMA支持通用IO端口。
- 最多8个通用IO可选为引脚中断(PINT)，由上升沿、下降沿或两种输入沿触发。
- 两组通用IO中断(GINT)支持基于输入状态逻辑(AND/OR)组合的中断
- CRC引擎。
模拟外设
- 12位ADC，具有12个输入通道以及多个内部和外部触发器输入，采样速率高达5.0 M采样/秒。该ADC支持两个独立的转换序列。
- 连接至ADC的集成式温度传感器。
定时器
- 5个32位通用定时器/计数器，其中4个支持最多4个采集输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件，以生成DMA请求。第5个定时器没有外部引脚连接，可用于内部定时操作。
- 一个SSCTimer/PWM，具有8个输入和10个输出函数(包括采集和匹配)。输入和输出可引至或引自外部引脚，内部引至或引自所选外设。在内部，SSCTimer/PWM支持16个采集/匹配，16个事件和10个状态。
- 32位实时时钟(RTC)，以1 S分辨率在始终开启的电源域内运行。RTC中的定时器可用于唤醒所有低功耗模式(包括深度节电模式)，具有1 ms分辨率。
- 多通道多速率24位定时器(MRT)，用于在最多4种可编程固定速率下重复生成中断。
- 窗口化看门狗定时器(WWDT)。
- 重复中断定时器(RIT)，用于调试时间戳和通用用途
安全的外设
- 增强的代码读取保护(eCRP)用于保护用户代码。
时钟生成
- 12 MHz内部自激振荡器(FRO)。该振荡器提供可选择的48 MHz或96 MHz输出，以及一个可用作系统时钟的12 MHz输出(从所选的较高频率中分离)。FRO在整个电压和温度范围内调校为±1 %精确度。
- 高达25 MHz的外部时钟输入时钟频率。
- 晶体振荡器，工作范围：1 MHz到25 MHz。
- 看门狗振荡器(WDTOSC)，频率范围为200 kHz至1.5 MHz。
- 32.768 kHz低功耗RTC振荡器。
- 系统PLL允许CPU运行最高的CPU速度，可通过主振荡器、内部FRO、看门狗振荡器或32.768 KHz时钟振荡器运行。
- 两个额外的PLL，用于USB时钟和音频子系统。
- 独立的时钟，用于SPIFI接口、ADC、USB和音频系统。
- 带除法器的时钟输出函数。
- 用于测量片上和片下时钟信号频率的频率测量单元。
更多信息
- 支持Arm Mbed®
- DMIC子系统包含一个双通道PDM麦克风接口、灵活抽取器、16条FIFO、可选DC锁定、硬件语音活动检测，以及将经过处理的输出数据流式传输至I²S的选项。
- 单电源供电：1.71 V至3.6 V。
- 上电复位(POR)。
- 带独立阈值的掉电检测(BOD)，用于中断和强制复位。
- 支持JTAG边界扫描。
- 唯一的128位设备识别序列号。
- 工作温度范围为-40 °C至+105 °C。
- 由MCUXpresso SDK、IDE和配置工具提供支持
MCUXpresso软件与工具
MCUXpresso配置工具 – 一套全面的系统配置工具，包括引脚、时钟、SDK构建工具等。
MCUXpresso SDK – 一个开源软件开发套件(SDK)，专为选择处理器和评估板而构建。
MCUXpresso IDE – 一个易于使用的集成开发环境(IDE)，用于创建、构建、调试和优化应用。
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
