具有动态栅极强度控制的先进高压隔离栅极驱动器

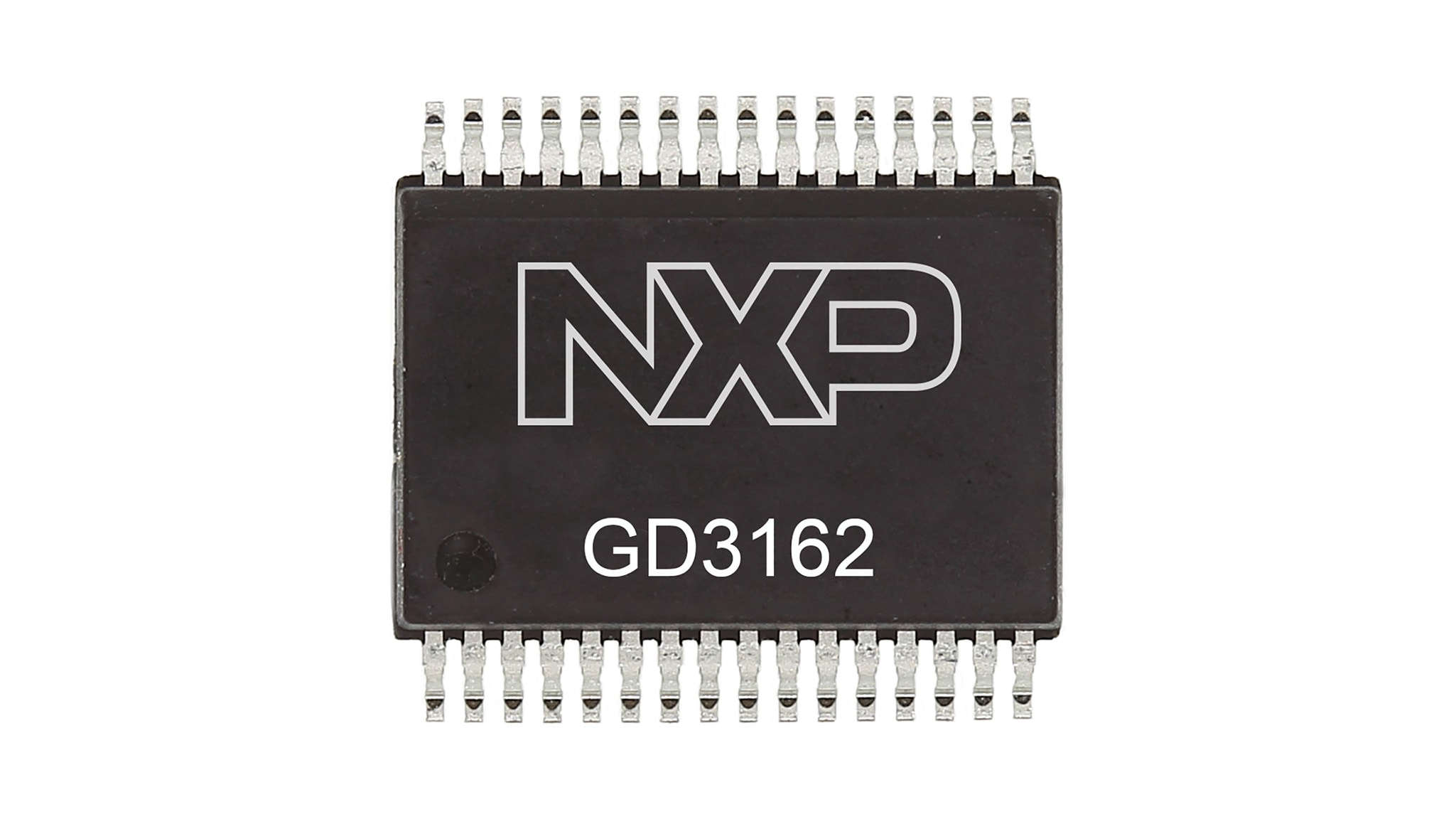

GD3162是一款先进的电流隔离单通道栅极驱动器，可驱动xEV牵引逆变器的新SiC和IGBT模块。
GD3162通过SPI上的可编程接口提供可调的动态栅极强度驱动。此外，此器件发生故障时，可自动开启高级可编程保护功能，并通过中断引脚报告电源器件和栅极驱动器的状态。
GD3162专为高功能安全等级系统(ASIL C/D)而设计，可满足汽车应用的严格要求，符合AEC-Q100 1级认证。
产品详情
特性
运行
- 增强驱动强度的集成升压能力：高达10/20/30A拉电流/灌电流
- 最大VCC输出电压：25V
- 可编程ADC延迟——PWM上升沿或下降沿的采样延迟高达8μs
保护
- 集成的高压温度感测(TSENSE)，用于NTC热敏电阻或二极管传感器，具有可编程的偏移和增益
- 快速的VCE DeSat检测和反应时间：<1µs(SiC)
- 改进的PWM死区时间范围可降低开关损耗(SiC)
- 可编程的两级关断(2LTO)和软关机(SSD)
- 提供MCU控制或安全逻辑控制的栅极驱动，为DC link电容进行有效放电
功能安全
- 附加的可编程故障引脚(INTA)
- 集成式高压故障管理(FSISO)
- 可编程VCE输出监测
绝缘/隔离
- 最小共模瞬态抗扰度(CMTI)>100V/ns
- 符合UL1577的5000Vrms电气隔离(已规划)
产品计划
购买/参数
2 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 器件功能 | Logic Level (V) | 封装类型 | 封装端接数 | 预算报价（不含税） | Frequency (Max) (kHz) | Load Current (IL) [TYP] (A) | 通道数 | 保护 | Drain-to-Source On Resistance (Typ) (mOhm) (RDS(ON)) | 负载电源电压（最小）（V） | 负载电源电压（最大）（V） | 电源电压[最小]（V） | 电源电压[最大]（V） | SPI [bits] | Ambient Operating Temperature (Min to Max) (℃) | ASIL Certification |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | Advanced HV GDIC with dynamic gate strength, RDSonM, VT Detection | 5 | SSOP32 | 32 | 1K @ CNY34.68 | 100 | 10, 20, 30 | 1 | desaturation, overtemperature, real time monitor, segmented drive, short-circuit, two-level turn off, undervoltage | 500 | -12 | 25 | 4.75 | 6 | 24 | -40 to 125 | up to ASIL D | |||
正常供应 | Adjustable dynamic gate strength, Advanced HV GDIC with Bus discharge, RDSonM, VT Detection | 5 | SSOP32 | 32 | 1K @ CNY37.84 | 100 | 10, 20, 30 | 1 | desaturation, overtemperature, real time monitor, segmented drive, short-circuit, two-level turn off, undervoltage | 500 | -12 | 25 | 4.75 | 6 | 24 | -40 to 125 | up to ASIL D |
文档
快速参考恩智浦 文档类别.
6 文件
紧凑列表
手册 (1)
-
Mighty Guides eBook: Advanced Motor Control for Modern Electric Vehicles[ADVANCE-MOTOR-CONTROL-EV-EBOOK]
数据手册 (1)
-
具有动态栅极驱动调节功能的先进的IGBT/SiC栅极驱动器[SDS_GD3162]
用户手册 (1)
白皮书 (1)
-
恩智浦推出具有动态栅极强度控制的栅极驱动器，助力提升电动汽车性能[GD3162DGSWPA4]
简介 (1)
-
GD3162：具有动态栅极强度控制功能的高级高压隔离式栅极驱动器[GD3162FSA4]
选型指南 (1)
-
Motor Driver – Selector Guide[MOTORDRIVERFLYR]
6 文件
紧凑列表
手册 (1)
-
Mighty Guides eBook: Advanced Motor Control for Modern Electric Vehicles[ADVANCE-MOTOR-CONTROL-EV-EBOOK]
数据手册 (1)
-
具有动态栅极驱动调节功能的先进的IGBT/SiC栅极驱动器[SDS_GD3162]
用户手册 (1)
白皮书 (1)
-
恩智浦推出具有动态栅极强度控制的栅极驱动器，助力提升电动汽车性能[GD3162DGSWPA4]
简介 (1)
-
GD3162：具有动态栅极强度控制功能的高级高压隔离式栅极驱动器[GD3162FSA4]
选型指南 (1)
-
Motor Driver – Selector Guide[MOTORDRIVERFLYR]
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 7 硬件
-

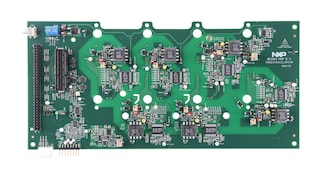

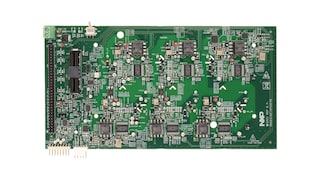

完整解决方案第三代电动汽车牵引逆变器控制参考设计
试生产 -

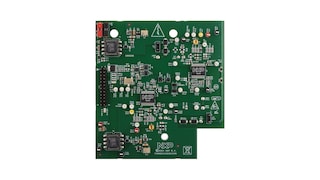

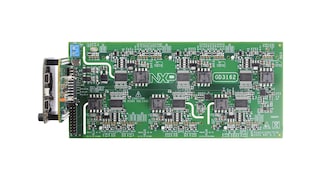

评估板和开发板GD3162半桥评估套件
-
-

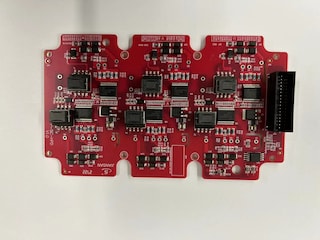

其他可用硬件. 查看我们的精选合作伙伴解决方案.
-

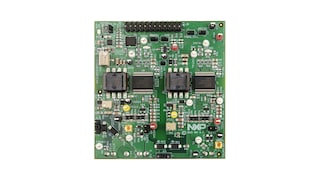

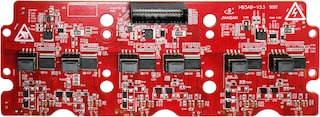

评估板和开发板FRDMGD3162RPEVM半桥评估套件
-
评估板和开发板基于S32K396的三相永磁同步电机控制开发套件
正常供应
软件
快速参考恩智浦 软件类型.
3 软件文件
-
代码片段
GD31xx Driver Example Code
-
调试及视觉化工具
FlexGUI 2 for GD3162 Advanced Gate Driver Evaluation Software
