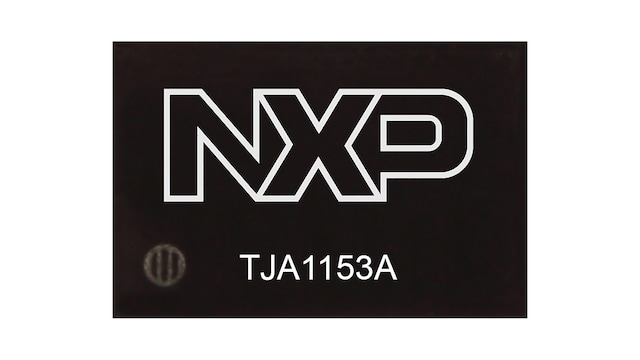

TJA1153A安全HS-CAN收发器 | NXP 半导体

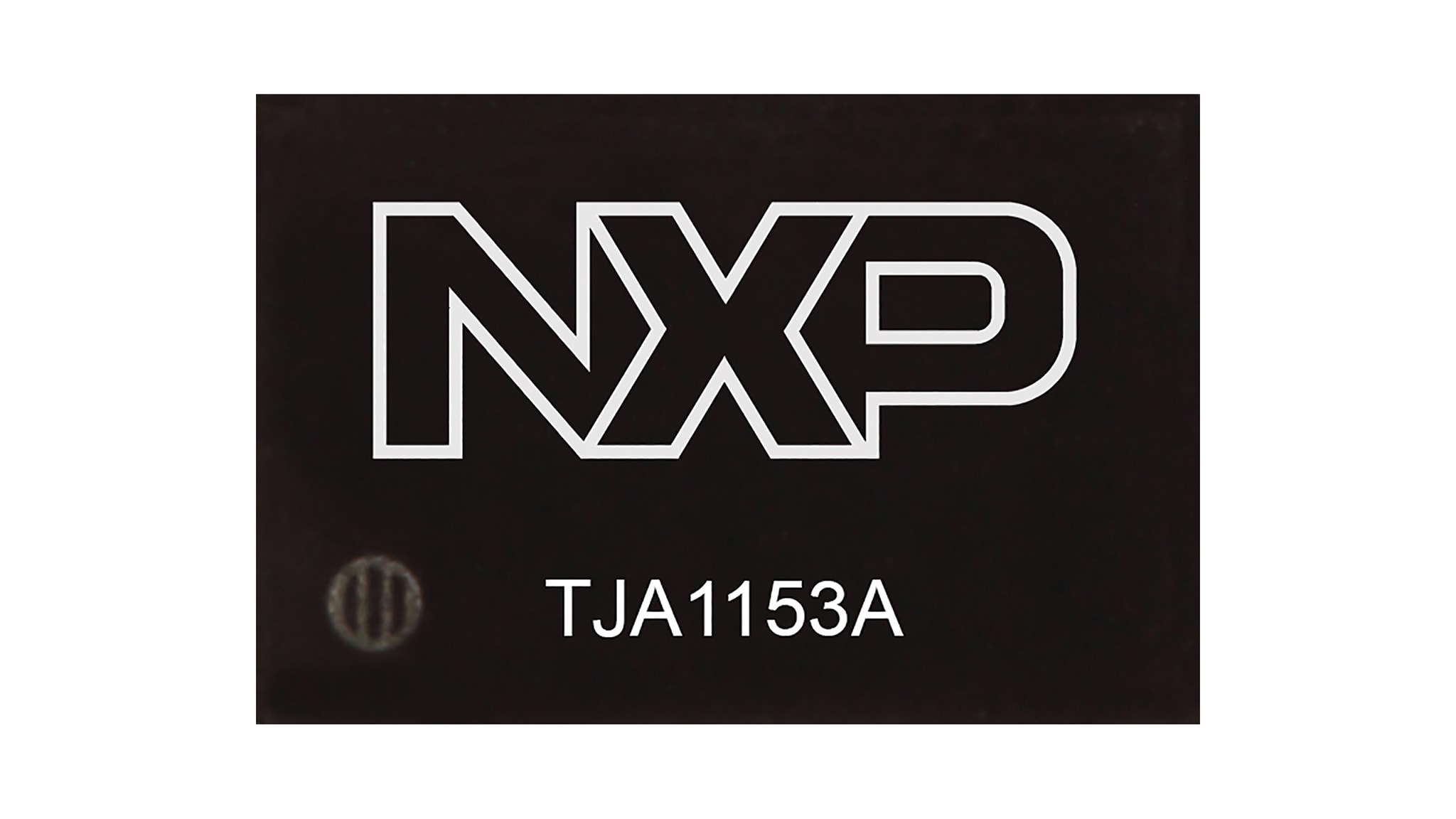

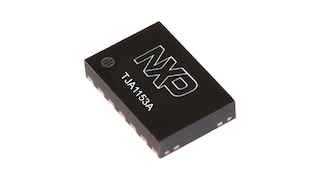

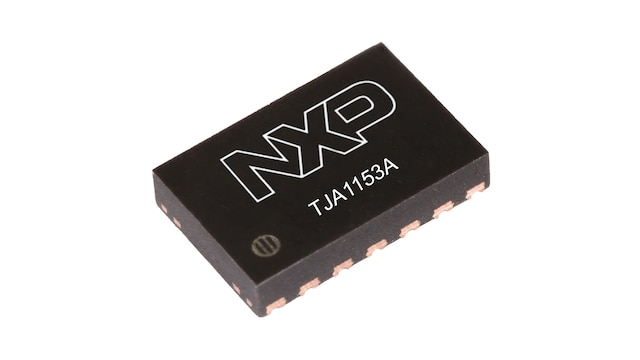

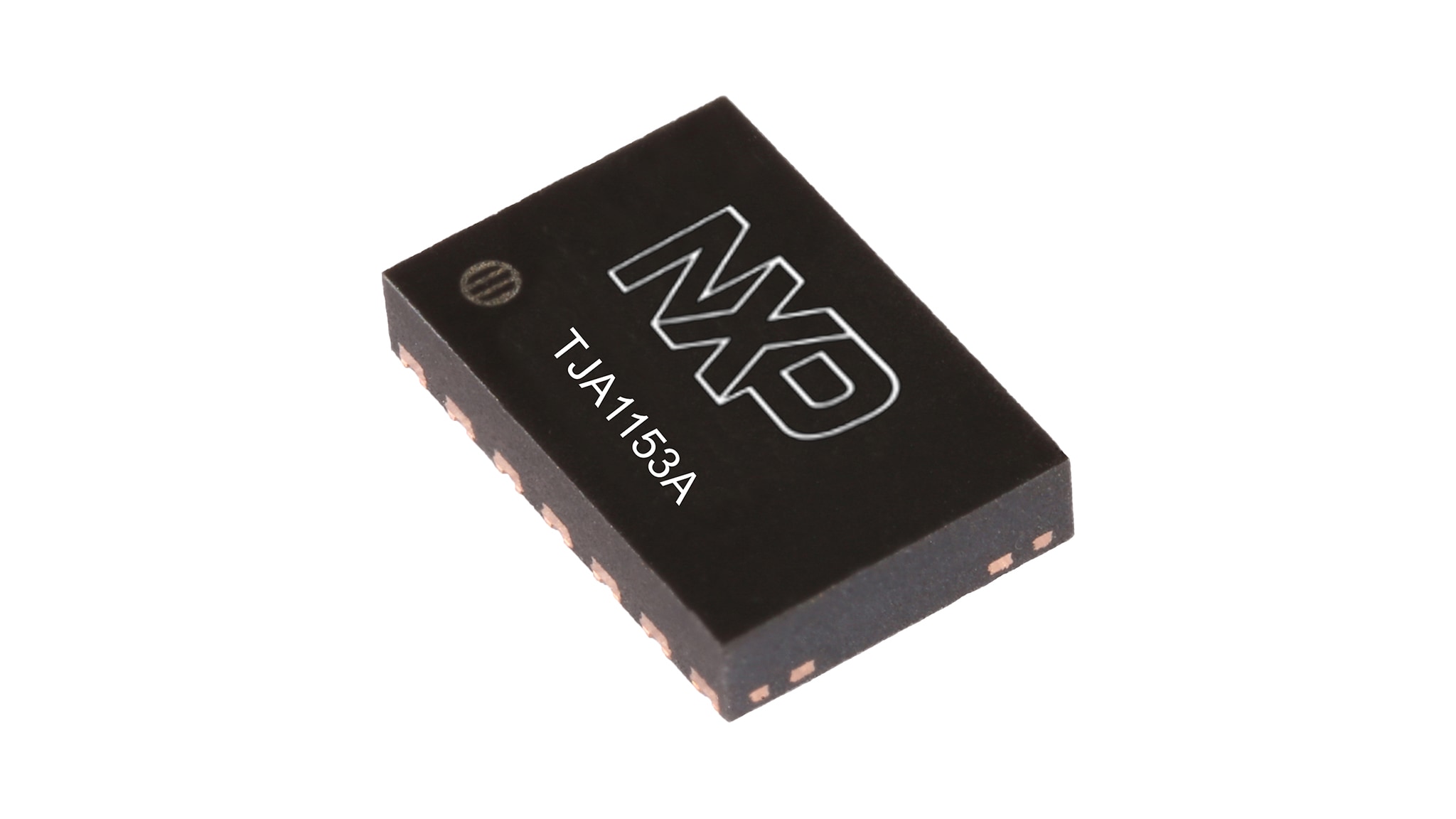

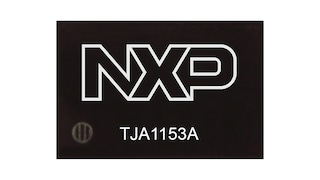

具有睡眠模式的安全HS-CAN收发器

滚动图片以放大

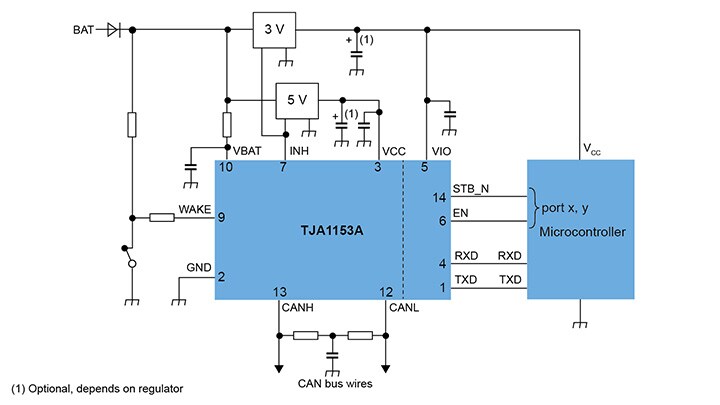

框图

TJA1153应用结构框图

TJA1153 Application Block Diagram

功能

基本信息

  • TJA1153A是一款具有睡眠模式和VIO电源引脚的安全HS-CAN收发器。VIO引脚可直接连接3.3 V和5 V微控制器
  • 符合ISO 11898-1:2015、ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准
  • 在经典CAN和CAN FD系统中运行,其仲裁相位比特率设置为125 kbit/s、250 kbit/s或500 kbit/s
  • 对于250 kbit/s和500 kbit/s的仲裁比特率,快速相位比特率可设置为仲裁比特率的两倍或四倍
  • 符合AEC-Q100 Rev-G标准(1级)
  • 低电磁辐射(EME)和高抗电磁干扰(EMI)

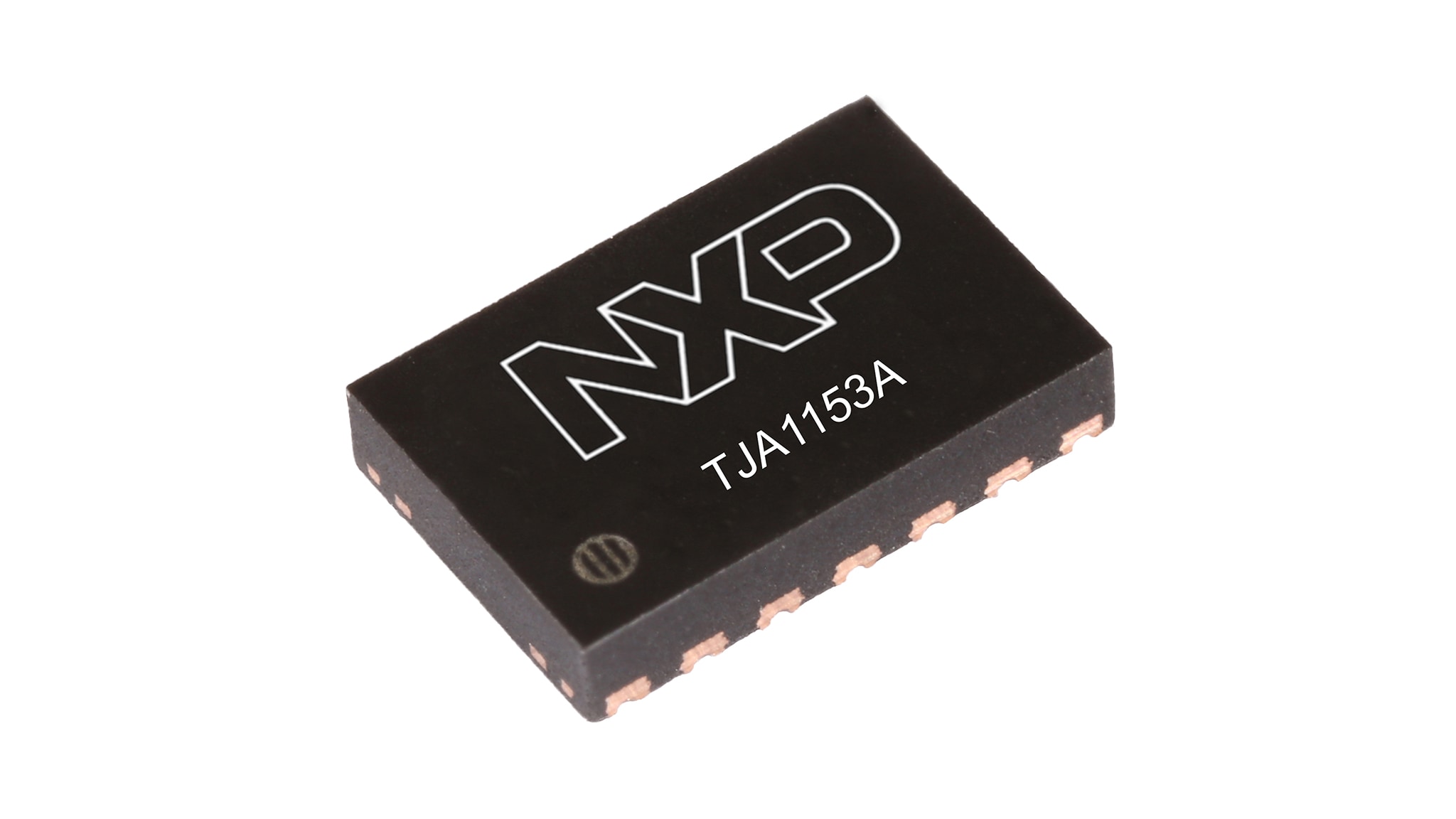

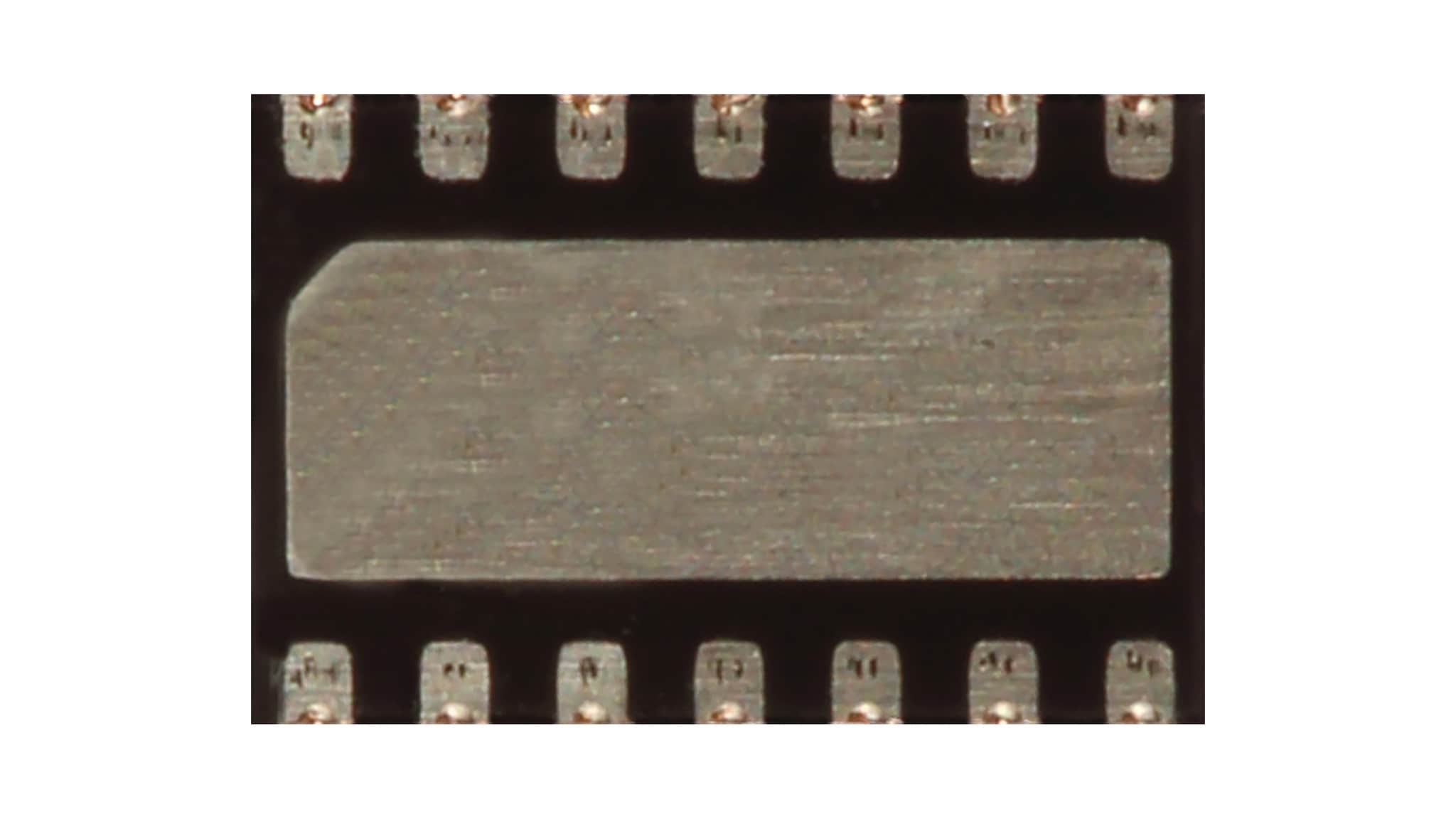

  • HVSON14小型塑料封装

系统控制和诊断功能

  • 通过专用控制引脚EN和STB_N进行模式控制
  • 过热关断

安全功能

  • 防欺诈
  • 防泛洪
  • 防篡改

可预测和故障停车操作

  • 所有供电状态下的功能行为均可预测
  • 收发器会在断电(零负载)时脱离总线
  • 以发送数据(TXD)为主的超时功能
  • TXD、EN和STB_N输入引脚的内部偏置

保护

  • 总线引脚具有高ESD处理能力(8 kV HBM)
  • 在汽车环境中对总线引脚和VBAT引脚提供抗瞬态保护
  • 引脚VCC、VIO和VBAT欠压检测
  • 过热保护功能

购买/参数

1 结果

包含 0 不推荐用于新设计

订购

计算机辅助设计模型

状态

封装类型

Package Pitch (mm)

Recommended Orderable Part Number

MCU I/O Interface (V)

VIO Option Available

Low Power Modes

传输速率(最大)(Kbps)

CAN Channels

产品类别

输入电压[最小到最大](V)

传输速率(最小)(Kbps)

Voltage on bus pins [Min-Max] (V)

VESD IEC on bus pins (+/- kV)

VESD HBM on bus pins (+/- kV)

Junction Temperature (Max) (℃)

保护

Wake-Up Pin

Min High Input Levels (V) [Vio]

Supported standards

SPLIT Pin

Thermal Resistance (Spec) (℃/W)

Product Application

正常供应

HVSON14

0.65

TJA1153ATK/0Z

3.3, 5.0

Y

Sleep Mode, Standby Mode

5000.0

1

Secure CAN / High-Speed CAN / CAN FD

4.75 to 5.25

40.0

-58 to 58

0 to 0

0 to 0

150

TXD dominant timeout, overtemperature, undervoltage

Y

2.1

ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5

N

50

Automotive, Industrial
