3相场效应晶体管预驱动器

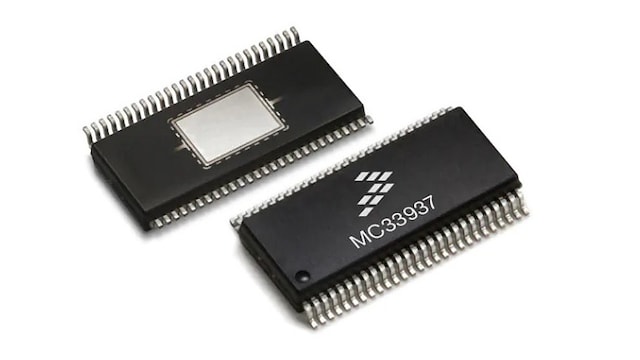

恩智浦®MC33937A是一款场效应晶体管(FET)预驱动器，专为3相电机控制和类似应用而设计。
- 该集成电路(IC)采用SMARTMOS®技术
- 该IC包含3个高边FET预驱动器和3个低边FET预驱动器
- 3个外部自举电容可为高边FET提供栅极电荷
- 该IC通过6个直接输入控制信号、一个用于设备设置和异步复位的SPI端口以及使能和中断信号与MCU相连接
- 可接受5.0V和3.0V逻辑电平输入，并提供5.0V的逻辑电平输出
- 面向MC33937的Processor Expert®组件能够帮助您快速完成嵌入式应用的开发
产品详情
特性
主要特性
- 8.0至40V范围内完全可设定，涵盖12V和24V汽车系统
- 扩展电压范围为6.0V至58V，涵盖12V和42V系统
- 大于1.0A的栅极驱动能力，具有保护功能
- 防止来自外部FET CGD和CGS的反向电荷注入
- 包含一个电荷泵，能以低电池电压支持FET全面驱动
- 可通过SPI端口设置死区时间
- 负载电流(IL)1A(典型值)
- 6个通道
- 漏源导通电阻：5500mOhm RDS(ON)(典型值)
- 并行SPI接口及输入控制器
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33937包含在15年产品长期供货计划中
相关产品
3相无刷电机预驱动器
购买/参数
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
文档
快速参考恩智浦 文档类别.
10 文件
紧凑列表
勘误表 (1)
-
MC33937, Mask R15N - Errata[MC33937ER]亮点
工程设计要点 (2)
应用笔记 (2)
数据手册 (1)
用户指南 (2)
-
KTSPIGENHELPUG, SPIGen Help Instructions[KTSPIGENHELPUG]
选型指南 (2)
-
Motor Driver – Selector Guide[MOTORDRIVERFLYR]
-
面向工业市场的模拟产品 - 简介[INDCONTANLPRDFL]
10 文件
紧凑列表
勘误表 (1)
-
MC33937, Mask R15N - Errata[MC33937ER]亮点
工程设计要点 (2)
应用笔记 (2)
数据手册 (1)
用户指南 (2)
-
KTSPIGENHELPUG, SPIGen Help Instructions[KTSPIGENHELPUG]
选型指南 (2)
-
Motor Driver – Selector Guide[MOTORDRIVERFLYR]
-
面向工业市场的模拟产品 - 简介[INDCONTANLPRDFL]
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 16 硬件
-
评估板和开发板评估套件 - 33937，三相FET预驱动器亮点
正常供应 -
评估板和开发板评估套件——USB-SPI接口，MC68HC908JW32，Dongle亮点
正常供应 -
评估板和开发板DSC MC56F84789电机和电源控制塔式系统模块亮点
正常供应 -
评估板和开发板低电压、3相电机控制塔式® 系统模块亮点
正常供应 -
评估板和开发板DEVKIT的电机控制Shield扩展板亮点
正常供应
