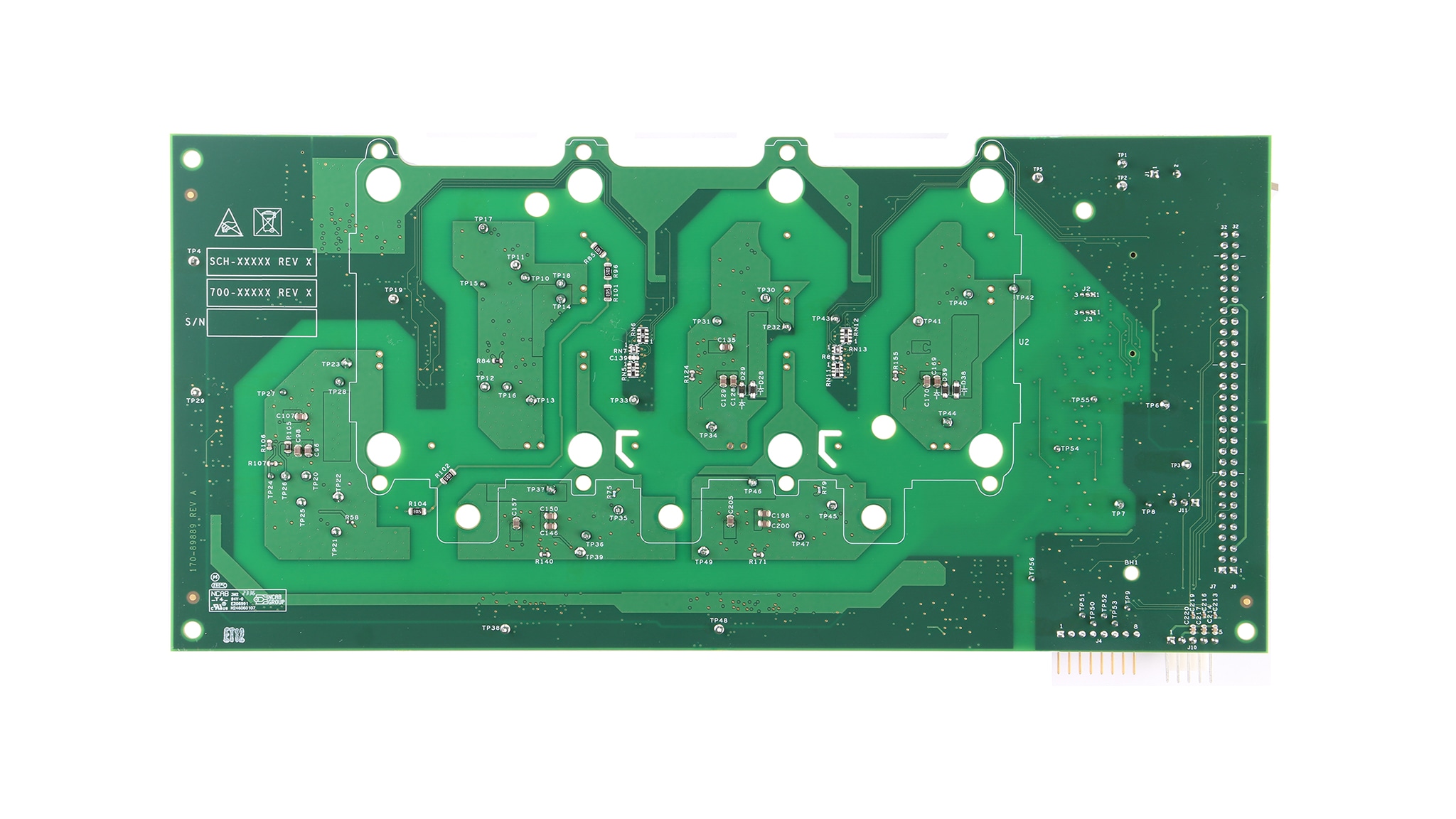

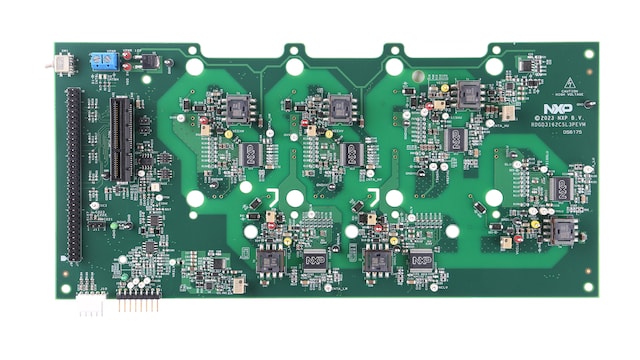

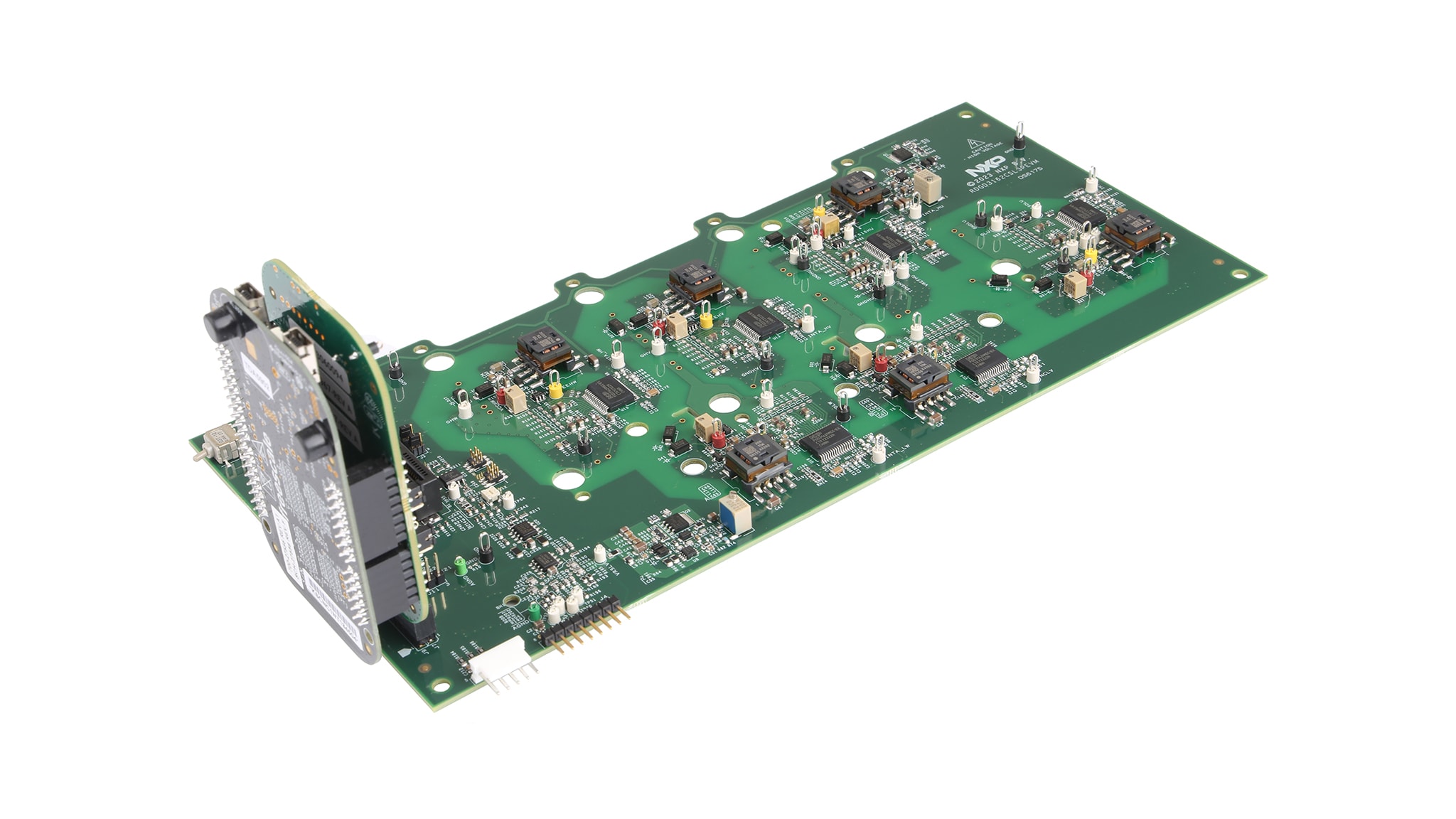

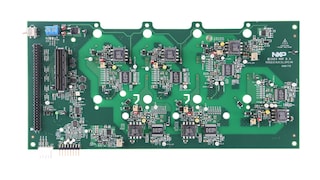

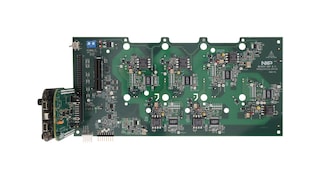

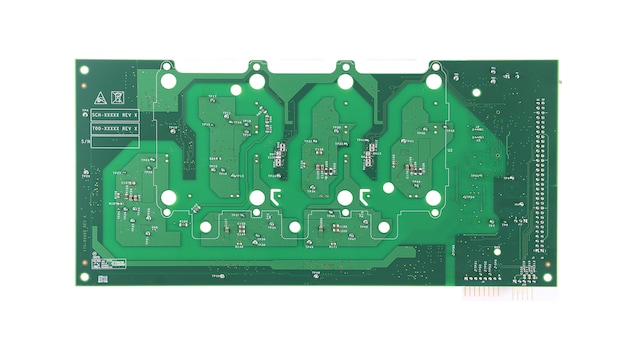

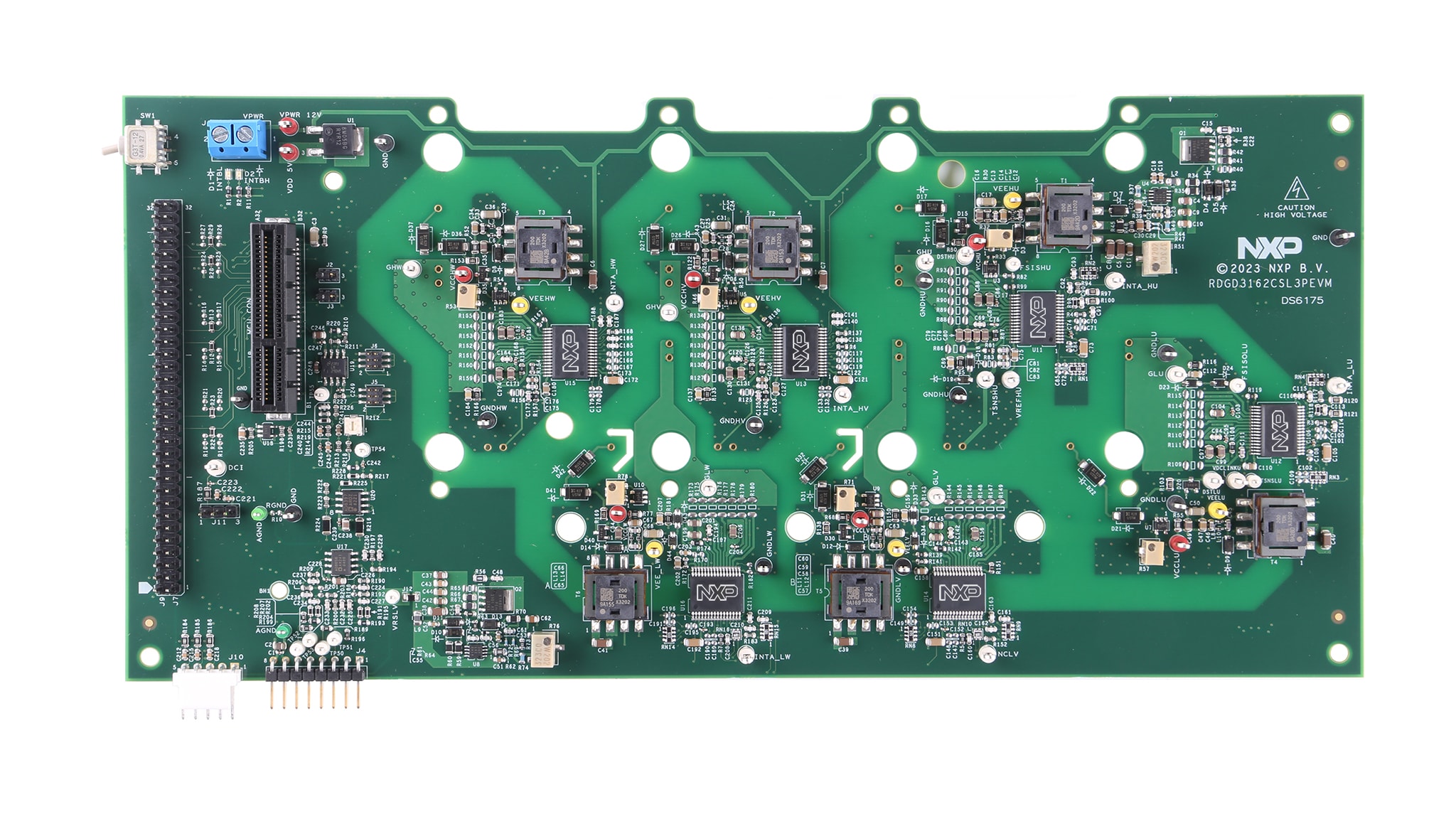

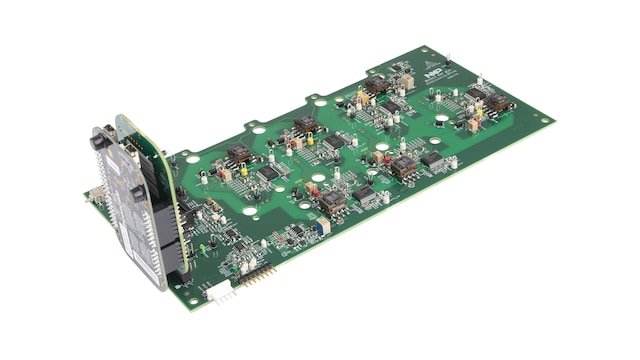

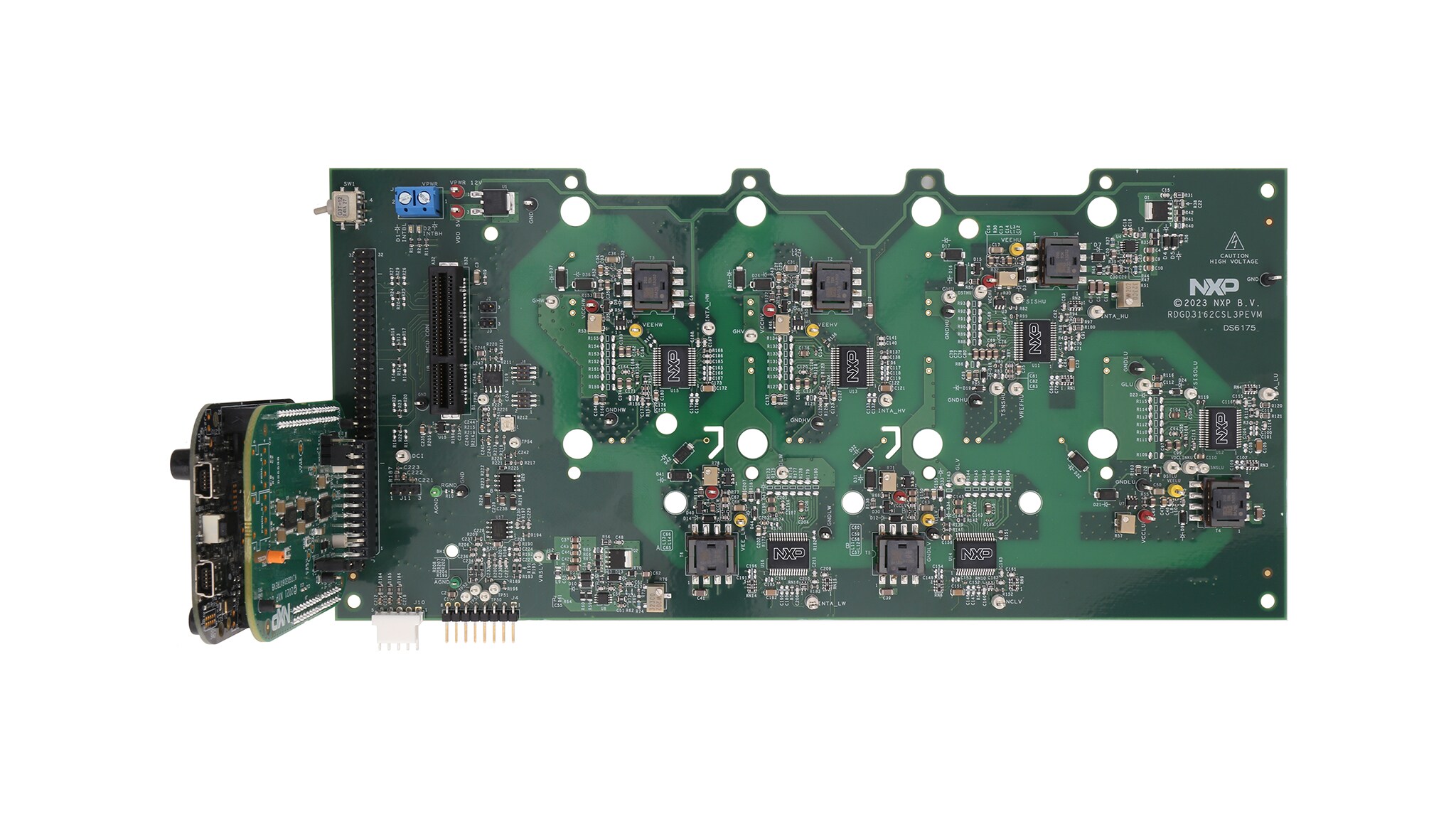

RDGD3162CSL3PEVM是一款三相逆变器参考设计和评估板，装有6个GD3162单通道IGBT/SiC MOSFET栅极驱动器。该评估板旨在连接兼容的BOSCH CSL B-Sample模块，用于全三相逆变器应用的开发和测试。该评估板内含KITGD316xTREVB MCU/转换器，可采用Flex GUI软件进行通信和测试。

设计文件

软件

产品详情

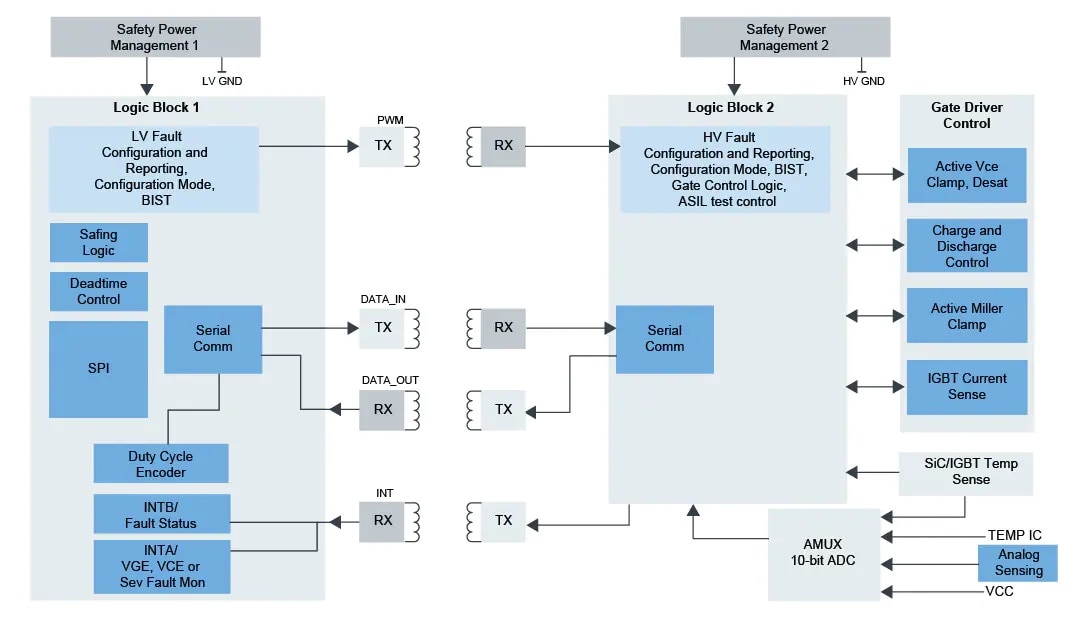

框图

GD3162

获取框图PDF

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

MPC5775B-E: MPC5775B和MPC5775E微控制器，适用于电池管理系统(BMS)和逆变器应用

电源管理

动力和发动机控制

GD3162: 具有动态栅极强度控制的先进高压隔离栅极驱动器

特性

尺寸和价格

外形小

兼容性

BOSCH CSL B-Sample 3相模块
如需了解模块引脚兼容性信息，请参见《用户指南》

主要特性

面向IGBT/SiC MOSFET的GD3162栅极驱动器
与Bosch CSL B-Sample三相模块兼容
菊花链SPI接口可配置
菊花链SPI可配置
高边/低边预驱动PWM
欠压和过压锁定
自由分散接地和测试点（表面贴装环路）
提供DESAT和电流感测短路保护
高压域反激式VCC电源可调
负VEE可调
LED中断指示灯
支持PCIe MCU接口
兼容KITGD316xTREVB，用于全三相SPI通信和单相双脉冲和短路测试

组件

GD3162栅极驱动器
用于隔离电源、接地和VEE的反激式开关电路
支持PCIe MCU接口
旋转变压器电路
INTB LED

接口

DC总线滤波器
相电流滤波器
PCIe MCU
Micro USB KITGD31xTREVB
旋转变压器电路接头

连接器

12V电源
旋转变压器
相电流
DC总线
HybridPACK驱动3相模块
PCIe MCU接口
KL25Z MCU接口

电源

带有板载隔离VCC反激电源的12V外部电源输入

调试

用于关键信号和KITGD316XTREVB（KL25Z MCU/3.3V至5V转换器）连接的双排头

文档
