产品详情

框图

MCSPTR2AK396的特性

MCSPTR2AK396 Motor Control Application Block Diagram

获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

S32K39-37-36: 面向电气化应用的S32K39/37/36微控制器

电源管理

预驱动器

MC33937: 3相场效应晶体管预驱动器

安全SBC

FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

特性

硬件特性

专为三相永磁同步电机或无刷直流电机控制而设计，具有CAN、以太网、LIN、SPI、DSP/MSC、QSPI和I²C
位置/速度传感器选项：解析器、编码器、霍尔传感器或无传感器技术
电压/电流传感器：直流母线电压和电流、相电压、BEMF电压、过压/过流保护

软件特性

具有弱磁控制功能的磁场定向控制(FOC)，用于正弦波电机(PMSM)

提供非Autosar应用的ANSI C示例和基于模型的设计

汽车数学和电机控制库(AMMCLib)：基于预编译软件库模块构建的控制算法
FreeMASTER和电机控制应用调优(MCAT)工具：控制结构不同层级的应用调优和变量跟踪
S32 Design Studio for S32 Platform IDE和S32K3实时驱动程序(RTD)：基于S32K3 RTD在S32DS中创建的示例软件

电机控制功能

带解析器的三相永磁同步电机，每相30V，3000RPM，0.32Nm，95W，5.2A

电源

+24 VDC 5A电源

接口

100/10 Mbit汽车以太网(MATEnet连接器)、CAN(FD)
板载PEmicro调试器(micro-USB连接器)，带有用于串行通信的虚拟COM端口
20引脚Arm标准JTAG连接器

使能工具

基于ANSI-C的示例软件，可基于S32K3 RTD驱动程序在S32 Design Studio for S32 Platform中创建
基于S32K3 RTD驱动程序构建的基于模型的设计工具箱(MBDT)示例软件
支持FreeMASTER实时调试
MCAT工具(软件包的一部分)

购买选项

点击展开

MCSPTR2AK396
正常供应

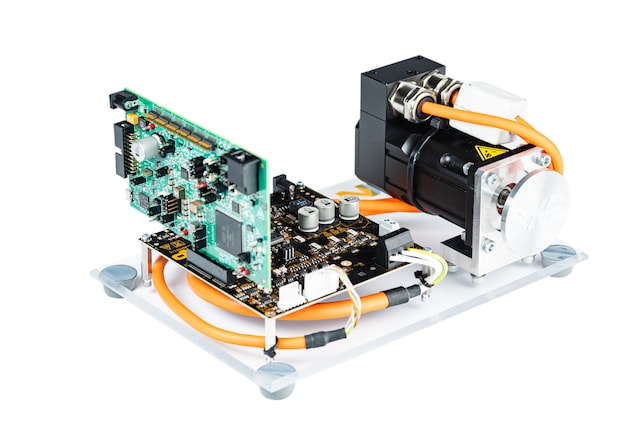

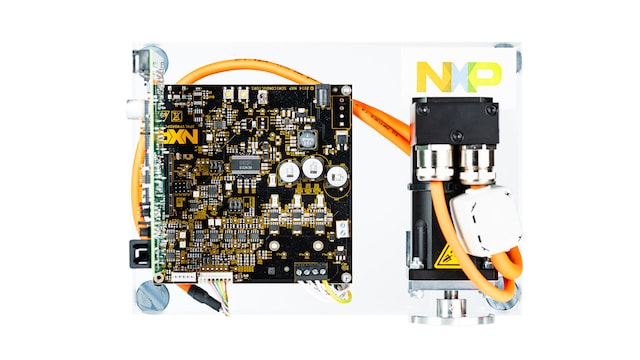

3-Phase Permanent Magnet Synchronous Motor Control Development Kit with S32K396.
- 控制器板
- 逆变器板
- PMSM电机
- 带安装配件的Plexi框架
- 24V 5A电源
- 通用电源适配器
- Micro USB线，电源线

$1850.00 USD
数量为 1
- 供货情况: 现货
- 库存: 2
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

5 文件

紧凑列表

S32K39/37/36 Electrification MCUs Reference Manual[S32K396RM]

PDFNov 1, 2024版本更新 4.0

AN14481: MCSPTR2AK396 3-phase PMSM Motor Control Kit with S32K396 Application Note[AN14481]

PDFJan 5, 2025版本更新 0.2
MPC574xP to S32K39/S32K37 Migration Guidelines Application Note[AN13708]

PDFDec 1, 2022版本更新 0

S32K39/37/36 Electrification MCUs Data Sheet[S32K39-S32K37-DS]

PDFJun 14, 2024版本更新 4

Getting Started with the MCSPTR2AK396 Automotive Motor Control Kit[GS-MCSPTR2AK396]快速入门

HTMLNov 25, 2024

设计资源

Related Hardware

快速参考恩智浦板类型.

2 硬件

评估板和开发板

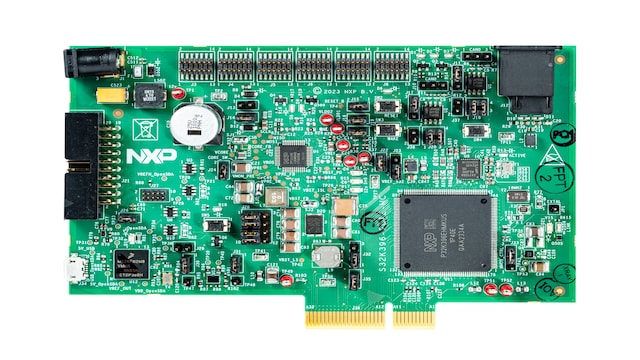

S32K39/37/36电气化微控制器评估板
