具有动态栅极强度控制的先进高压隔离栅极驱动器

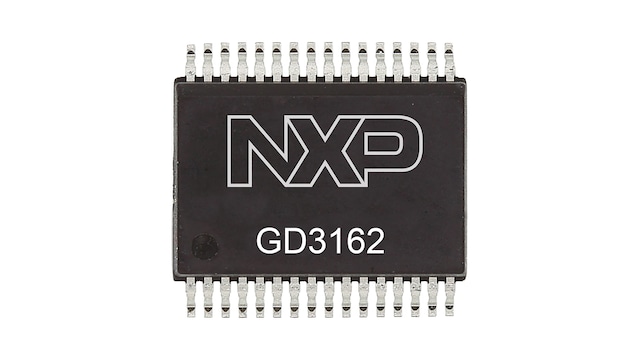

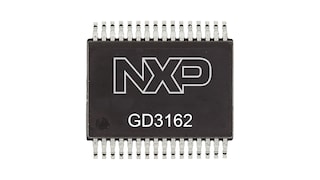

GD3162是一款先进的电流隔离单通道栅极驱动器，可驱动xEV牵引逆变器的最新SiC和IGBT模块。
GD3162通过SPI上的可编程接口提供可调的动态栅极强度驱动。此外，此器件发生故障时，可自动开启高级可编程保护功能，并通过中断引脚报告电源器件和栅极驱动器的状态。
GD3162专为高功能安全等级系统(ASIL C/D)而设计，可满足汽车应用的严格要求，符合AEC-Q100 1级认证。
产品详情
特性
操作
- 增强驱动强度的集成升压能力：高达10/20/30A拉电流/灌电流
- 最大VCC输出电压：25V
- 可编程ADC延迟——PWM上升沿或下降沿的采样延迟高达8μs
保护
- 集成的高压温度感测(TSENSE)，用于NTC热敏电阻或二极管传感器，具有可编程的偏移和增益
- 快速的VCE DeSat检测和反应时间：<1µs (SiC)
- 改进的PWM死区时间范围可降低开关损耗(SiC)
- 可编程的两级关断(2LTO)和软关机(SSD)
- 提供MCU控制或安全逻辑控制的栅极驱动，为DC link电容进行有效放电
功能安全
- 附加的可编程故障引脚(INTA)
- 集成式高压故障管理(FSISO)
- 可编程VCE输出监测
绝缘/隔离
- 最小共模瞬态抗扰度(CMTI)>100V/ns
- 符合UL1577的5000Vrms电气隔离（已规划）
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划，确保为您的嵌入式设计提供稳定的产品供应。GD3162包含在15年产品长期供货计划中。
相关产品

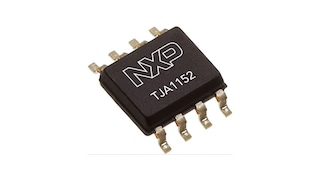

具有待机模式的安全HS-CAN收发器
面向电气化应用的S32K39/37/36微控制器

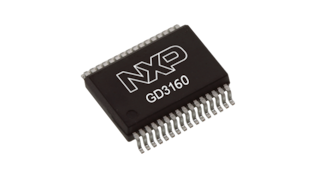

面向SiC MOSFET的具有段式驱动的先进高压隔离栅极驱动器
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-
完整解决方案第3代电动汽车功率逆变器控制参考设计
-

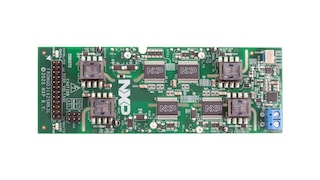

评估板和开发板GD3162半桥评估套件
-
