S32K396-BGA-DC1评估板快速入门

上次修改时间： Jun 10, 2024支持 S32K39/37/36电气化微控制器评估板

本文档内容

  • 1

    开箱即用

  • 2

    获取软件

  • 3

    连接

购买 S32K39/37/36电气化微控制器评估板

本文档内容

1. 开箱即用

1.1 S32K396-BGA-DC1评估板介绍

S32K396-BGA-DC1 Features

S32K396-BGA-DC1 Features

1.2 结构框图特性

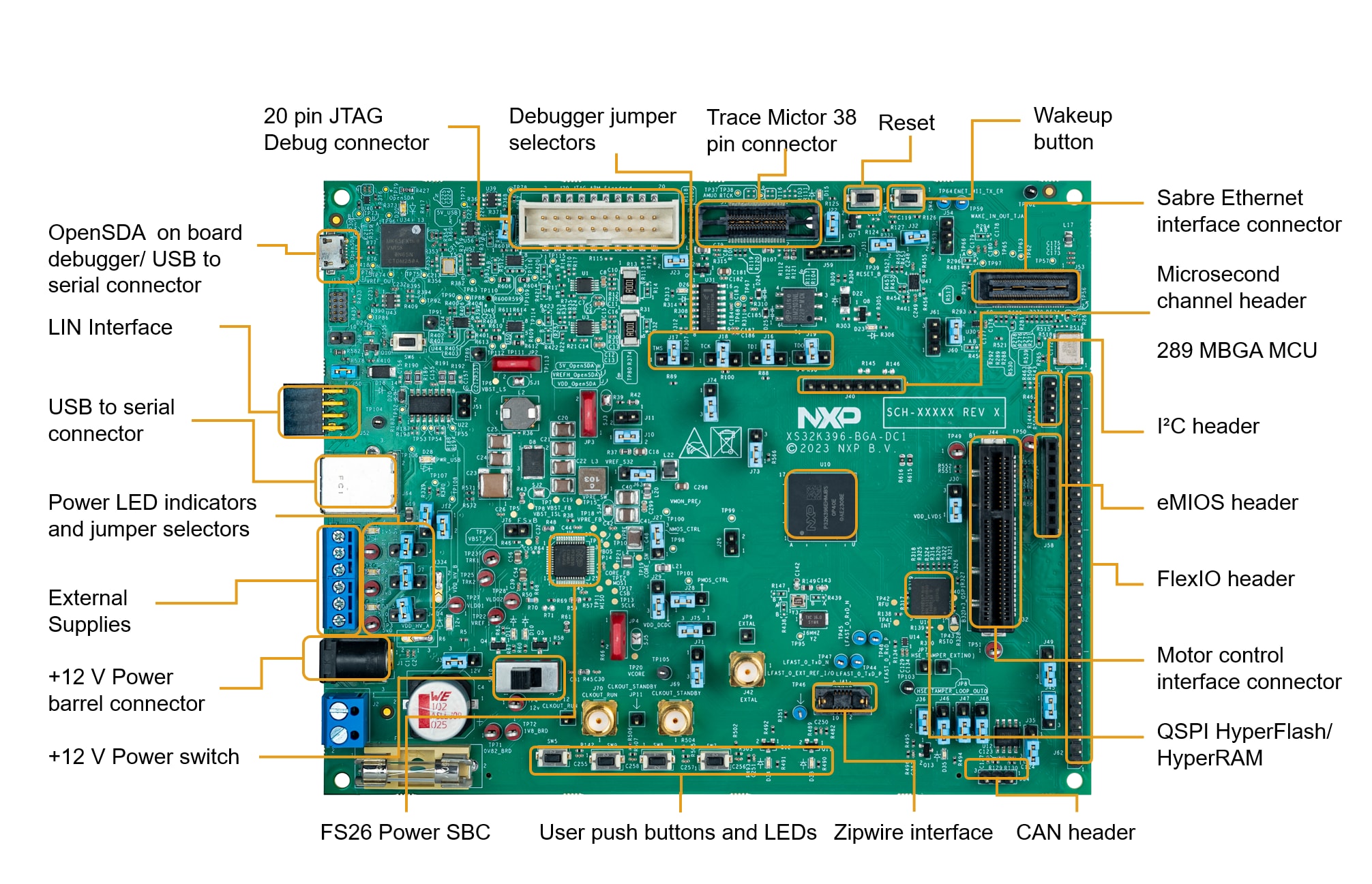

S32K396-BGA-DC1 Evaluation Board features

S32K396-BGA-DC1 Evaluation Board features

下一页获取软件

2. 获取软件

2.1 下载并安装最新的S32DS

下载并安装S32 Design Studio IDE for S32 Platform。点击S32 Design Studio for S32 Platform v.3.5。

下载

2.2 更新S32 Design Studio

  1. 运行Design Studio
  2. 进入菜单，点击“帮助/S32DS扩展和更新”

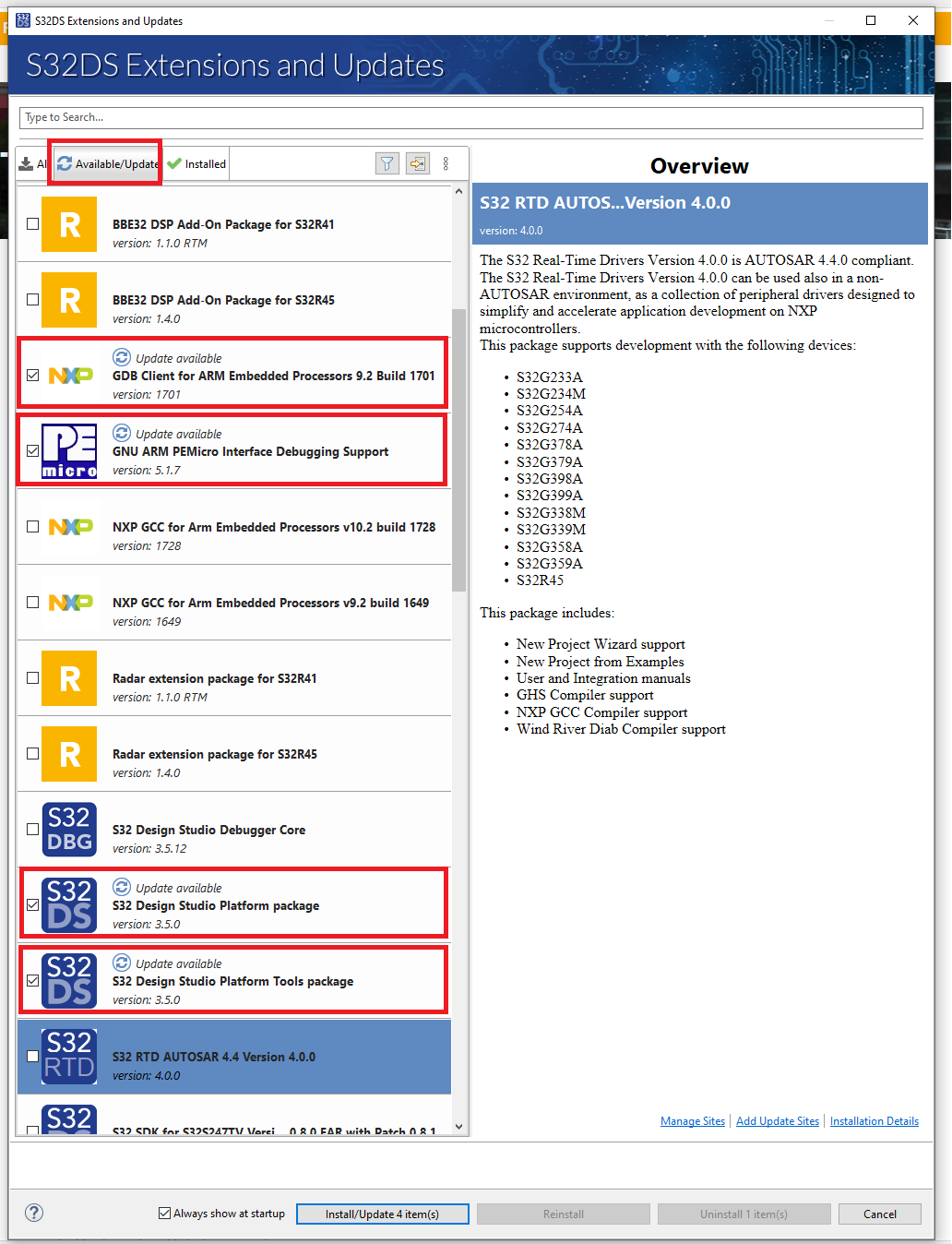

  3. 选择“可用更新”，并使用蓝色更新图标安装所有更新

2.3 下载并安装S32K396开发包

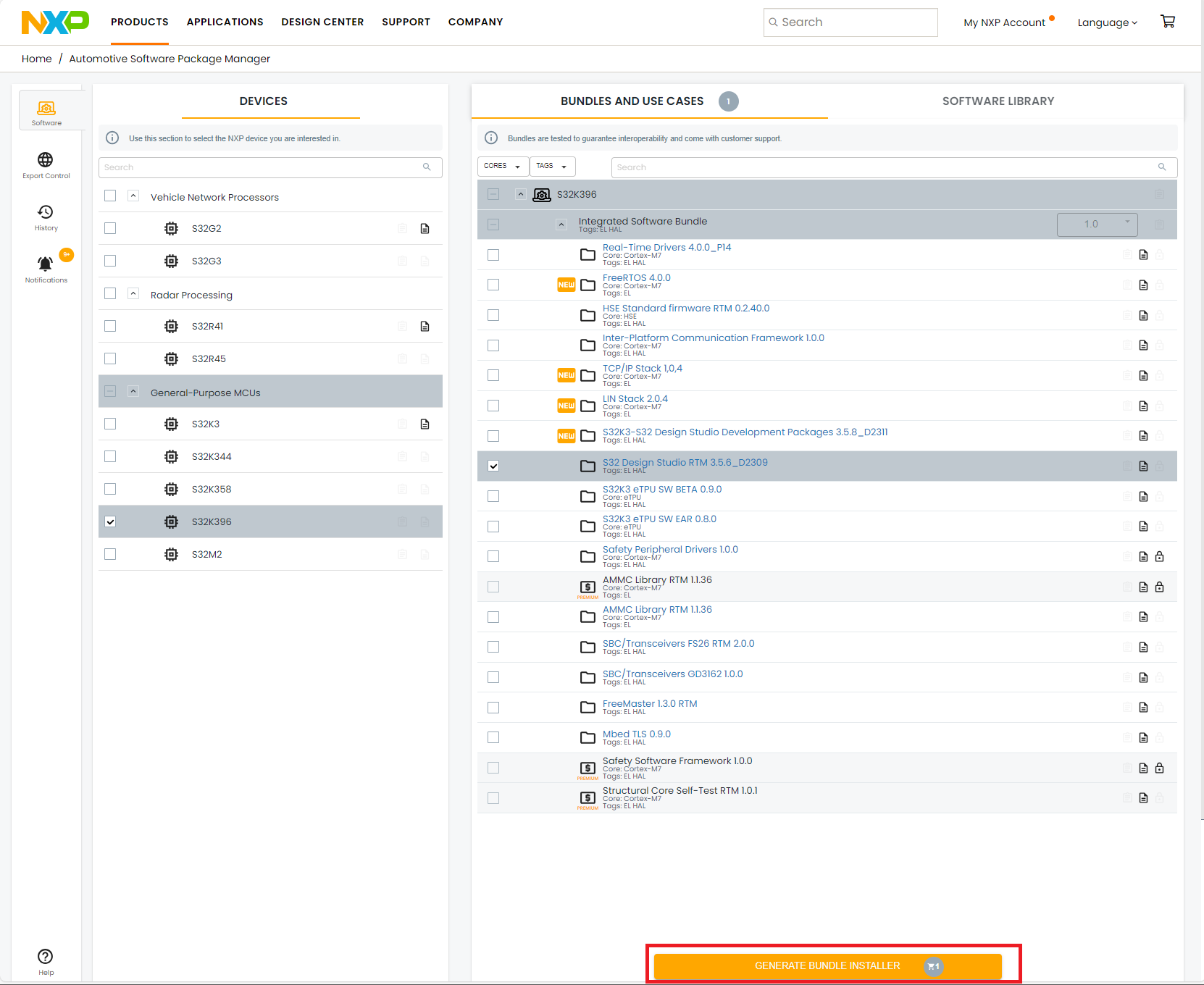

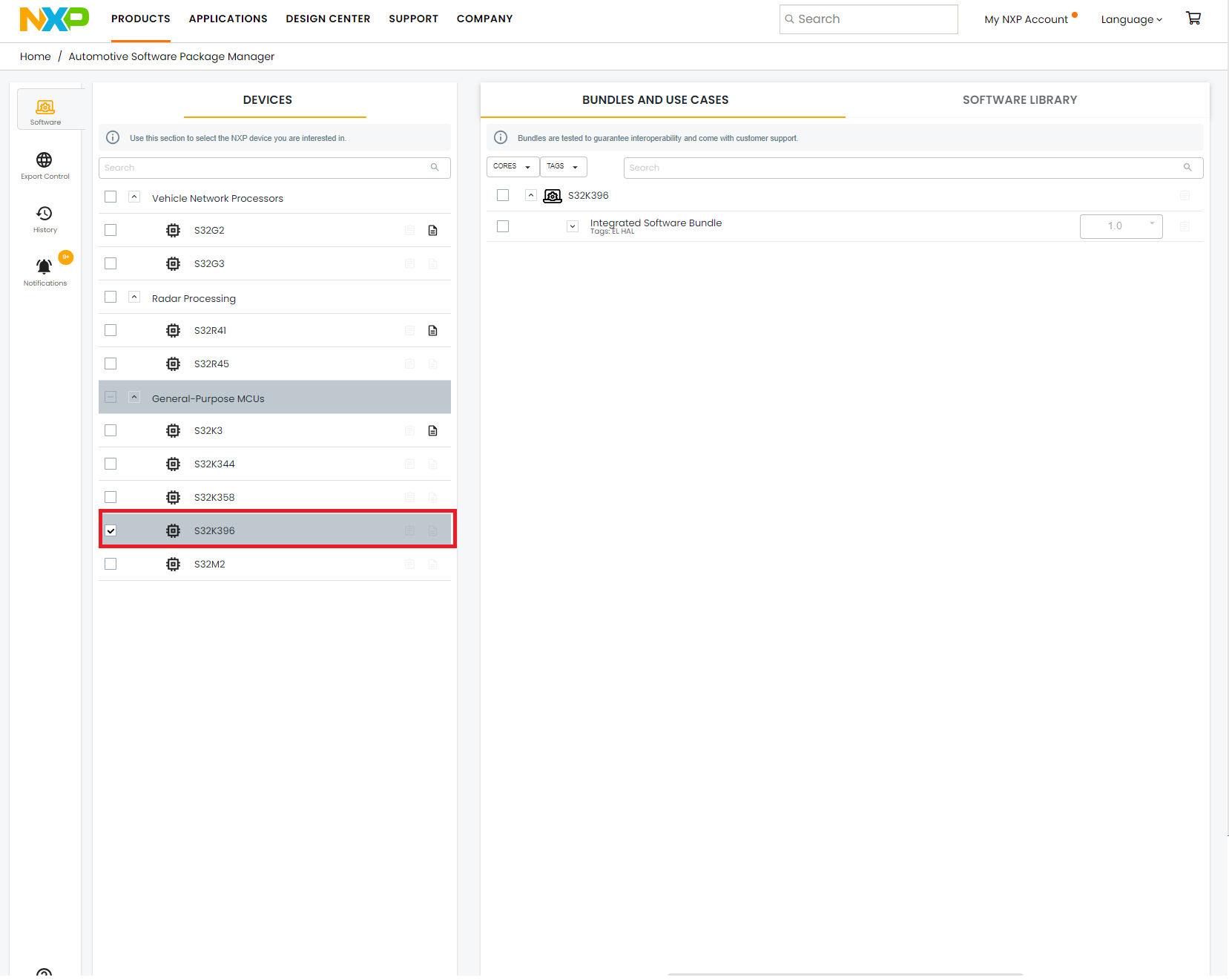

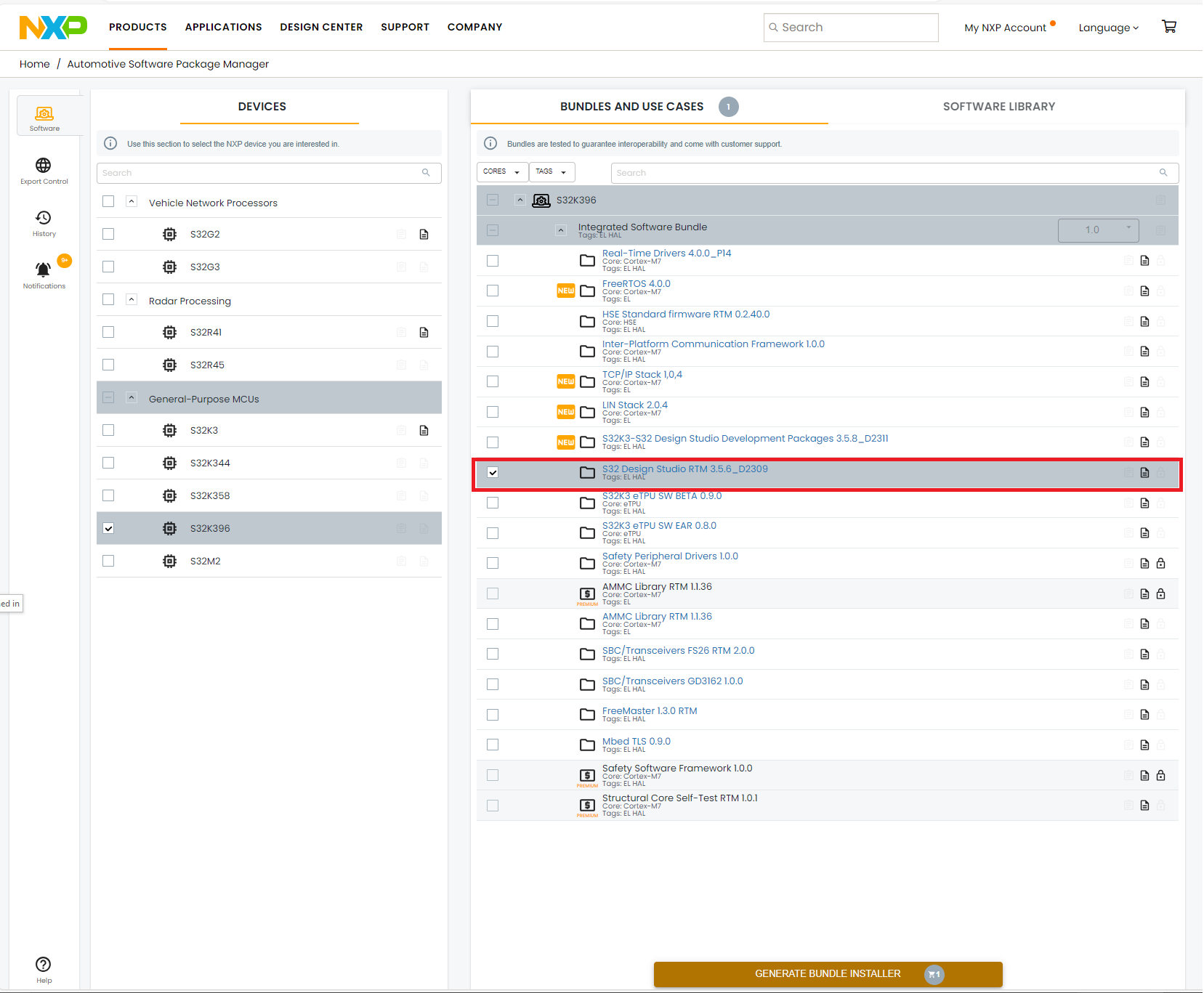

  1. 在Automotive Software Package Manager（汽车软件包管理器）安装S32K39软件包
  2. 打开集成软件包，选择S32 Design Studio RTM 3.5.6_D2309
  3. 点击“生成捆绑包安装程序”并按照说明进行操作

2.4 安装S32K3xx开发包和RTD

  1. 进入菜单，点击“帮助/S32DS扩展和更新”

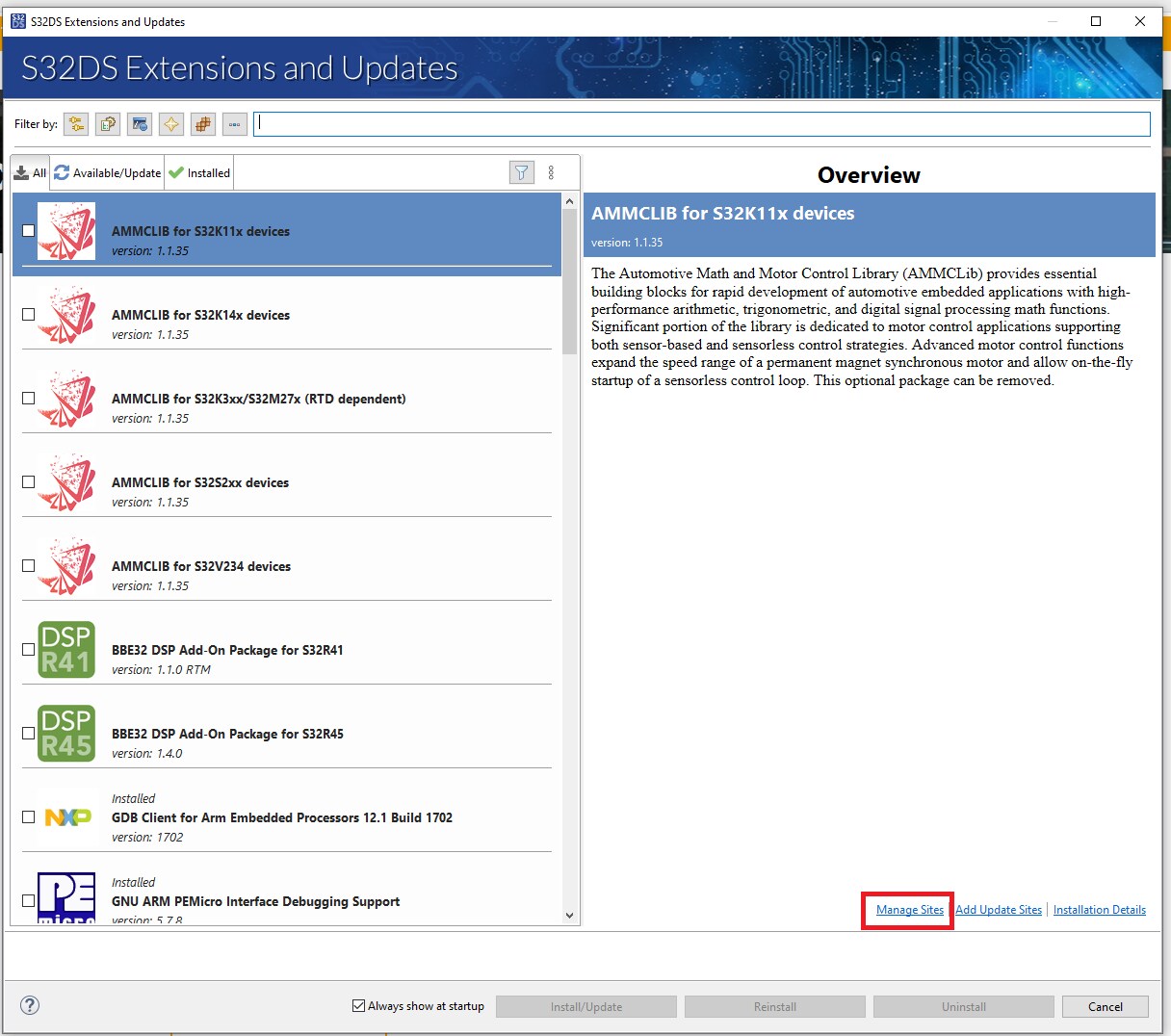

  2. 点击“管理站点”

    Click on Manage Sites

    Click on Manage Sites

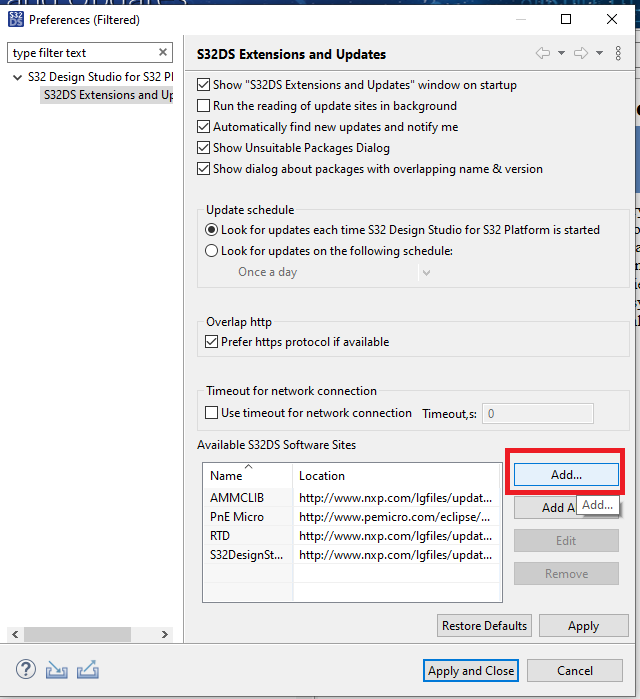

  3. 点击“添加”按钮

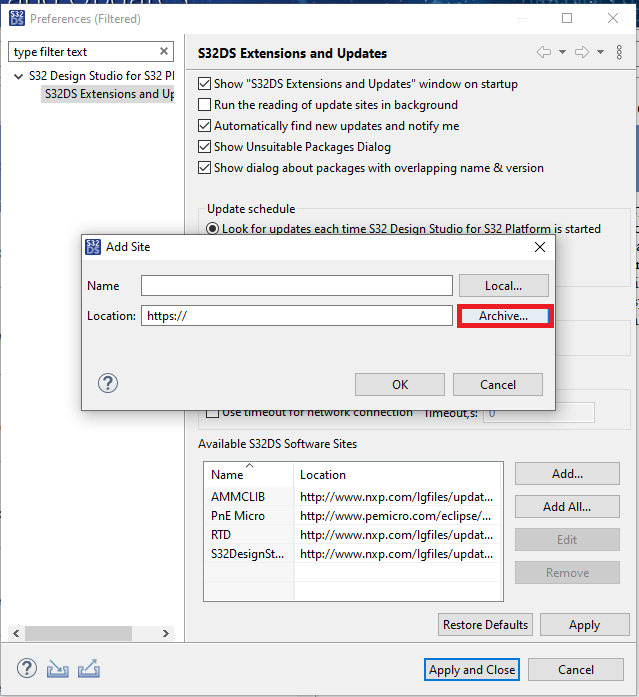

  4. 点击“存档”按钮，选择下载的K396开发包存档文件

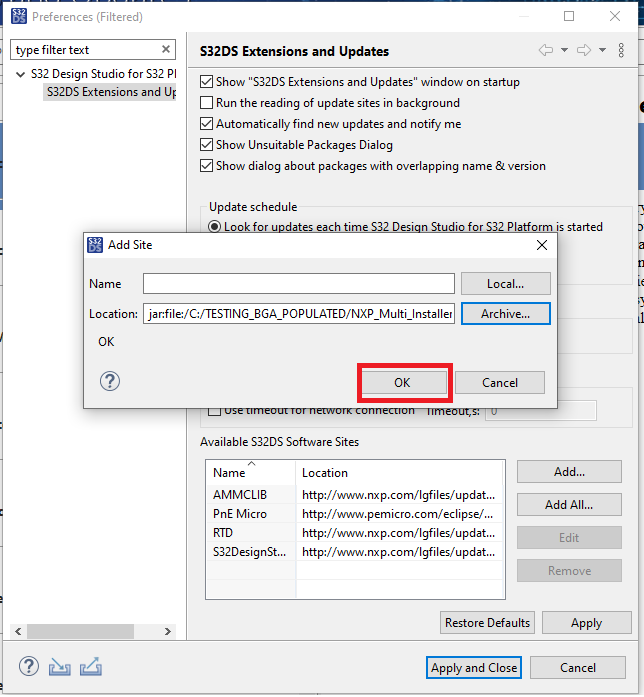

  5. 点击“确定”
  6. 点击“Apply and Close(应用并关闭)”

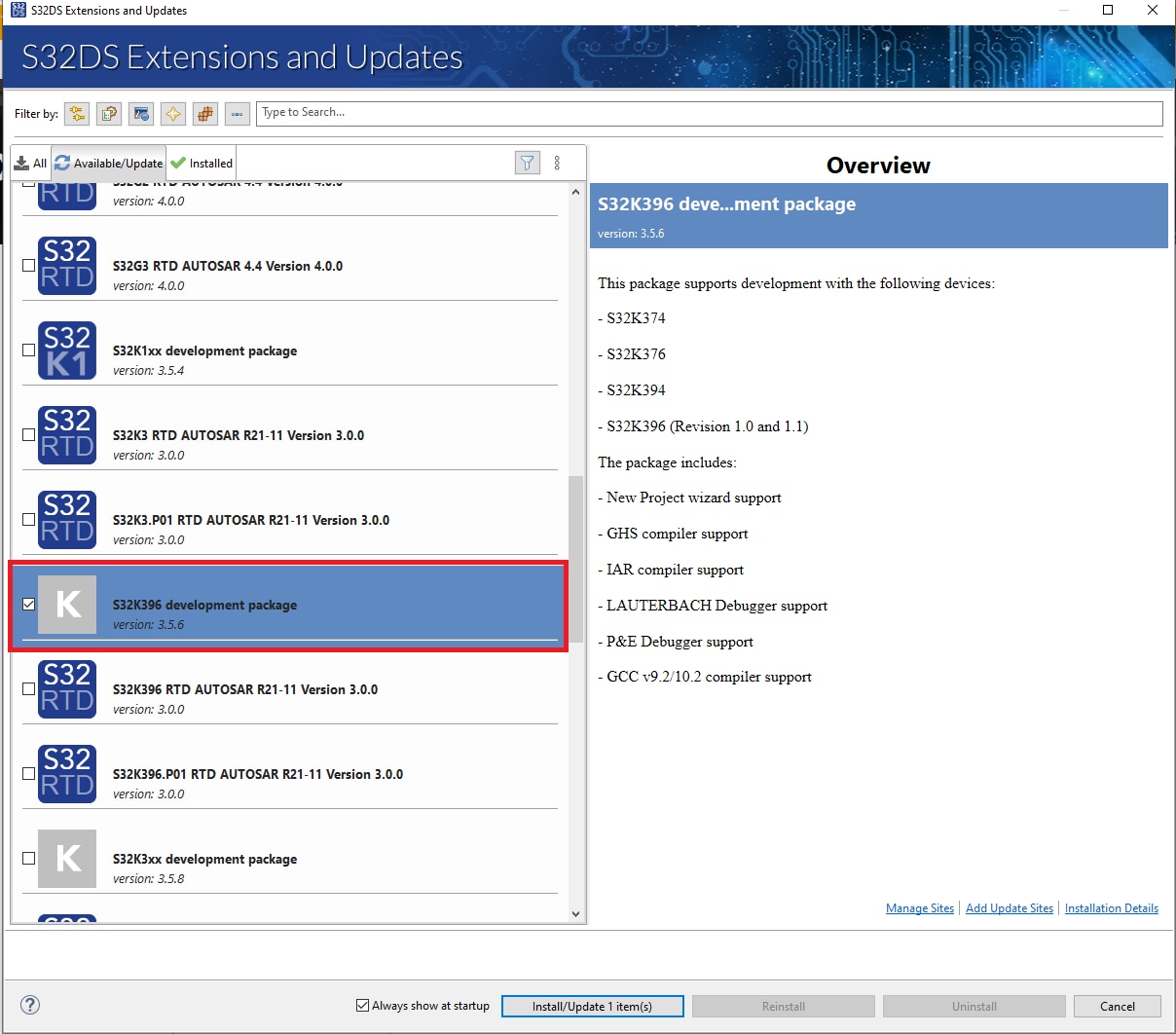

  7. 选择并安装S32K396开发包

2.5 安装RTD驱动程序

  1. 进入菜单，点击“帮助/S32DS扩展和更新”

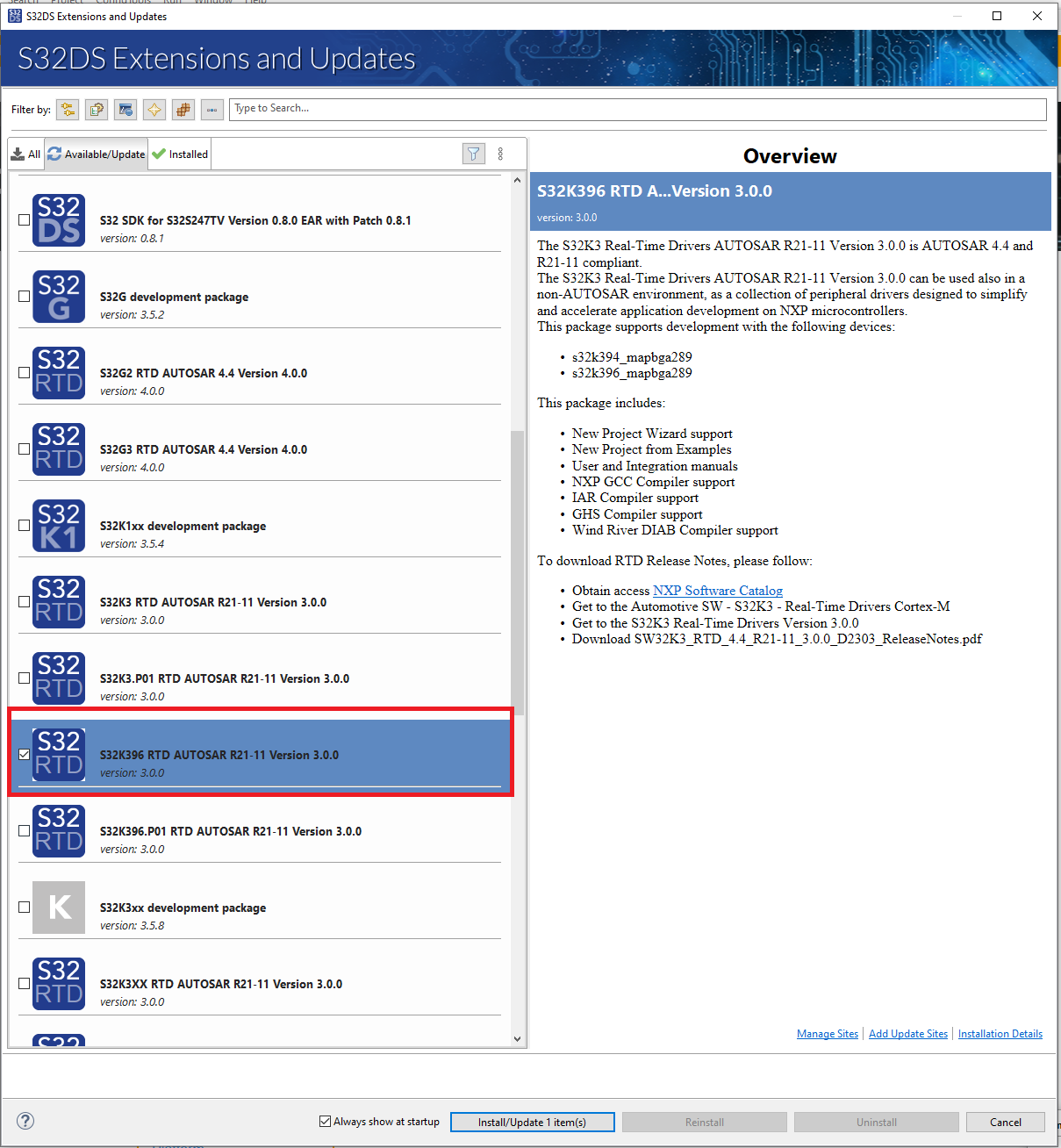

  2. 选择S32K396 RTD AUTOSAR R21-11 V3.0.0并安装

2.6 为LED D35创建项目

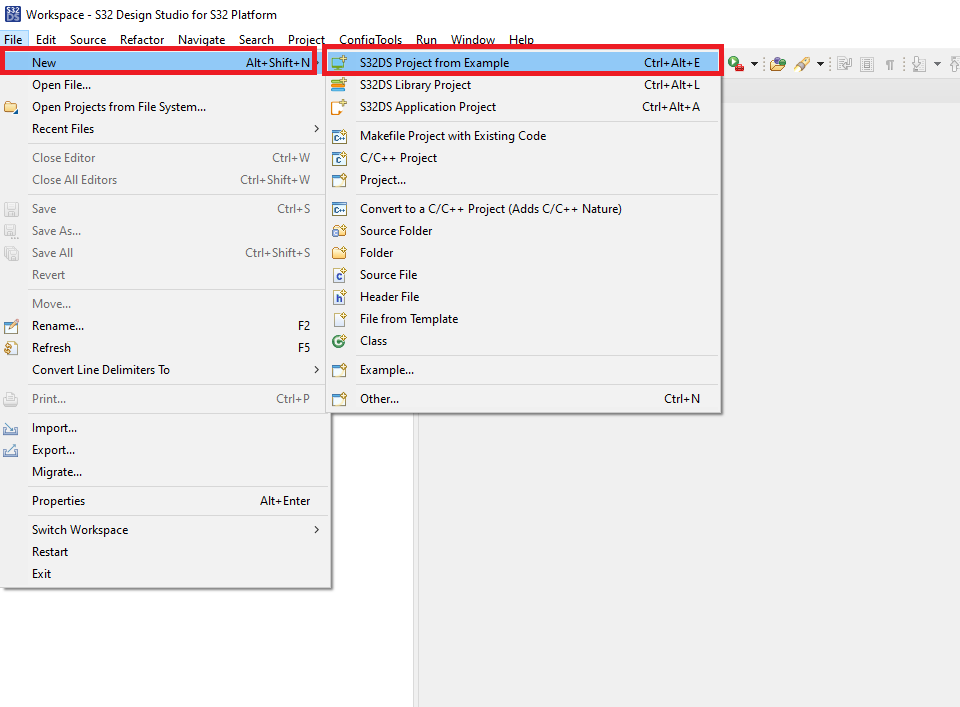

  1. 进入菜单，点击“新建/根据示例创建S32DS项目”

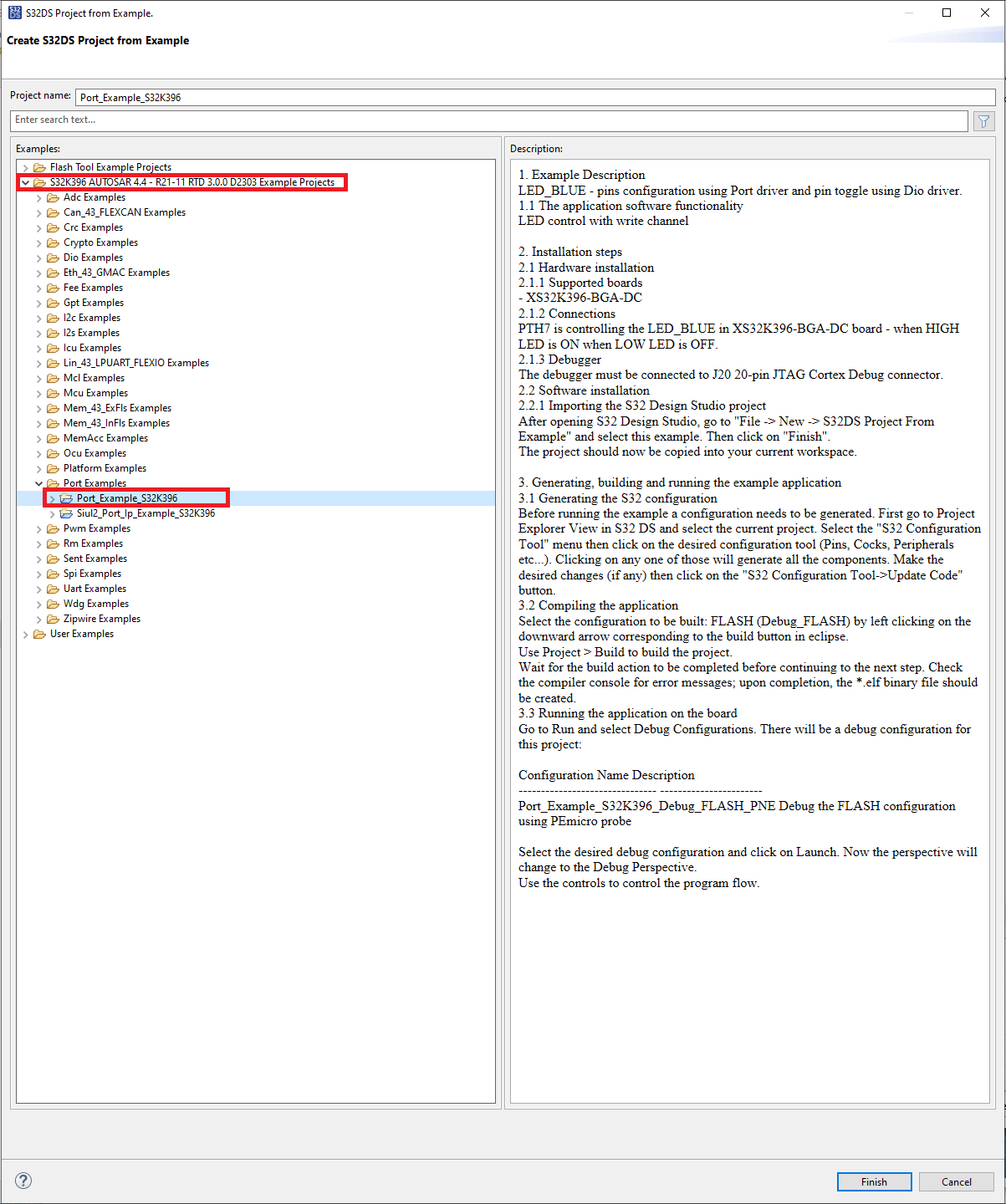

  2. 打开S32K396 AUTOSAR 4.4 - R21-11 RTD 3.0.0 D2303示例项目并选择Port_Example_S32K396

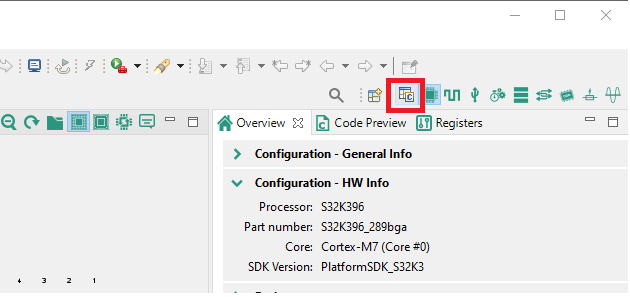

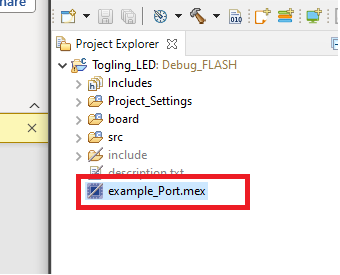

  3. 打开mex文件以生成RTD所需的文件

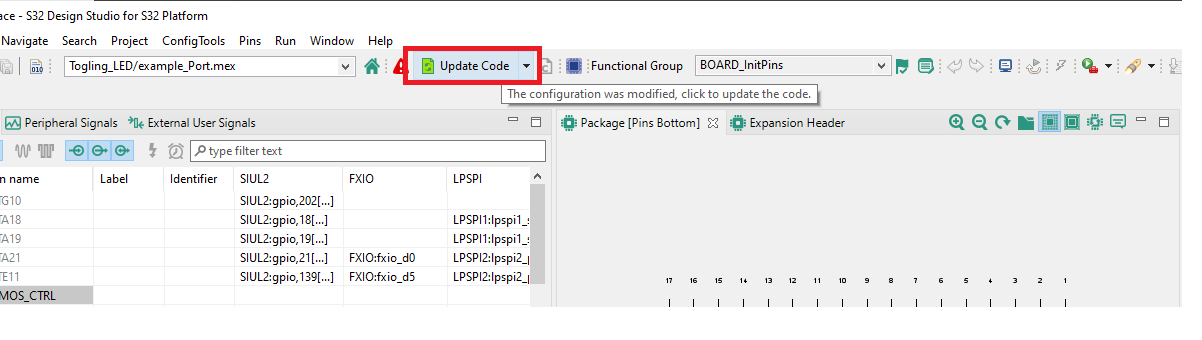

  4. 点击“更新代码”
  5. 返回源代码视图

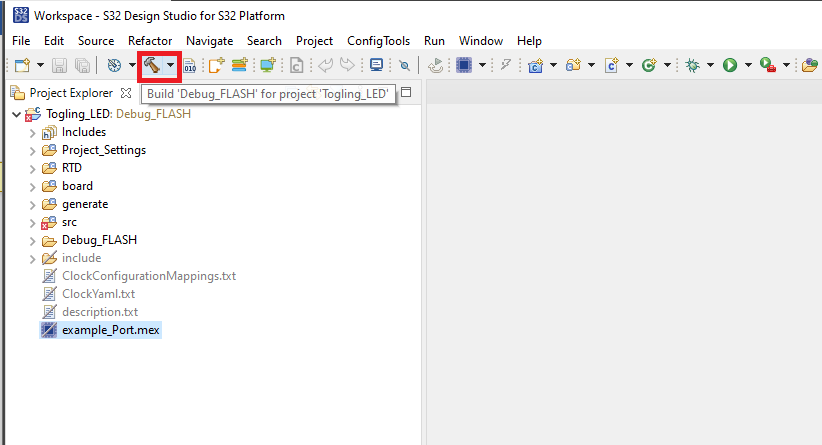

  6. 通过点击锤子图标构建项目

2.7 将代码烧录到板上

  1. 通过外部调试器

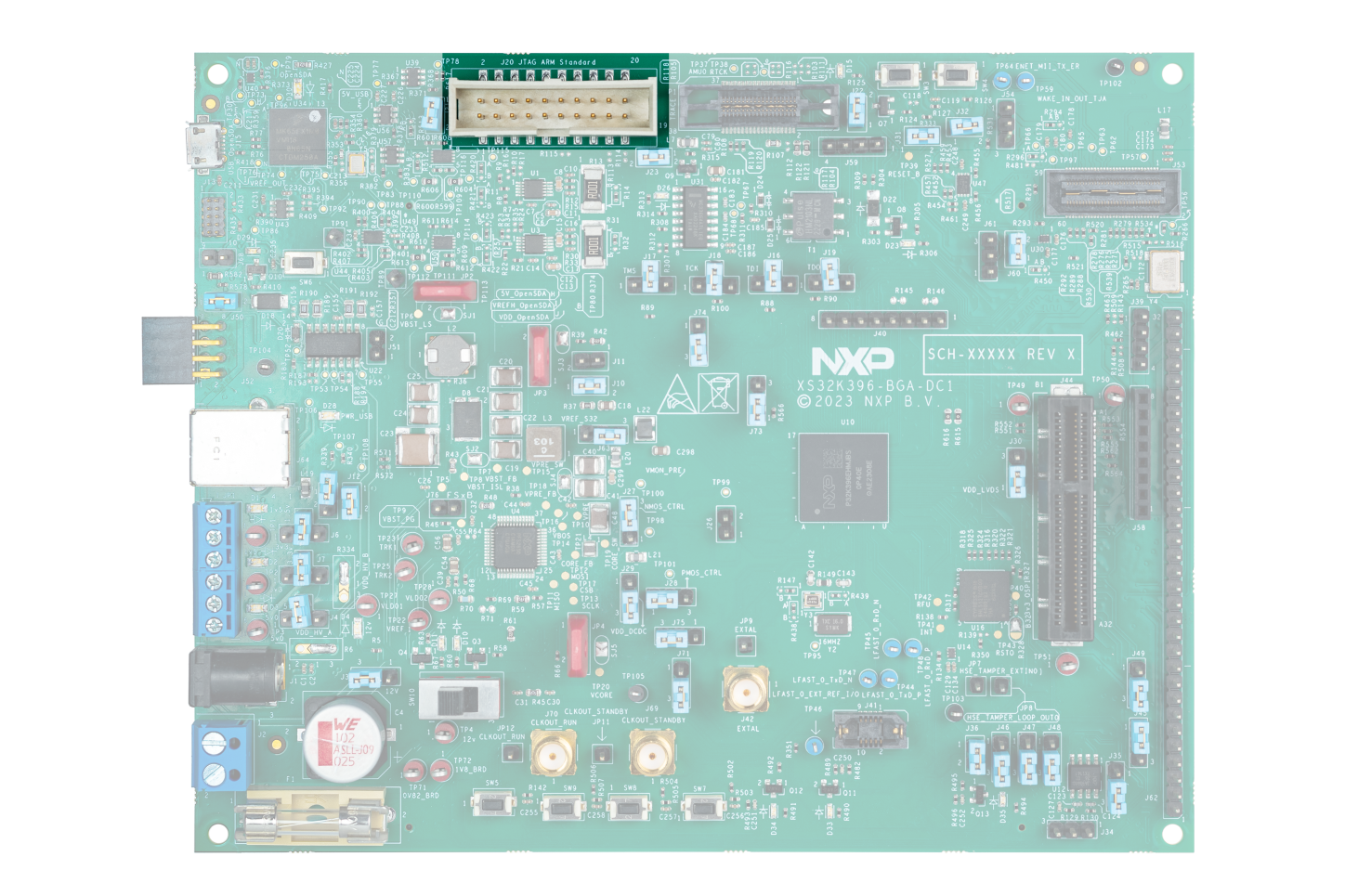

    1. 默认情况下，该板配置为使用连接到J20的外部调试器
    2. 连接外部调试器并对S32DS生成的elf进行编程
  2. 使用板载OpenSDA调试器

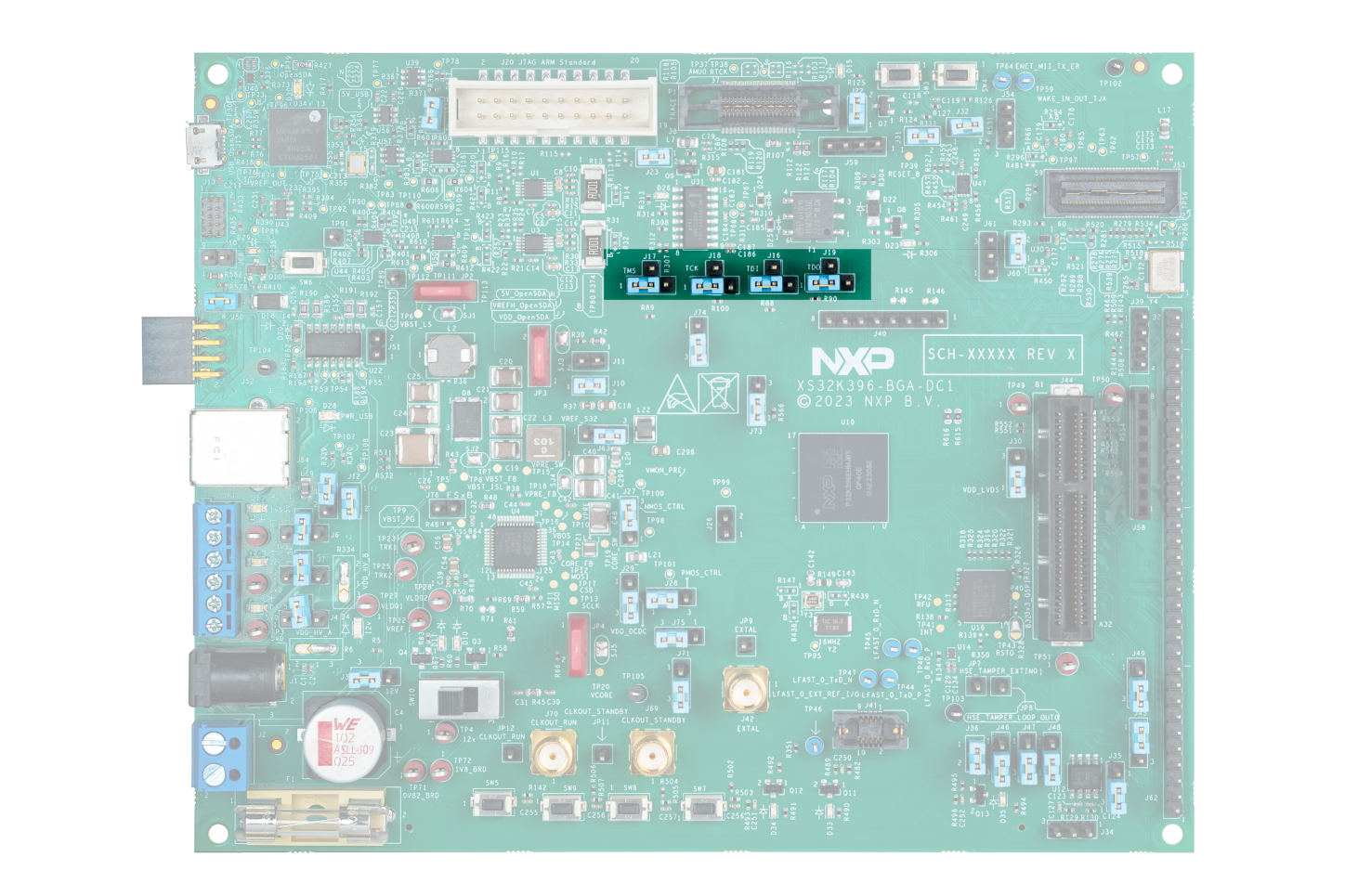

    1. 更改调试器选择跳线以使用OpenSDAOpenSDA （J16、J17、J18、J19位置1-2）
    2. 通过USB电缆将板与PC连接，并将12V电源插入板。当SW10处于OFF位置时，将电源插入板，并在施加12V电压后转到ON位置

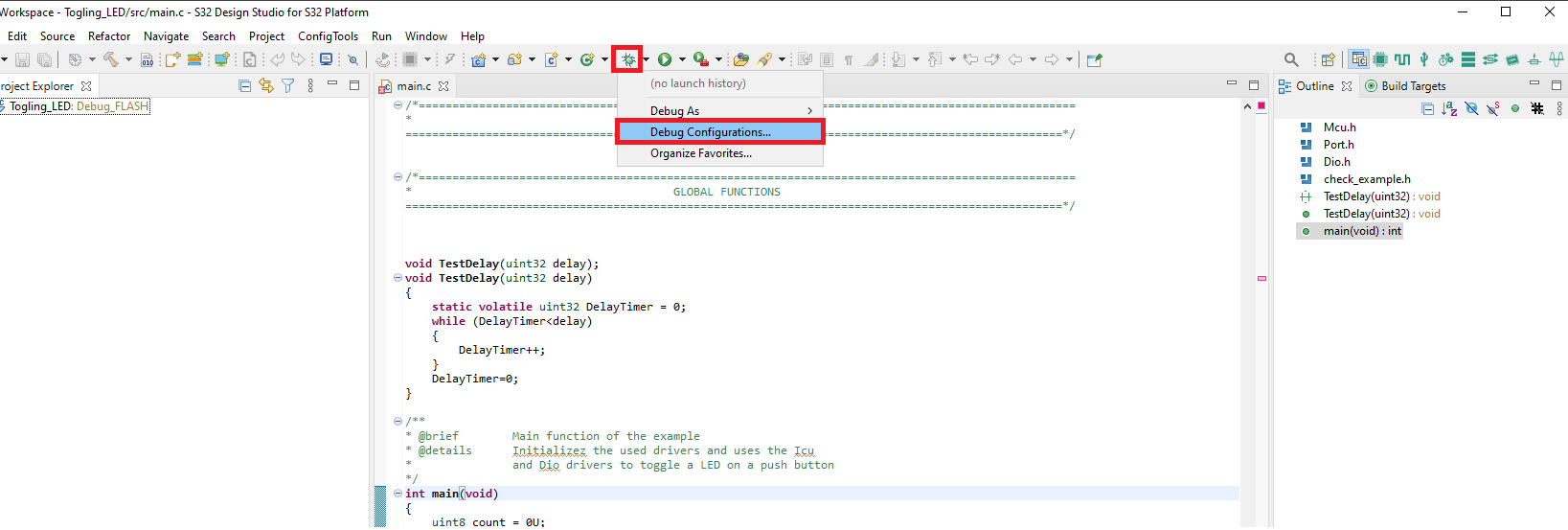

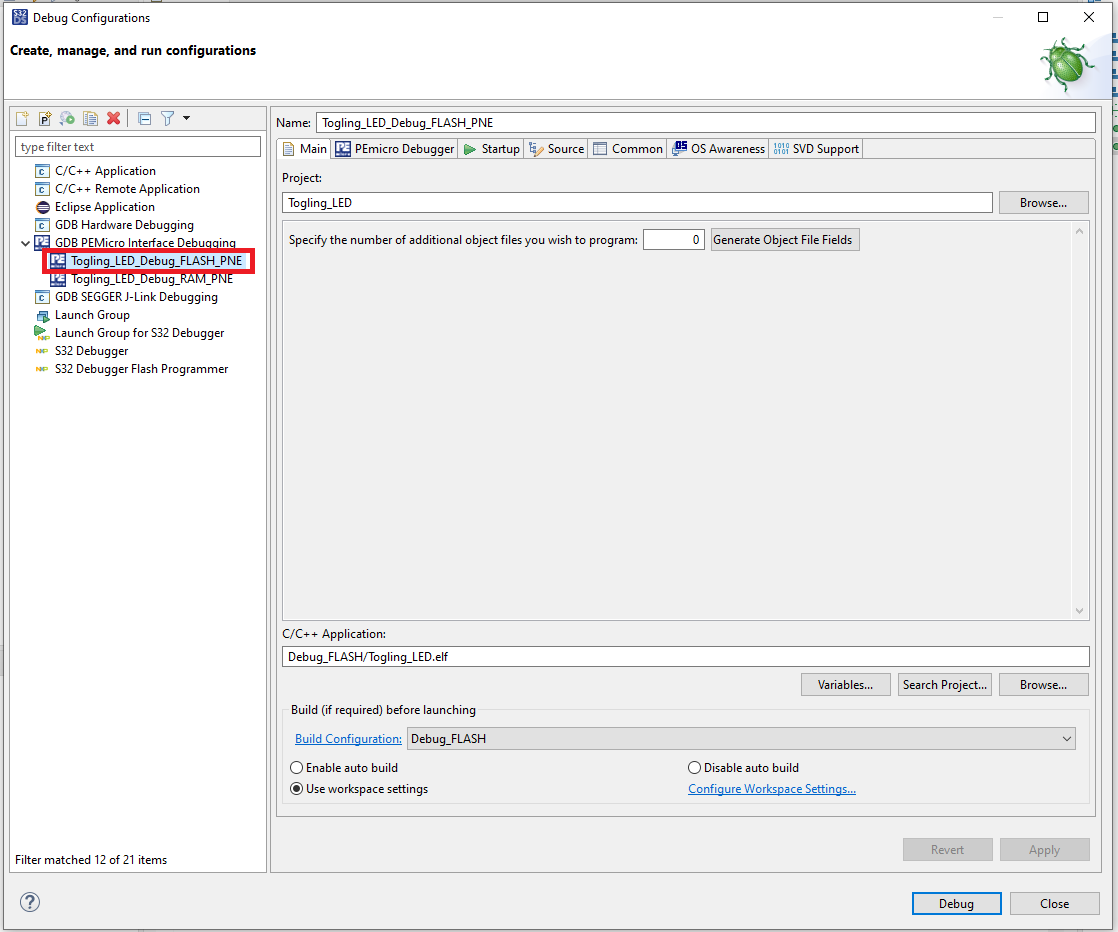

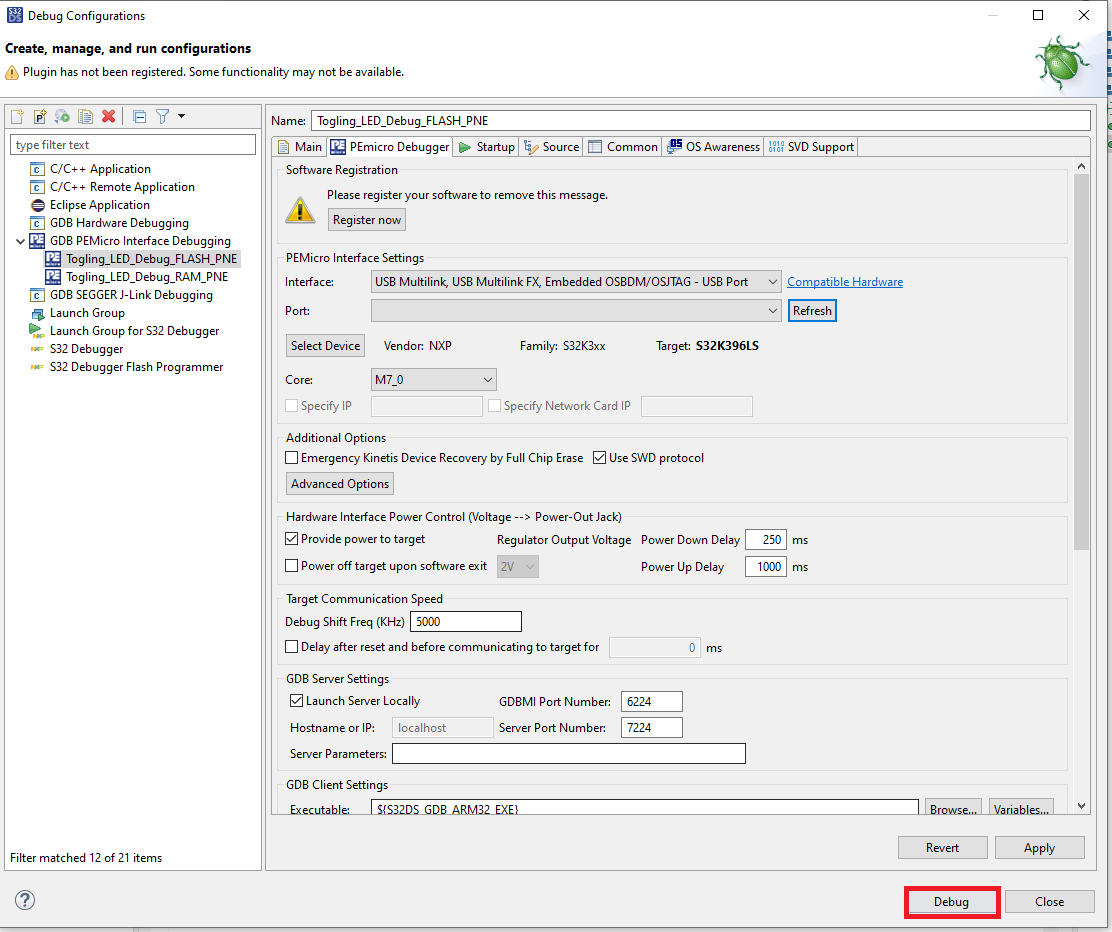

    3. 返回Design Studio，点击调试图标并选择调试配置
    4. 选择GDB PEMicro接口调试/xxxx_Debug_FLASH_PNE，其中xxx代表根据示例创建的项目名称

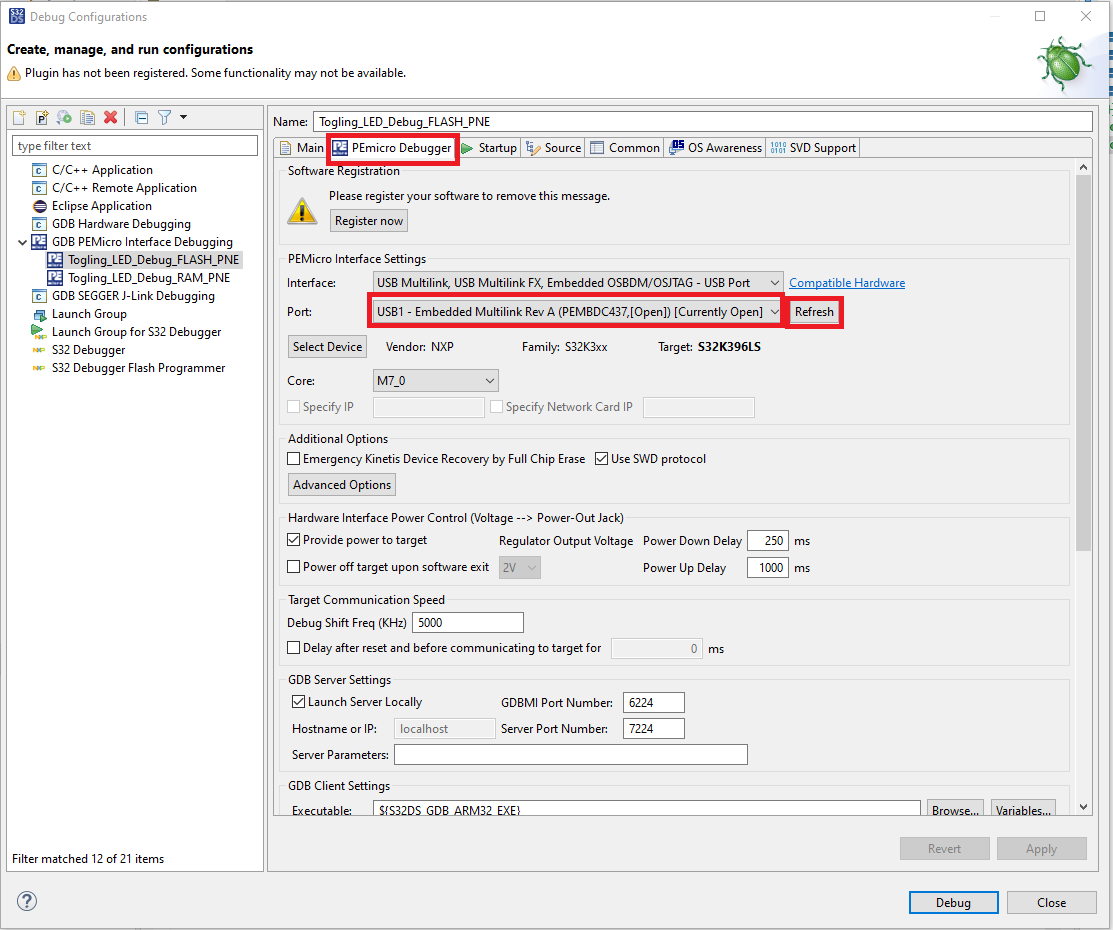

    5. 当“端口”中看不到任何设备时，选择PEmicro调试器，点击刷新按钮
    6. 点击调试按钮

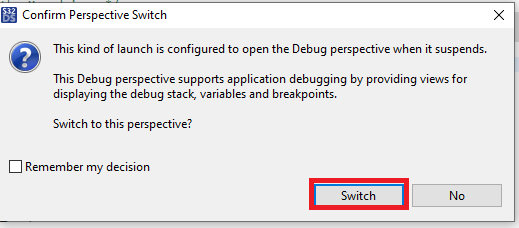

    7. 点击切换按钮转到调试器视图

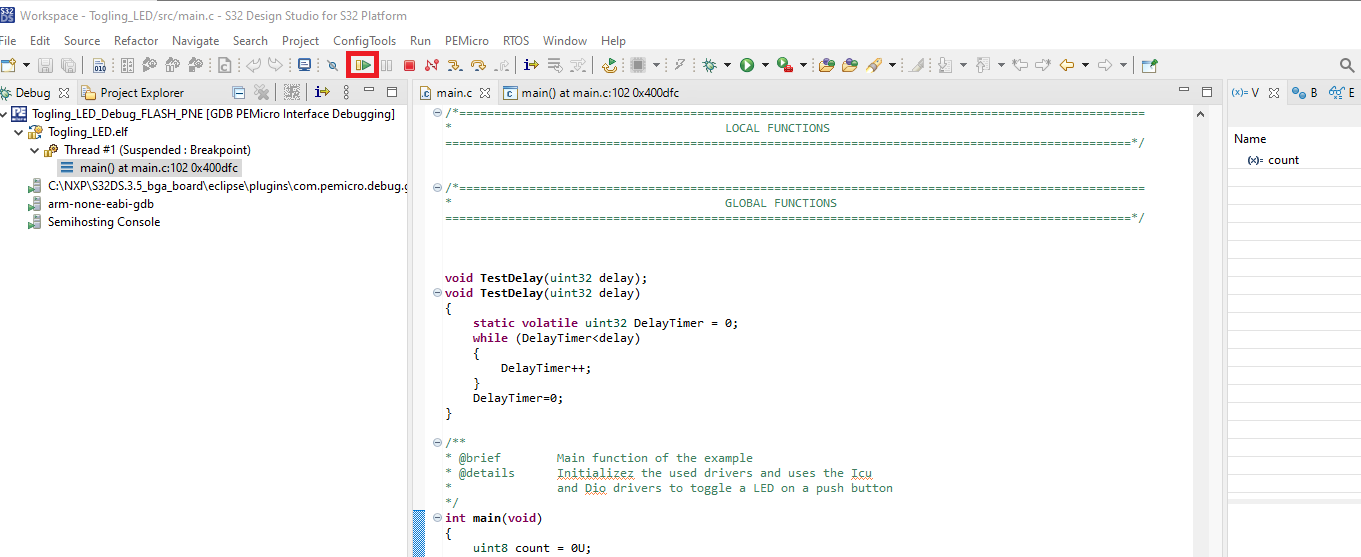

    8. 在调试器窗口中点击运行按钮

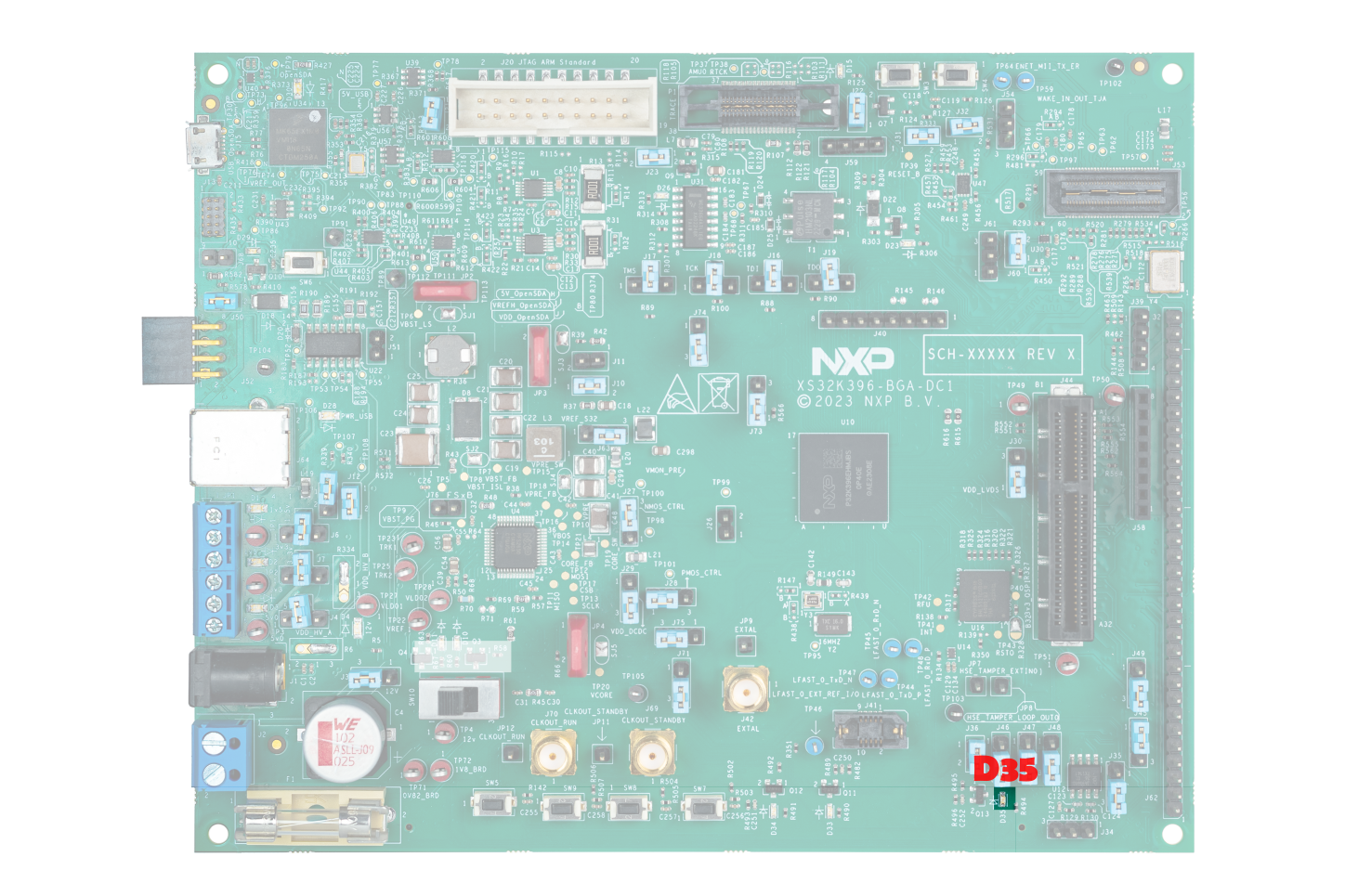

    9. 您将看到D35闪烁10次

前页开箱即用
下一页连接

3. 连接

3.1 在S32K396-BGA-DC1中设置跳线

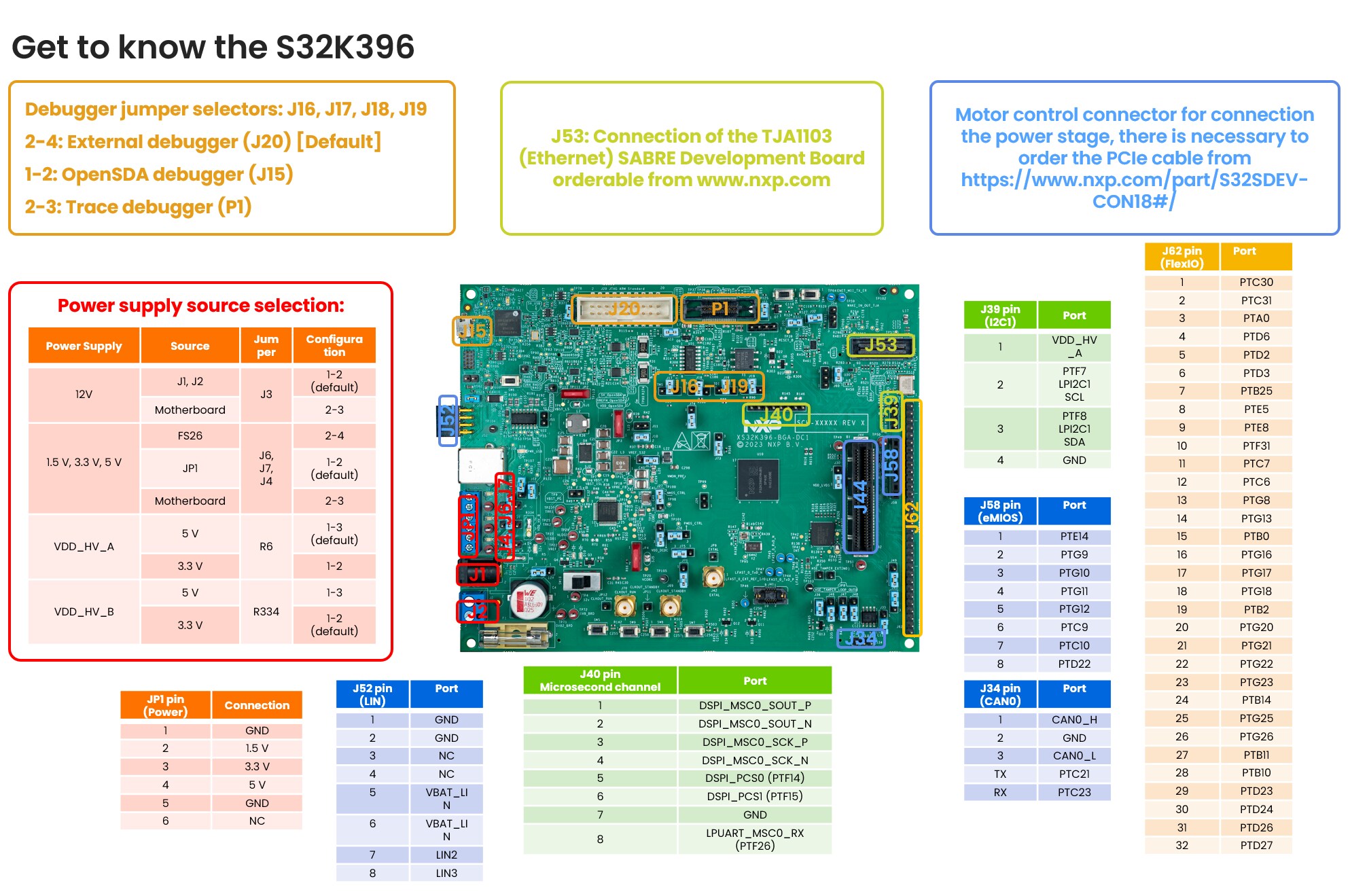

S32K396-BGA-DC1 Connectors and Jumpers Description

S32K396-BGA-DC1 Connectors and Jumpers Description

3.2 插入调试器

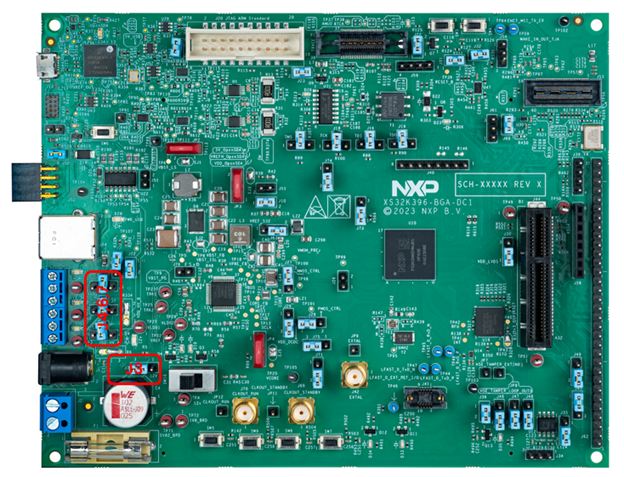

配置跳线J3、J4、J6、J7，以独立使用该板。

跳线 配置 选择
J3 1-2 (默认) 12V电源的来源
J4 2-4 5V电源的来源
J6 2-4 1.5V电源的来源
J7 2-4 3.3V电源的来源

S32K396 BGA DC1支持三种不同的调试器，但通过配置跳线J16、J17、J18和J19，只能同时使用一种调试器。默认情况下，该板配置为使用连接到连接器J20的外部调试器插件。

调试器选择表。

调试器 J16、J17、J18、J19配置
板载（J15） 1-2
外部（J20） 2-4（默认）
外部走线（P1） 2-3

3.3 如何开始

  1. 将J6、J7、J4的位置改为位置2-4（FS26器件产生的MCU电源）
  2. 将外部12V电源连接到连接器插孔J1
  3. 打开电源开关SW10给板上电

3.4 为S32K396-BGA-DC1评估板配置跳线

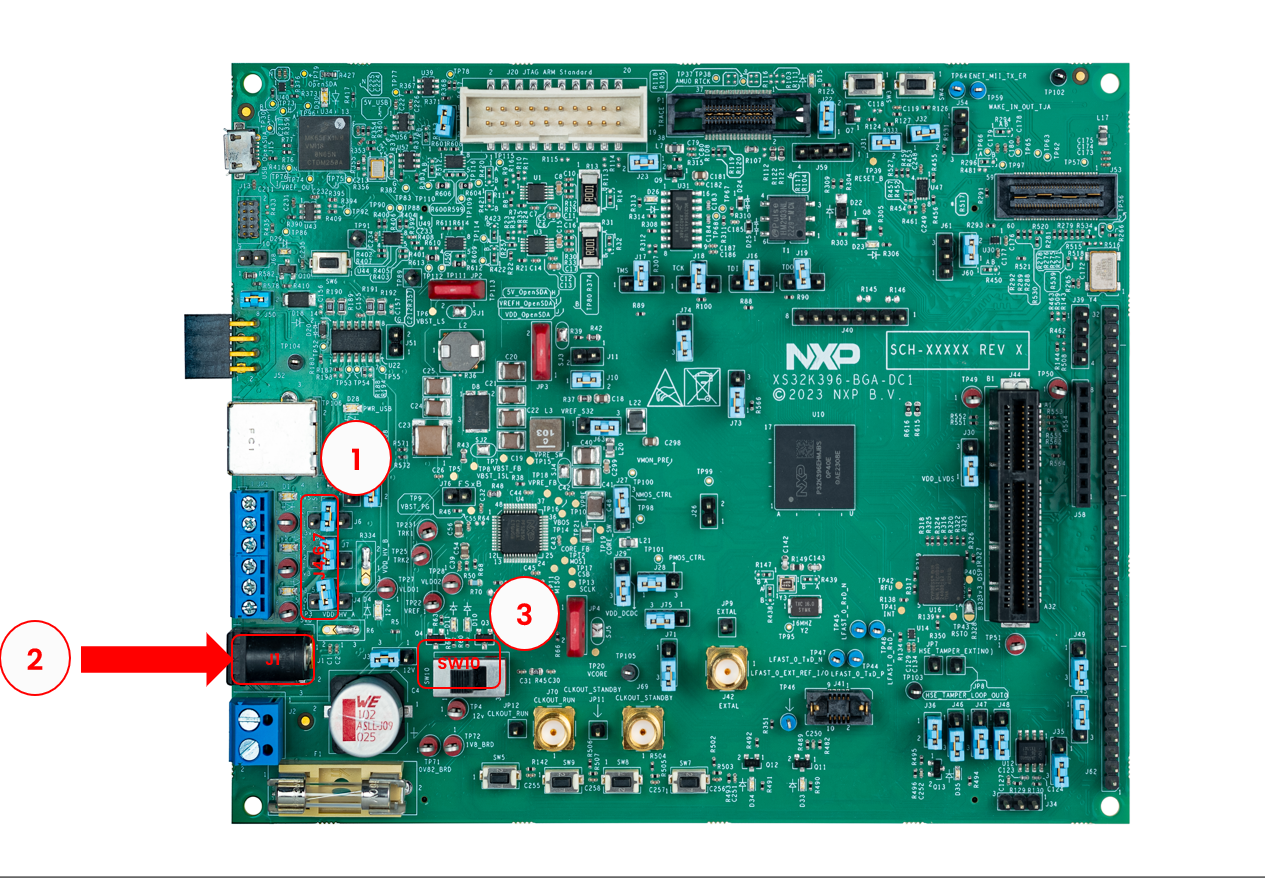

之前，插入SW10的电源开关（位置3）：

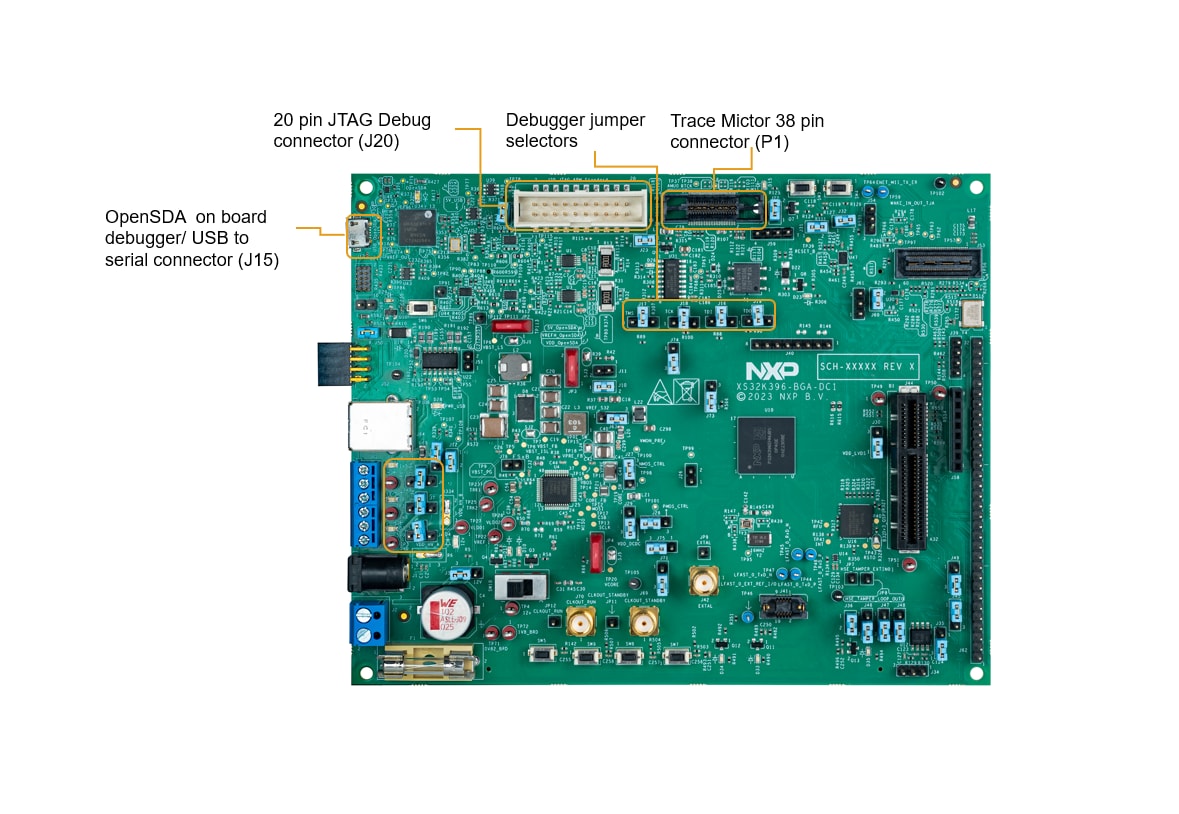

Debugger Connections

Debugger Connections

S32K396 BGA DC1支持三种不同的调试器，但通过配置跳线J16、J17、J18和J19，只能同时使用一种调试器。默认情况下，该板配置为使用连接到连接器J20的外部调试器插件。

调试器选择表。

调试器 J16、J17、J18、J19配置
板载(J15) 1-2
外部（J20） 2-4（默认）
外部走线（P1） 2-3

为了供电，将使用附带的电源适配器（12V输出），并插入J1.

之前，插入SW10的电源开关（位置3）：

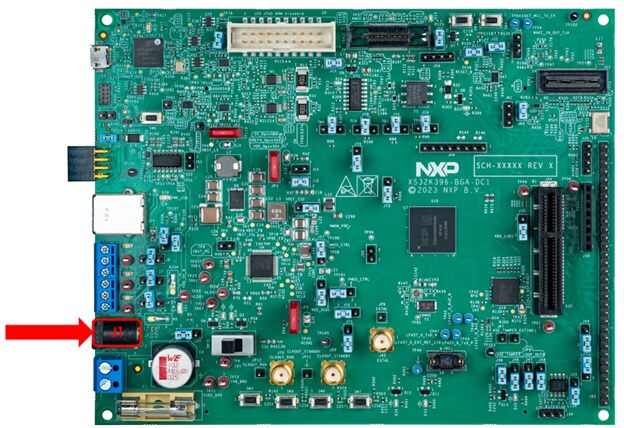

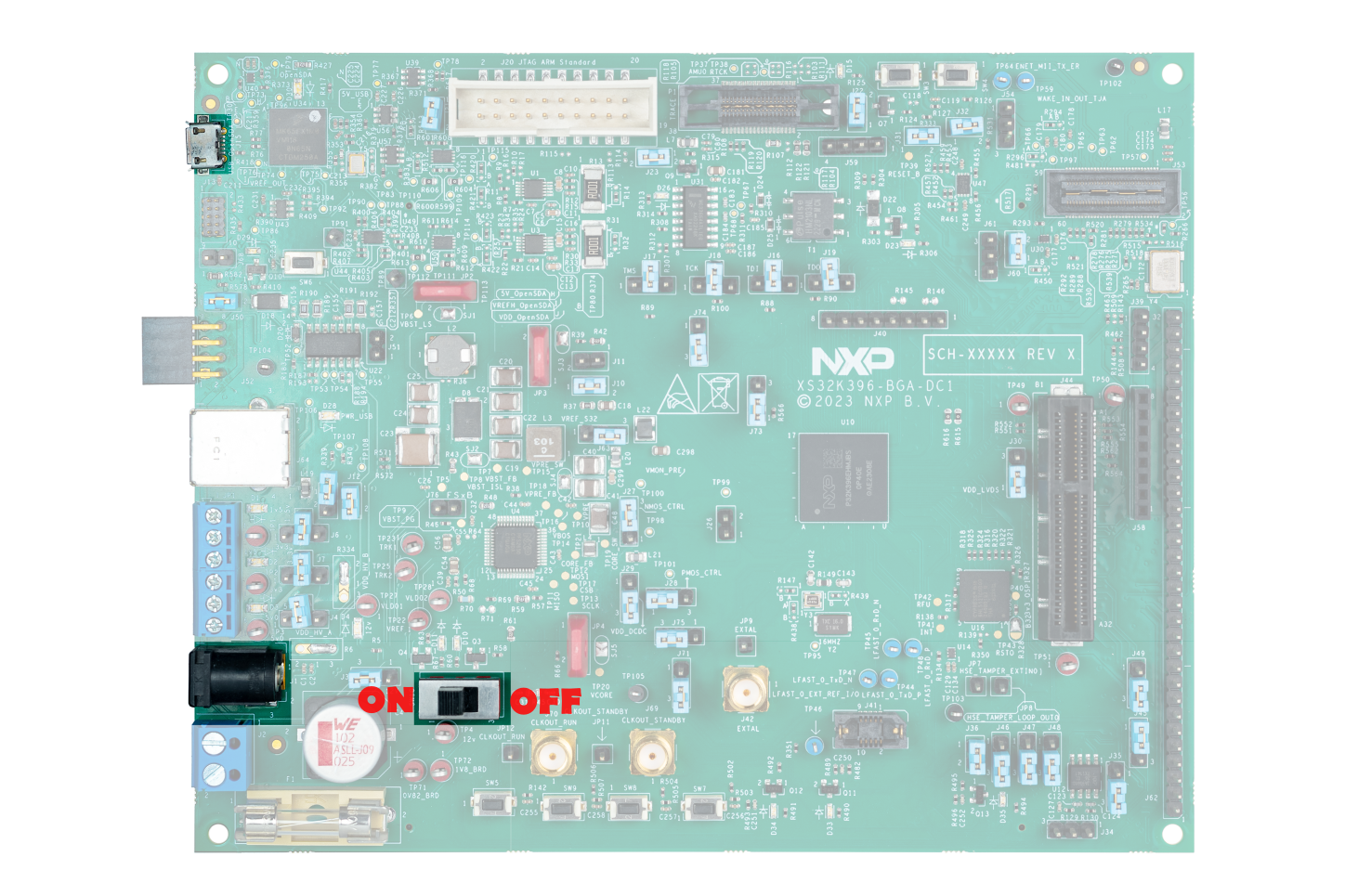

将12V电源连接到J1：

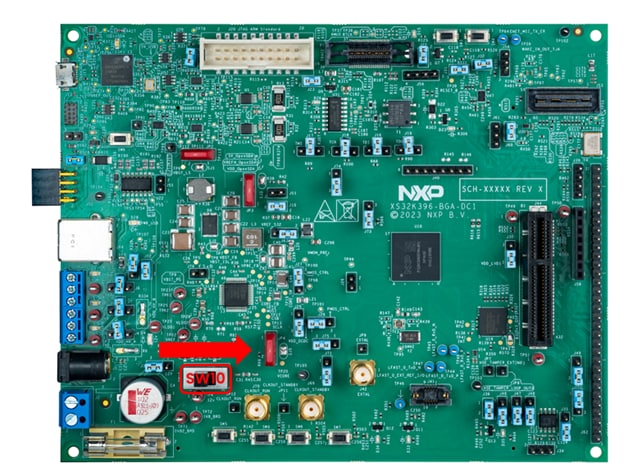

打开SW10 （位置1）：
