S32K344-WB：汽车通用评估板

S32K344-WB 正常供应

滚动图片以放大

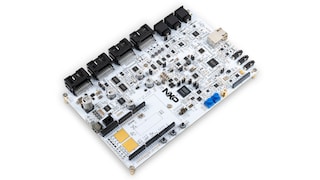

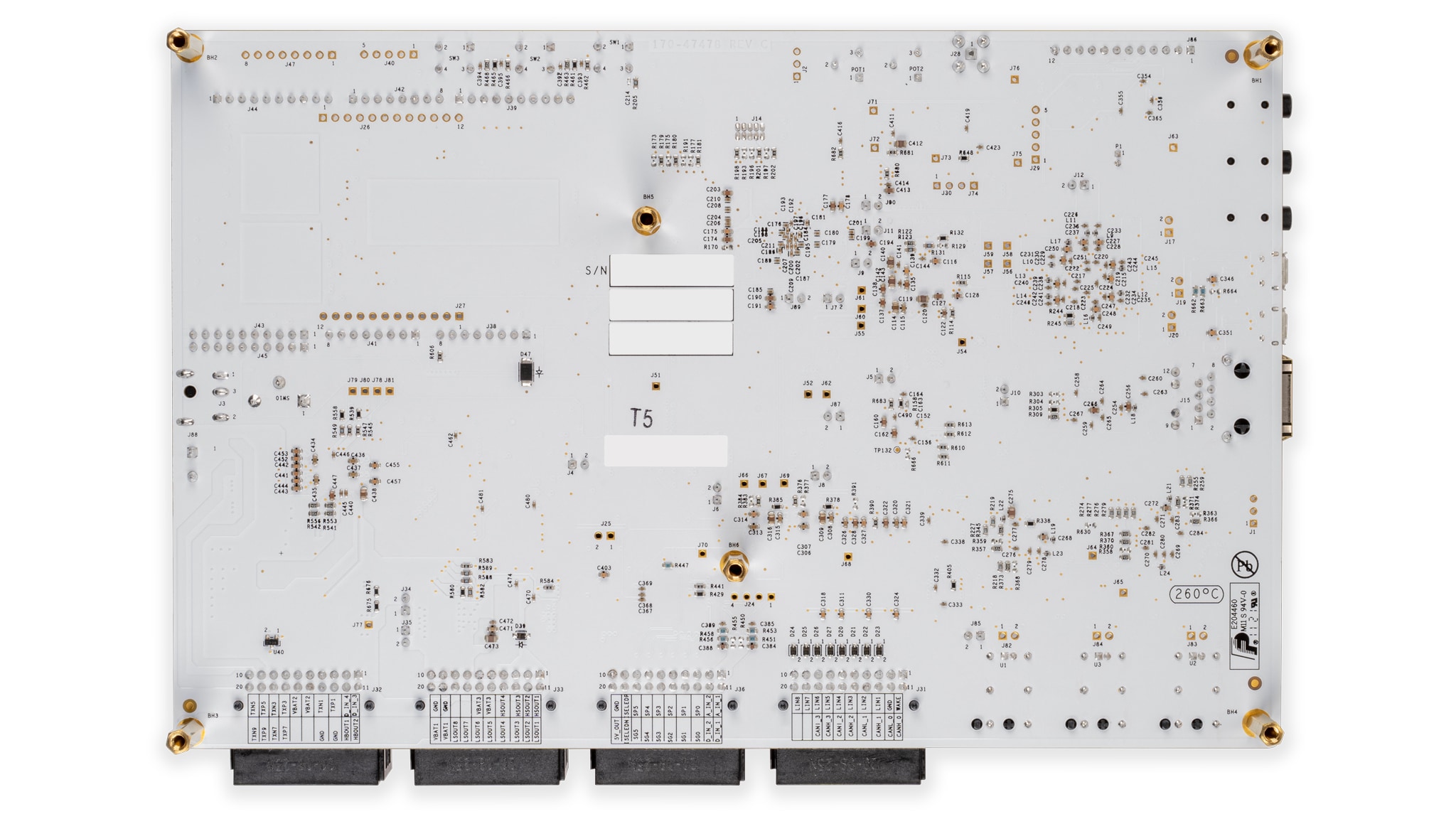

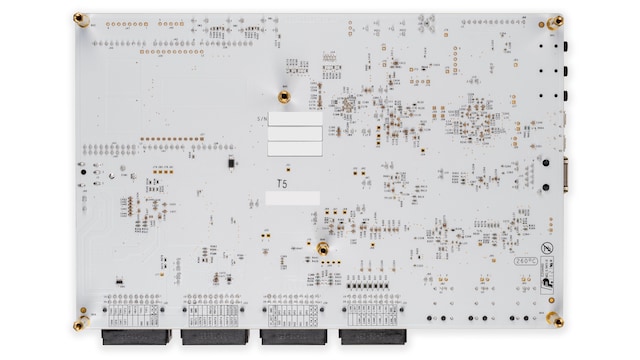

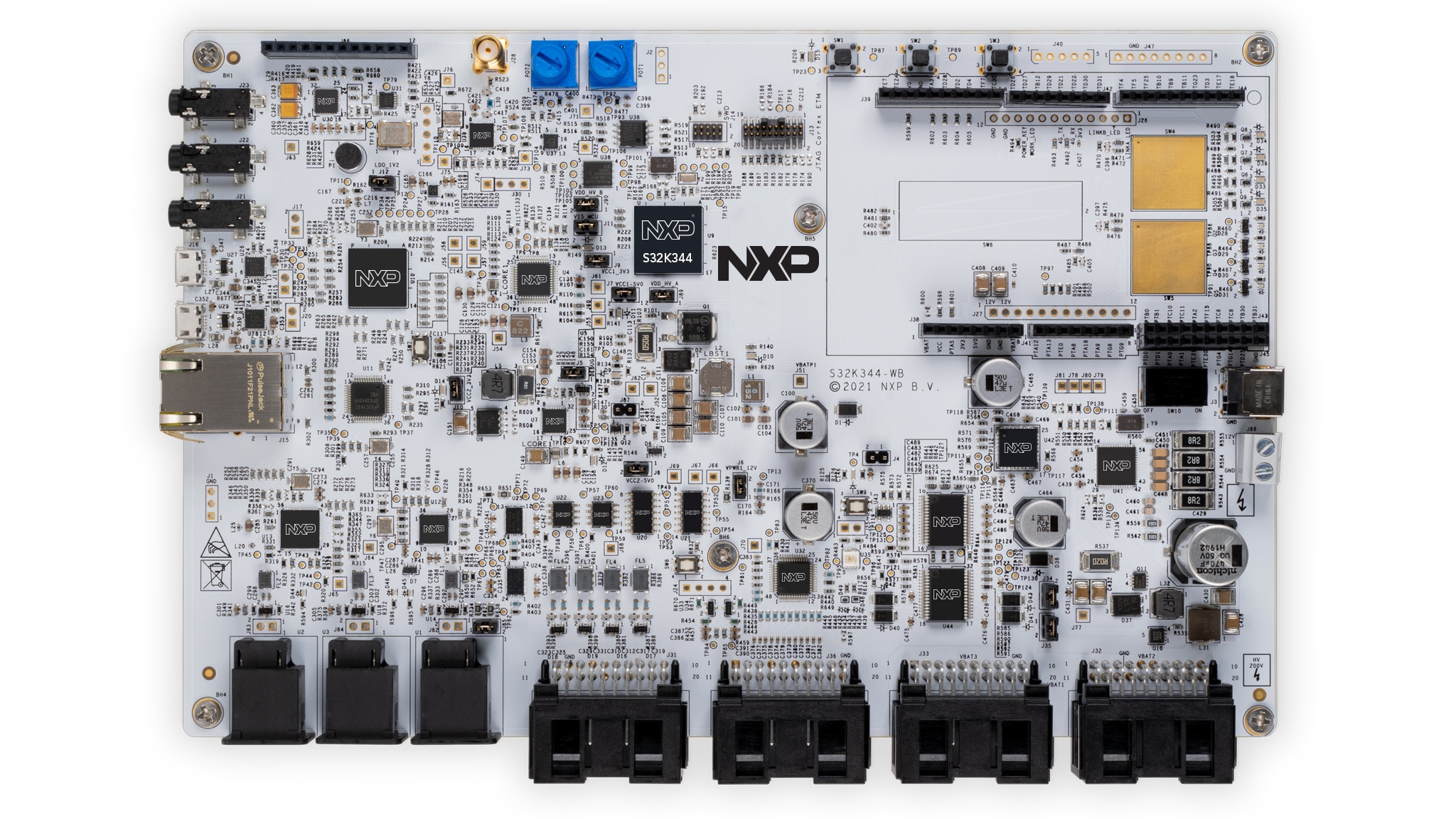

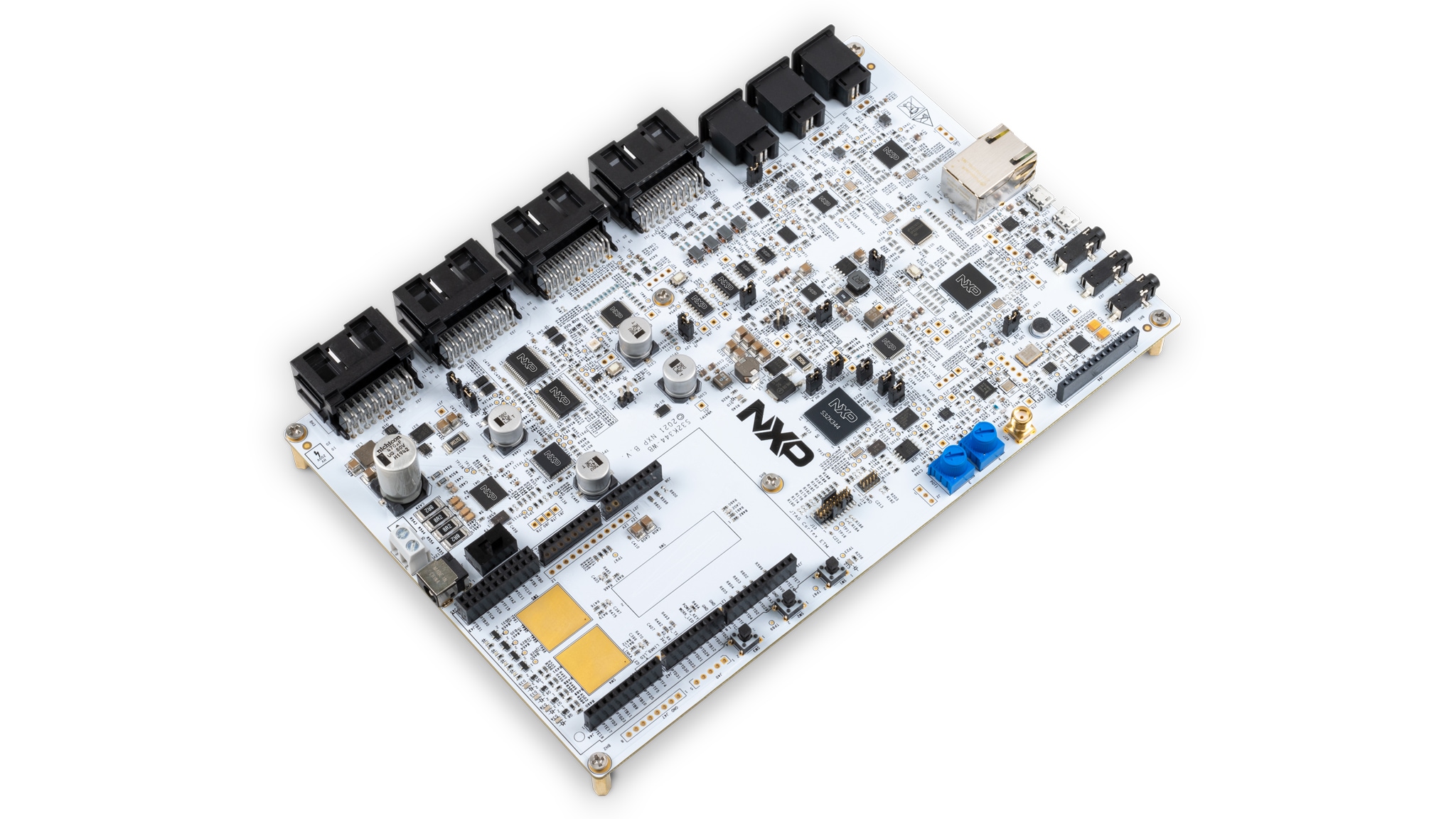

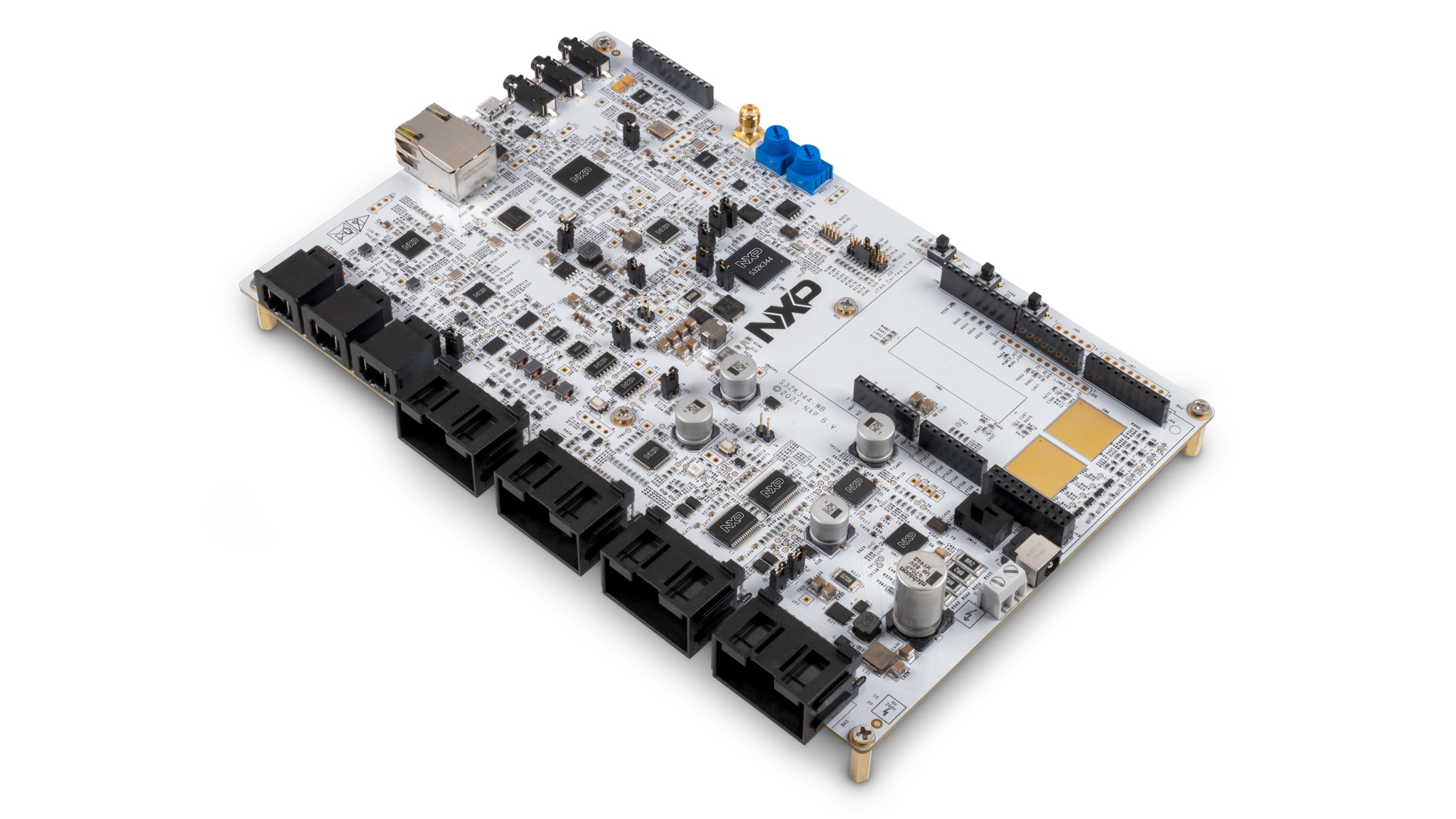

S32K344-WB是一款适用于通用工业和汽车应用的评估和开发板。

S32K344基于32位Arm® Cortex®-M7内核，采用BGA 257封装提供锁步模式配置的双核。S32K344-WB支持广泛的ASIL D安全硬件和外设，包括FS26安全系统基础芯片、SJA1105以太网交换机和用于AVB演示和消息路由的100BASE-T1。NCK2910射频接收器和NJJ29C2低频驱动器专为开发无钥匙进入启动(PEPS)应用而设计。

S32K344-WB具有高度集成的组件、多个CAN和LIN接口、电源开关和音频接口，非常适合开发区域聚合器和域控制器等应用。

框图

S32K344-WB评估板

S32K344-WB Evaluation Board
获取框图PDF

支持的器件

电源管理

BLDC，H桥，步进电机

  • HB2001: SPI可编程的10 A H桥有刷直流电机驱动器

高边开关

  • MC12XS6: 外部汽车照明多通道eXtreme开关

可配置开关

  • MC33879: 可配置的8路串联开关

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统
  • FS5600: 汽车双降压稳压器和控制器，带有电压监测器和看门狗定时器

接口

汽车LIN解决方案

  • TJA1124: 面向车载子网的4通道LIN主收发器
  • SJA1124: 带LIN主控制器的4通道LIN主收发器

汽车以太网交换机

  • SJA1105PQRS: SJA1105PEL/QEL/REL/SEL系列以太网交换机

汽车以太网PHY

  • TJA1101: TJA1101B，符合IEEE 100BASE-T1的汽车以太网PHY收发器
  • TJA1102A: TJA1102A/TJA1102AS：双端口/单端口汽车以太网100BASE-T1 PHY收发器

信号调适器

  • CD1030: 支持可编程电流的33通道多开关检测接口

3.3V/5V IO CAN收发器

  • TJA1145: 局部联网的高速CAN收发器

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

媒体和音频

音频转换器

  • SGTL5000: 超低功耗音频编解码器

传感器

运动传感器

  • MMA8452Q: ±2g/±4g/±8g，低重力加速度，12位数字加速度传感器

安全和身份验证

汽车安全门禁

  • NJJ29C0BHN: 面向无源无钥匙开关应用的低频驱动程序和接收器IC

特性

硬件特性

  • 电源开关
  • 两个用户按钮
  • 两个ADC旋转电位计
  • 两个触摸板电极 + 一个滑块
  • 用于S32K3调试接口的10引脚和20引脚JTAG连接器

软件特性

兼容性

  • 兼容Arduino UNO引脚输出，支持“Shield”扩展

接口

  • 4个CAN接口
  • 8个LIN接口
  • 单个10/100BASE-TX PHY收发器，带RJ45接口
  • 3个100BaseT1汽车以太网PHY
  • 12个开关检测接口
  • 4个高边驱动器
  • 8个低边驱动器
  • 2个H桥驱动器
  • 2个微型USB UART端口
  • 3个音频插孔

购买选项

S32K344-WB-Image

点击展开

  • S32K344-WB
    正常供应

  • S32K344-WB Evaluation Board for Automotive General Purpose.

  • 套件包含

    • S32K344-WB评估板
    • 2根ECU电缆
    • MicroUSB线缆
  • CNY 5,020.57
  • 数量为 1
    • 供货情况: 现货
    • 库存: 6
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
