双LIN 2.2/SAE J2602收发器
TJA1022是一款双通道LIN收发器，在本地互联网络(LIN)网络中提供LIN主/从协议控制器和物理总线之间的接口。主要用在使用波特率高达20 kBd的车内子网络，符合LIN 2.0、LIN 2.1、LIN 2.2和SAE J2602。TJA1022的引脚兼容TJA1020、TJA1021和TJA1027。TJA1022和TJA1027还软件兼容。

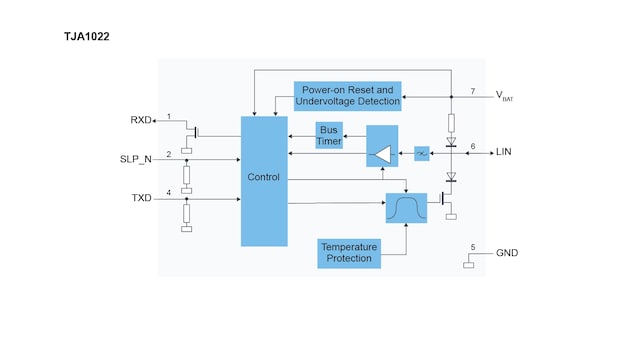

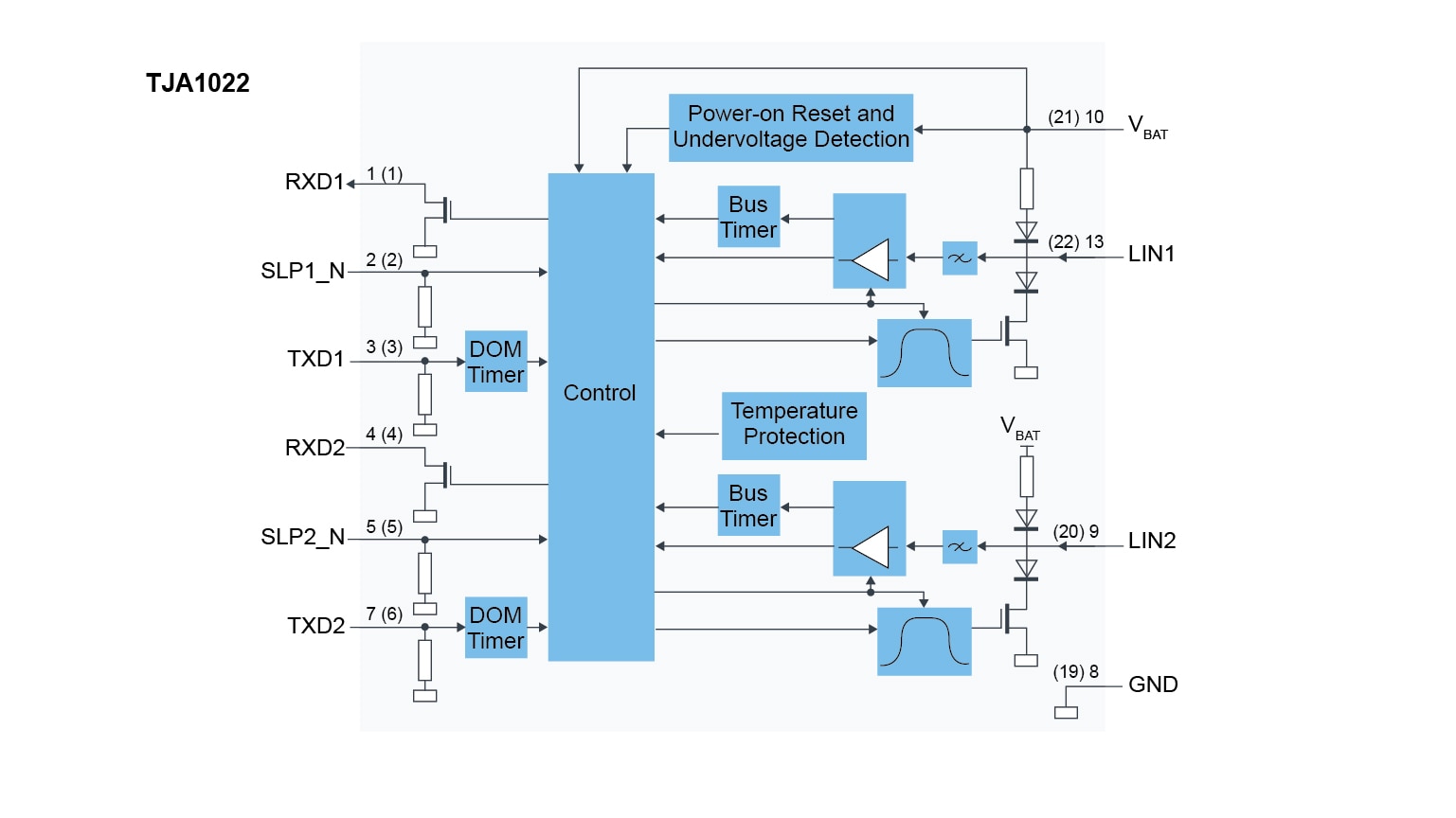

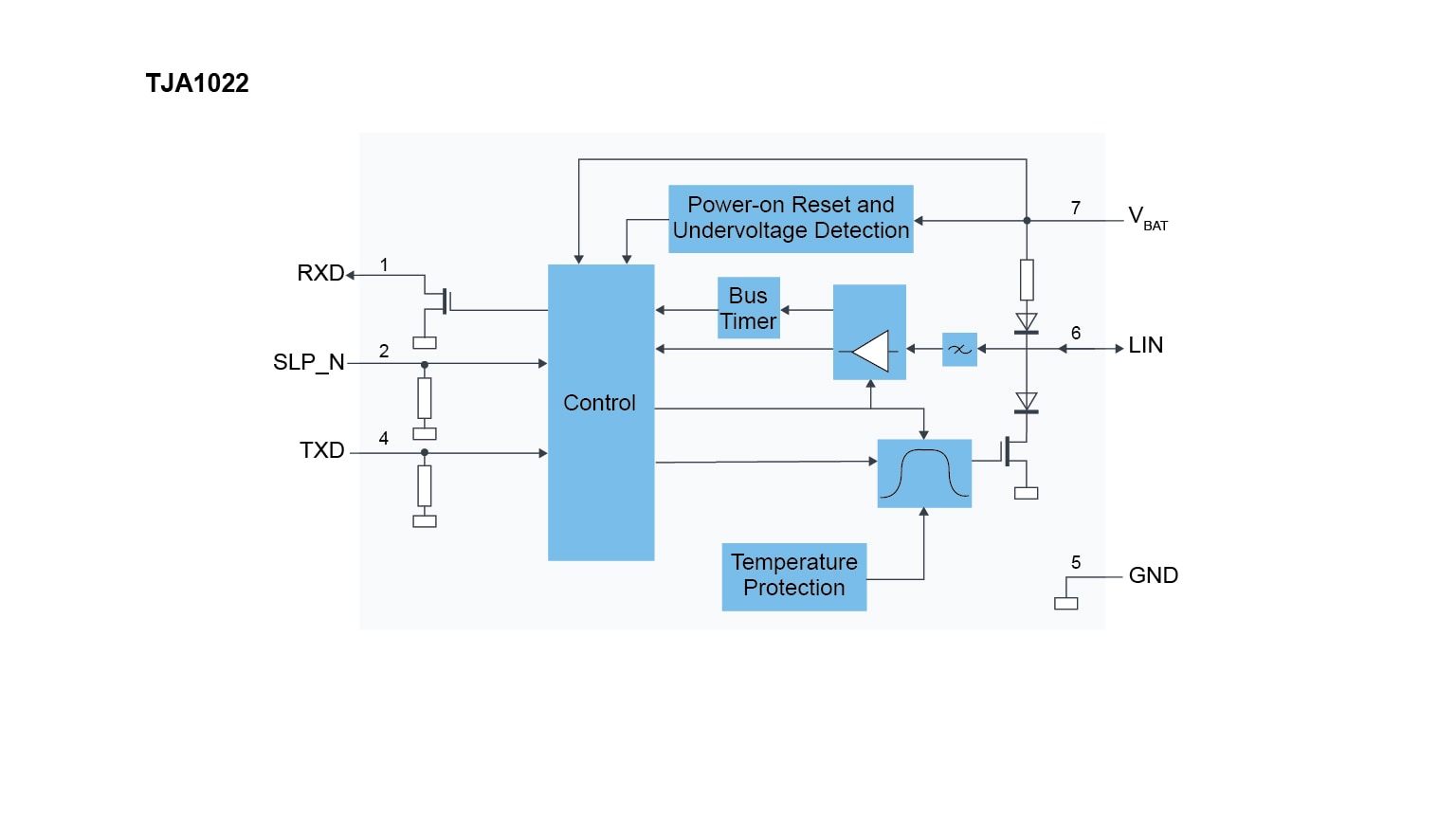

通过TJA1022将协议控制器生成的发送数据流转换成优化的总线信号形状，以使电磁辐射(EME)最小化。LIN总线输出引脚通过内部终端电阻拉高。对于主应用，应在引脚VBAT和每个LIN引脚之间连接一个与二极管串联的外部电阻。接收器会检测LIN总线输入引脚上的接收数据流并通过引脚RXD1和RXD2将其传送至微控制器。
两个收发器均处于睡眠模式时的功耗非常低。但是，仍可通过引脚LIN1/LIN2和SLP1_N/SLP2_N唤醒TJA1022。
产品详情
特征
一般
- 单个封装中有两个LIN收发器
- 兼容LIN 2.0、LIN 2.1、LIN 2.2和SAE J2602
- 波特率高达20 kBd
- 电磁辐射(EME)极低
- 带有远程LIN唤醒功能的睡眠模式的电流消耗极低
- 输入电平兼容3.3 V和5 V器件
- 适用于LIN从应用的集成终端电阻
- 未通电状态下被动操作
- 启动脉冲期间可工作：5 V以上时全面工作
- 欠压检测
- K线兼容
- 提供SO14和HVSON14封装
- 无铅HVSON14封装(3.0 mm x 4.5 mm)，符合改进型自动光学检测(AOI)能力要求
- 深绿色产品（无卤素且满足有害物质限制(RoHS)要求）
- 引脚兼容TJA1020、TJA1021和TJA1027
- 软件兼容TJA1027
保护
- 电磁抗扰性(EMI)极高
- 极高的ESD健壮性：引脚LIN1、LIN2和VBAT符合IEC 61000-4-2的±8 kV
- 在汽车环境中，对总线端子和电池引脚提供抗瞬态保护(ISO 7637)
- 总线端子对电池和接地具有短路保护
- 热保护
- 切换至正常模式时的初始TXD显性检查
- TXD显性超时功能
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-
-
评估板和开发板S32K3X4EVB-T172汽车通用评估板
-

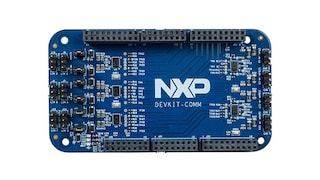

评估板和开发板CAN/LIN通信扩展板
-
