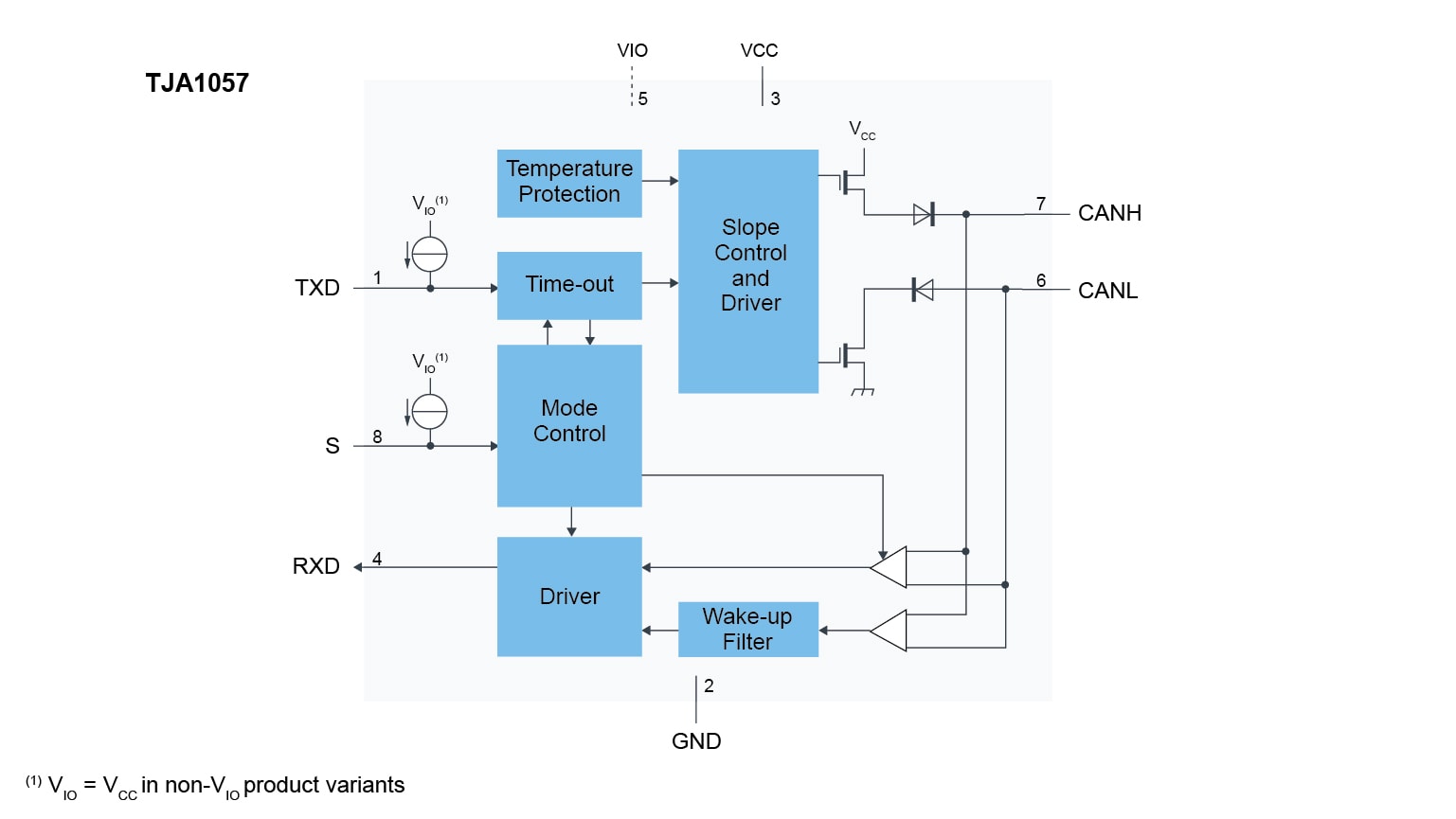

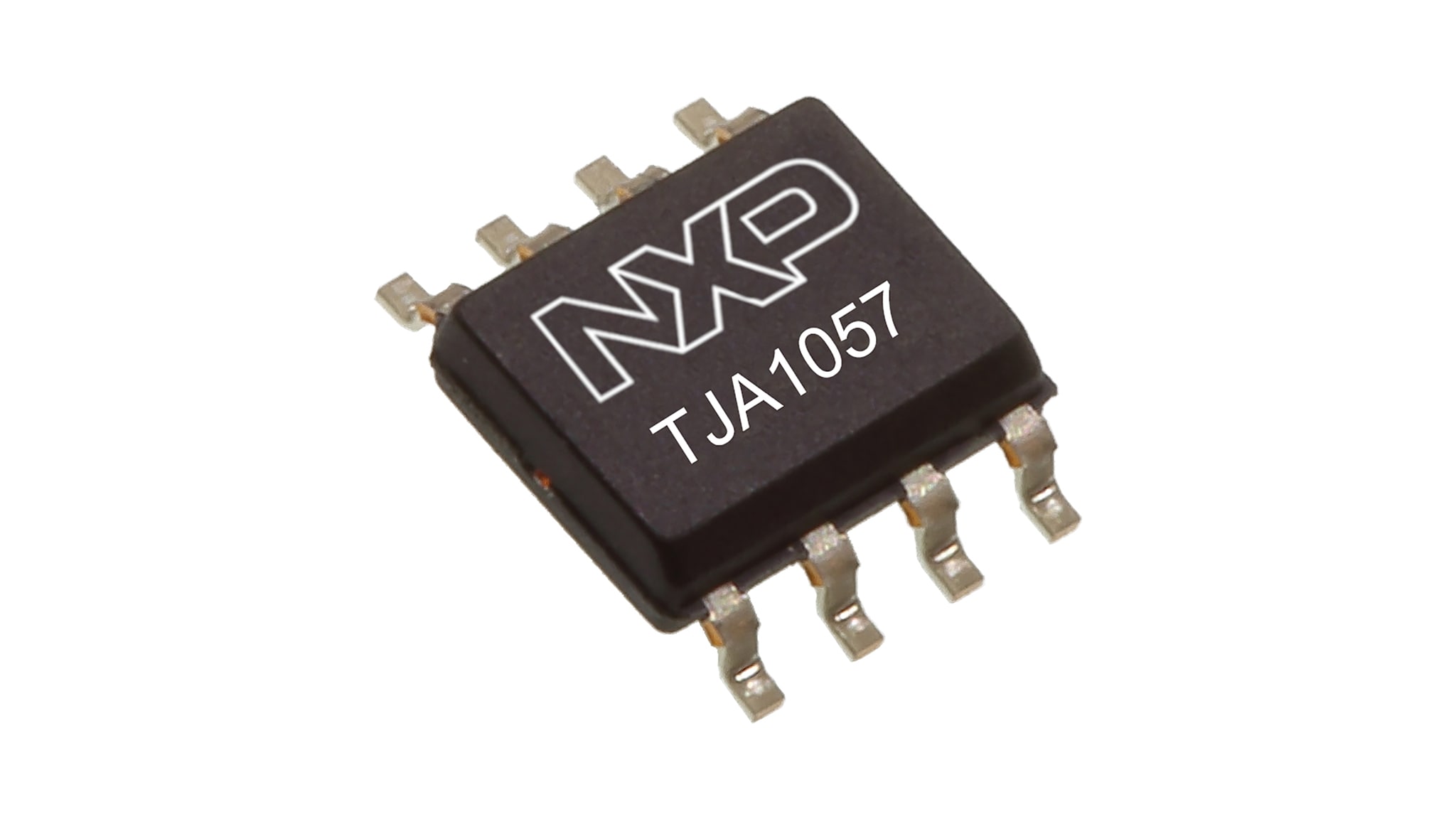

High-Speed CAN Transceiver - Mantis Family
TJA1057是Mantis系列高速CAN收发器中的一员。它可在控制器局域网（CAN）协议控制器和物理双线式CAN总线之间提供接口。该收发器专用于汽车业的高速CAN应用，可以为（微控制器中的）CAN协议控制器提供发送和接收差分信号的功能。
TJA1057推出的功能集经过了优化，可用于12V汽车应用，相比恩智浦第一代和第二代CAN收发器（如TJA1050）有显著改进，而且电磁兼容（EMC）性能较好。
断开电源时，TJA1057还可以展现CAN总线理想的无源性能。
产品详情
特性
一般特性
- 完全符合ISO11898-2:2016、SAEJ2284-1至SAEJ2284-5和SAEJ1939-14标准
- 经过优化可用于12V汽车系统
- 具备低电磁辐射（EME）和高电磁兼容（EMI）的能力，满足IEC62228-3和SAEJ2962-2等拟定的EMC标准。
- 获得AEC-Q100认证
- 深绿色产品（无卤素且符合有害物质限制（RoHS）规范）
- TJA1057B和TJA1057C型号的传播延迟更短，支持更大的网络拓扑结构。
- 有VIO引脚的型号能够直接连接3.3V到5V的微控制器。只要微控制器I/O容限电压为5V，无VIO引脚的型号就可以与3.3V和5V供电的微控制器连接。
可预测故障停车操作
- 在各种电源条件下，功能操作均可预测
- 收发器会在断电（零负载）时脱离总线
- 以发送数据（TXD）为主的超时功能
- TXD和S输入引脚的内部偏置
保护
- 总线引脚具有较高的ESD处理能力（8kV IEC和HBM）
- 在汽车应用环境下总线引脚具有瞬态保护功能
- 引脚VCC和VIO提供欠压检测
- 过热保护
TJA1057GT(/3)/TJA1057GTK(/3)
- 时序保证数据速率高达5Mbit/s
- 提升了TXD至RXD传播延迟，时间为210ns
产品长期供货计划
- 这些产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。 TJA1057B和TJA1057C包含在15年产品长期供货计划中
Product Programs
相关产品
High-Speed CAN Transceiver with Standby Mode - Mantis Family
购买/参数
4 结果
包含 3 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | Recommended Orderable Part Number | MCU I/O Interface (V) | VIO Option Available | Low Power Modes | 传输速率（最大）（Kbps） | 封装类型 | CAN Channels | 产品类别 | 输入电压[最小到最大]（V） | 传输速率（最小）（Kbps） | Voltage on bus pins [Min-Max] (V) | VESD IEC on bus pins (+/- kV) | VESD HBM on bus pins (+/- kV) | Junction Temperature (Max) (℃) | 保护 | Wake-Up Pin | Min High Input Levels (V) [Vio] | GPIO | Supported standards | SPLIT Pin | Thermal Resistance (Spec) (℃/W) | Product Application |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | TJA1057BT/0Z | 3.3, 5.0 | N | Silent mode | 5000.0 | SO8 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 40.0 | -42 to 42 | -8 to 8 | -8 to 8 | 150 | TXD dominant timeout, overtemperature detection, undervoltage detection | N | 2 | 8 | ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 97 | Automotive, Industrial | |||
正常供应 | TJA1057BTK/0J | 3.3, 5.0 | Y | Silent mode | 5000.0 | HVSON8 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 40.0 | -42 to 42 | 0 to 0 | 0 to 0 | 150 | TXD dominant timeout, overtemperature detection, undervoltage detection | N | 2 | 8 | ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 97 | Automotive, Industrial | |||
正常供应 | TJA1057BT/0Z | 3.3, 5.0 | N | Silent mode | 5000.0 | SO8 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 40.0 | -42 to 42 | -8 to 8 | -8 to 8 | 150 | TXD dominant timeout, overtemperature detection, undervoltage detection | N | 2 | 8 | ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 97 | Automotive, Industrial | |||
正常供应 | TJA1057CTK/0J | 5.0 | N | Silent mode | 5000.0 | HVSON8 | 1 | CAN FD / High-Speed CAN | 4.5 to 5.5 | 40.0 | -42 to 42 | 0 to 0 | 0 to 0 | 150 | TXD dominant timeout, overtemperature detection, undervoltage detection | N | 2 | 8 | ISO-11898-2:2016, SAE J2284-1, SAE J2284-2, SAE J2284-3, SAE J2284-4, SAE J2284-5 | N | 97 | Automotive, Industrial |
