GD3100半桥评估套件

FRDMGD31ECNEVM 正常供应

滚动图片以放大

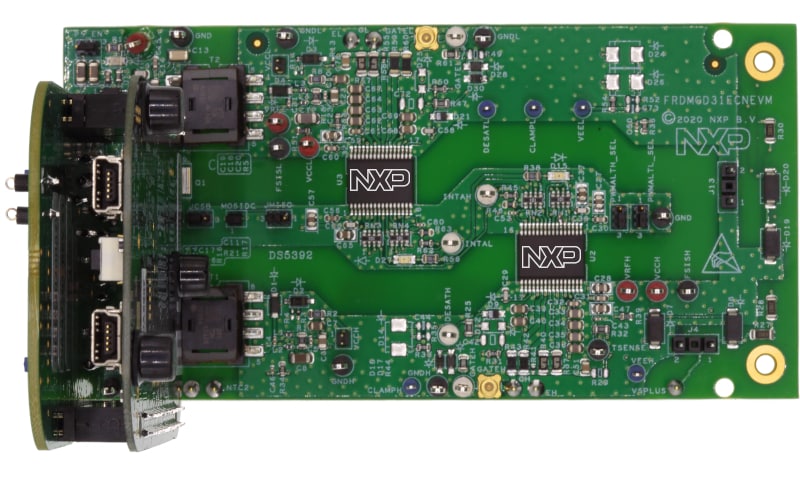

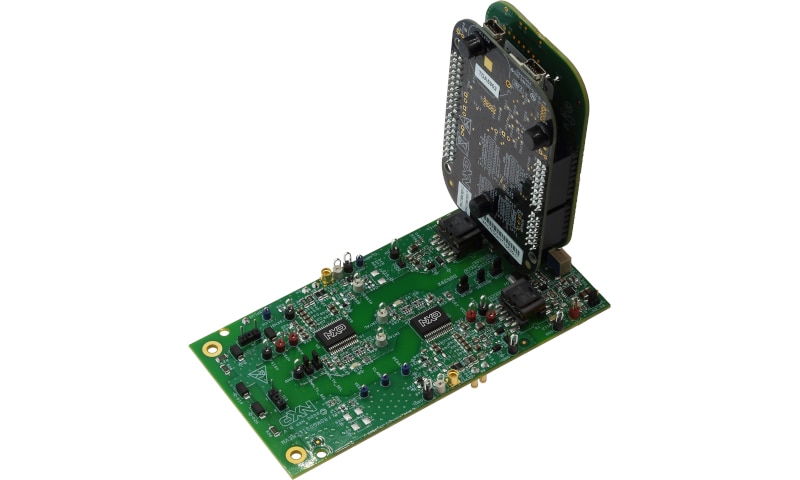

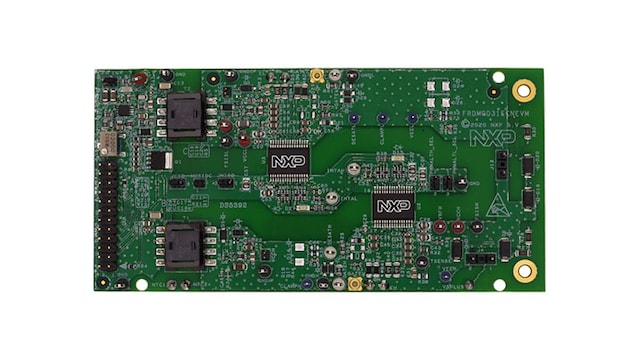

FRDMGD31ECNEVM是一款半桥评估套件，安装了两个MC33GD3100单通道IGBT栅极驱动设备。该套件包含Freedom KL25Z微控制器硬件，用于连接安装有SPIGen软件的PC，可采用菊花链或独立配置的方式与MC33GD3100栅极驱动器上的SPI寄存器进行通信。

GD3100转换板用于将MCU和MC33GD3100栅极驱动器之间的3.3 V信号转换为5.0 V信号。评估套件可以连接到Ecno Dual IGBT或SiC MOSFET模块，以进行半桥评估和应用开发。

产品详情

支持的器件

电源管理

动力和发动机控制

  • GD3100: 面向IGBT和SiC MOSFET的高级高压隔离栅极驱动器

特征

基本信息

  • 与Encon Dual IGBT或SiC MOSFET模块兼容
  • SPIGen图形用户接口可与该套件配套使用
  • 菊花链SPI接口可配置
  • 可轻松配置跳线选项
  • 可使用SPIGEN GUI配置SPI寄存器选项
  • 双脉冲和短路评估

购买选项

FRDMGD31ECNEVM-Image

点击展开

  • FRDMGD31ECNEVM

  • GD3100 Half-Bridge Evaluation Kit.

  • 该半桥评估套件具有面向IGBT/SiC MOSFET的GD3100栅极驱动设备

    • 组装和测试好的评估板，放在防静电袋中
    • 连接到FRDM-KL25Z的3.3 V转5.0 V转换板
    • 线缆，USB A型公头/迷你B型公头，3FT
    • 快速入门指南
  • CNY 1,840.52
  • 数量为 1
    • 供货情况: 现货
    • 库存: 10
    • 配送: 正常情况下 1-2个工作日内发货
